Shimano Nexus SG-3R45 Betriebsanleitung Seite 23

MONTAGE
Montage der Nabe mit Schaleinheit

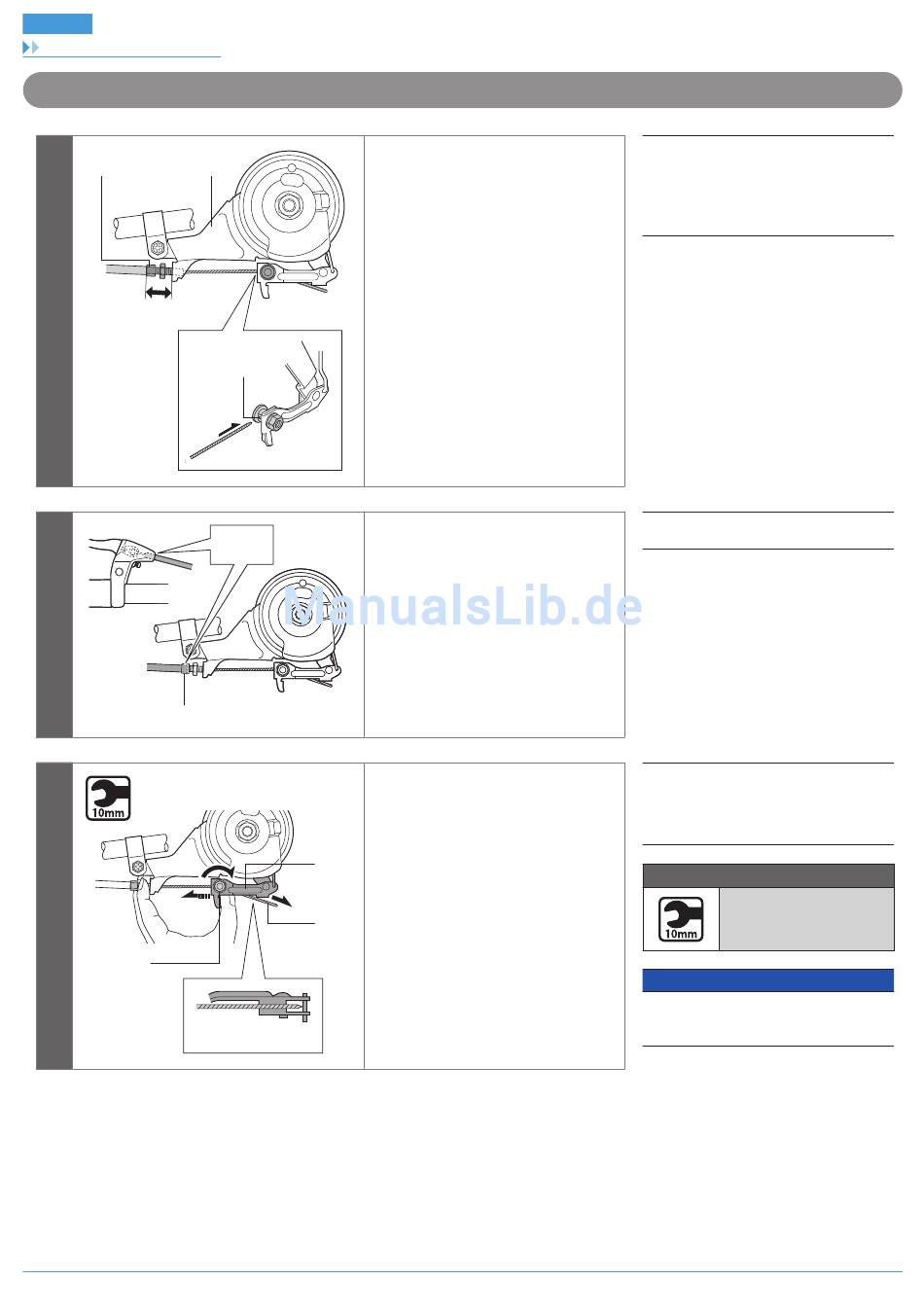

Montage des Bremszugs
(A) (B)
1
(z)
2
(A)
3
(B)
Platzieren Sie die Zugeinstellschraube (A)
so, dass sie sich 15 bis 17 mm vom Ende
des Bremsarms (B) befindet, und führen
Sie den Innenzug durch die
Zugeinstellschraube am Bremsarm und
dann durch die Bohrung in der
Innenzug-Befestigungsschraube (C).
(z)
(C)
Vergewissern Sie sich, dass beide Enden
(z)
der Außenhülle fest in die
Zugeinstellschrauben (A) von Bremshebel
und Bremsarm eingesetzt wurden.
(z)
Ziehen Sie Link (A) zurück bis zum
Anschlag. Ziehen Sie dann am Innenzug
(C), um ihn möglichst straff zu spannen,
und ziehen Sie dabei die Innenzug-
Befestigungsschraube (B) an.
(A)
(C)
(z)
Sollte 15 bis 17 mm betragen
Beide Enden der Außenhülle sind
fest eingesetzt.
23
(A)
Zugeinstellschraube
(B)
Bremsarm
(C)
Bohrung in der Innenzug-
Befestigungsschraube
(A)
Zugeinstellschraube
(A)
Link
(B)
Innenzug-Befestigungsmutter
(C)
Innenzug
Anzugsdrehmoment
6 - 8 Nm
HINWEIS
Verlegen Sie den Innenzug unterhalb des
(z)
Links wie in Abbildung gezeigt.
