EINSTELLUNG
Für Schalteinheiten
„ Für Schalteinheiten
1
(y)
(z)
(z)
2

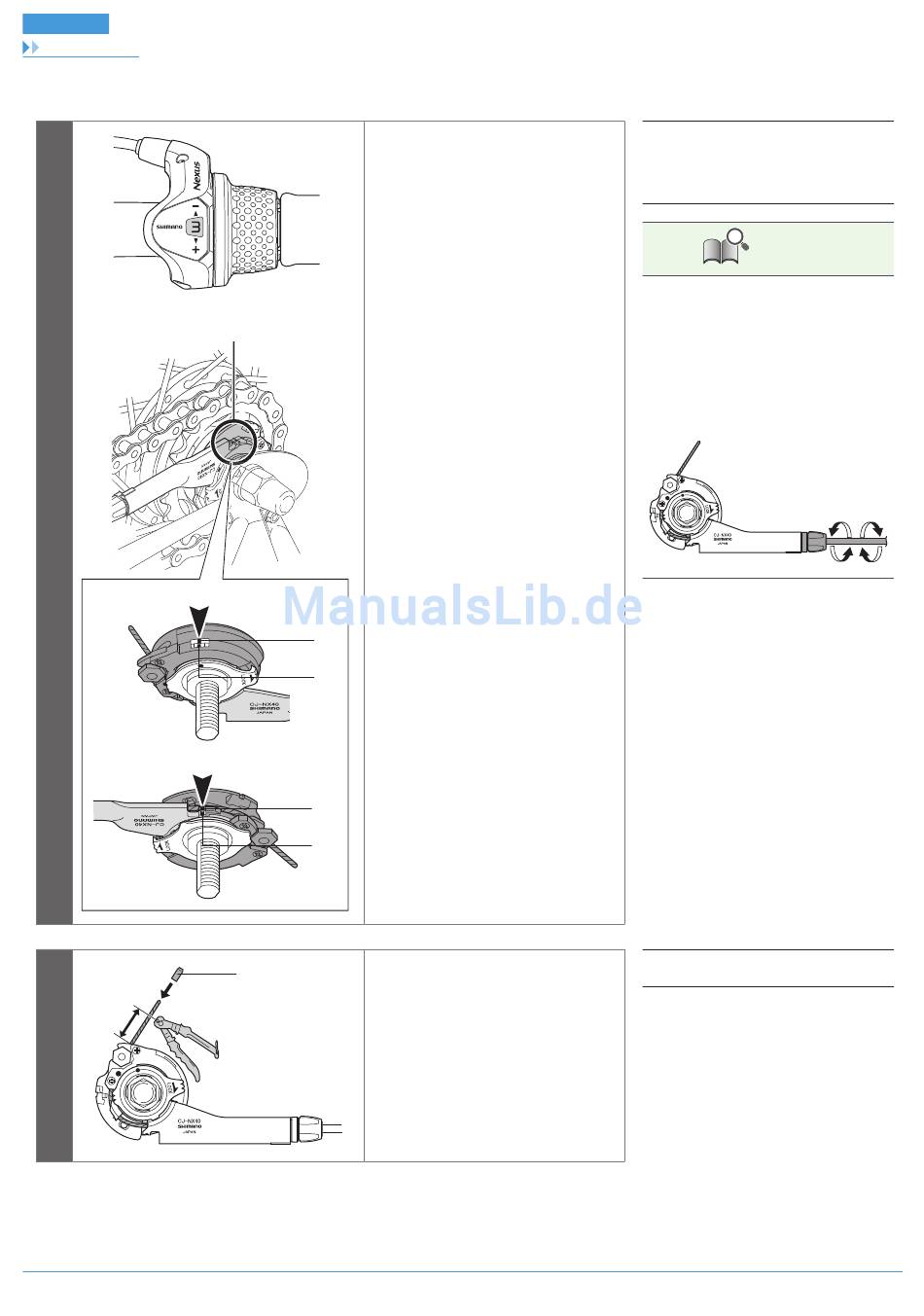

Schalten Sie den REVOSHIFT Hebel von 1
zu 3.
Prüfen Sie, ob die gelben
Einstellungslinien (A) an der Halterung
(C) und der Rolle (B) der Schalteinheit
nun aneinander ausgerichtet sind.
Die gelben Einstellungslinien an der
Schalteinheit befinden sich an zwei
Stellen.
(A)
Verwenden Sie diejenige, die am
einfachsten zu sehen ist.
(y)
(z)
(B)
(C)
(B)
(C)
Kürzen Sie nach Einstellung der
(A)
Schalteinheit die überschüssige Länge.
Bringen Sie abschließend wieder den
Endkappe (A) an.
(z)
Wenn das Fahrrad aufrecht steht
Wenn das Fahrrad auf Lenker und
Sattel steht
15 - 20 mm
40
(A)
Gelbe Einstellungslinien
(B)
Rolle
(C)
Halterung
TECHNIK-TIPPS
Wenn die gelben Einstellungslinien nicht
aneinander ausgerichtet sind, drehen Sie die
Zugeinstellschraube der Schalteinheit, um die
Einstellungslinien aneinander auszurichten.
Bewegen Sie anschließend den Schalthebel
ein weiteres Mal von 3 zu 1 und dann zurück
zu 3, und prüfen Sie dann erneut, ob die
gelben Einstellungslinien aneinander
ausgerichtet sind.
(A)
Endkappe
