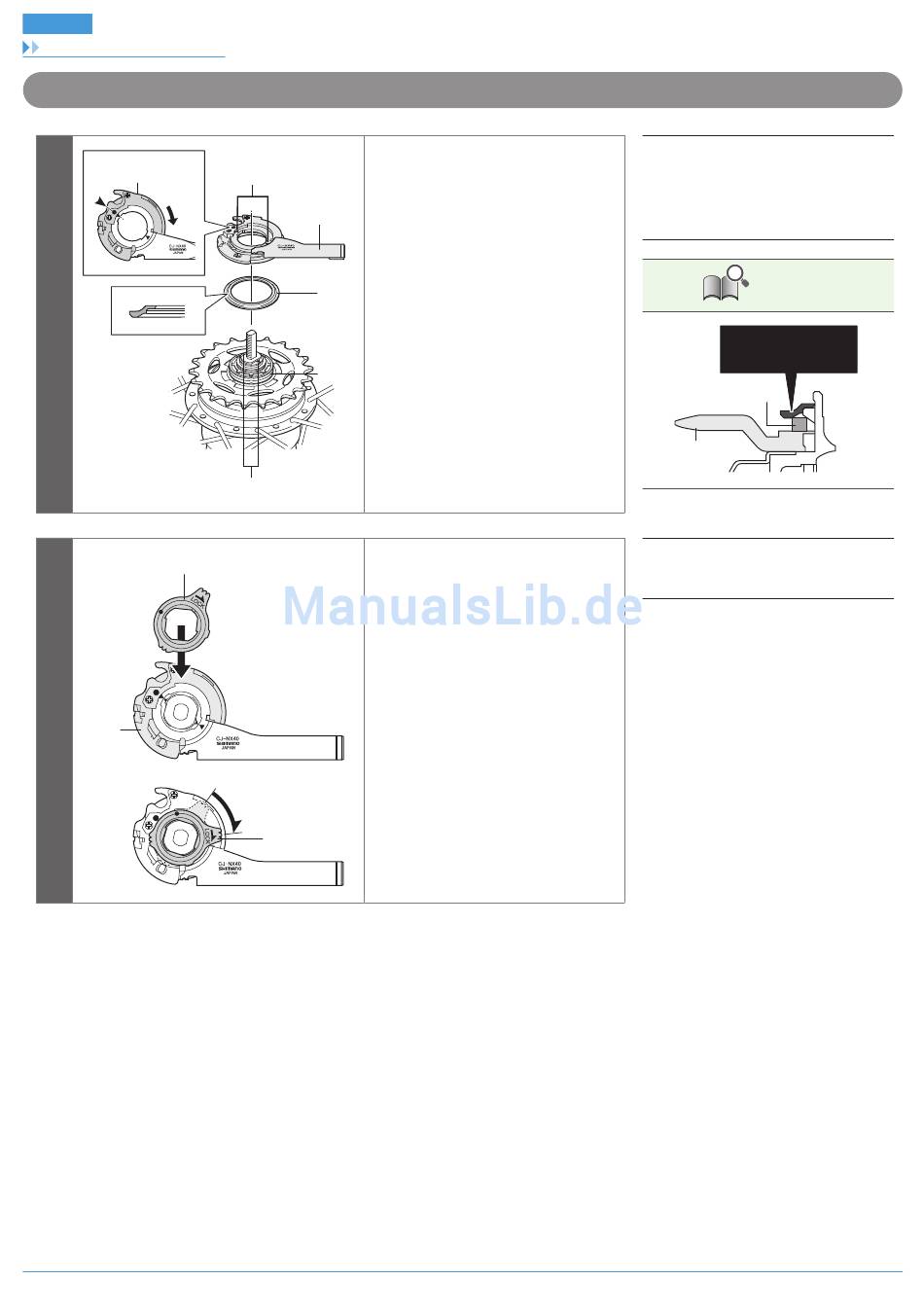

MONTAGE
Montage der Nabe mit Schalteinheit

Montage der Schalteinheit an der Nabe

(D)
1
(A)
2
(B)
Montieren Sie die Mitnehmerkappe (C)
am Mitnehmer (B) auf der rechten Seite
(z)
des Nabenkörpers.
(A)
Drehen Sie dann die Rolle (D) der
Schalteinheit (A) in Pfeilrichtung, sodass
die gelbe Markierung ● an der gelben
Markierung ▲ ausgerichtet ist, und
(C)
richten Sie dann die gelben
Markierungen ▲ auf der Schalteinheit
an den gelben Markierungen ▲ auf der
rechten Seite des Nabenkörpers aus.
(B)
(z)
Gelbe Markierungen ▲
(z)
Sichern Sie die Schalteinheit mit dem
Befestigungsring (A) an der Nabe.
Richten Sie beim Anbringen des
Befestigungsrings die gelbe Markierung
● an der gelben Markierung ● auf der
Rolle (B) der Schalteinheit aus und
drehen Sie dann den Befestigungsring
um 45° im Uhrzeigersinn.
(A)
31
(A)
Schalteinheit
(B)
Mitnehmer
(C)
Mitnehmerkappe
(D)
Rolle
TECHNIK-TIPPS
Montieren Sie die
Mitnehmerkappe in
dieser Position.
Sprengring
Ritzel
(A)
Befestigungsring der Schalteinheit
(B)
Rolle
