MONTAGE
Montage der Nabe mit Schaleinheit

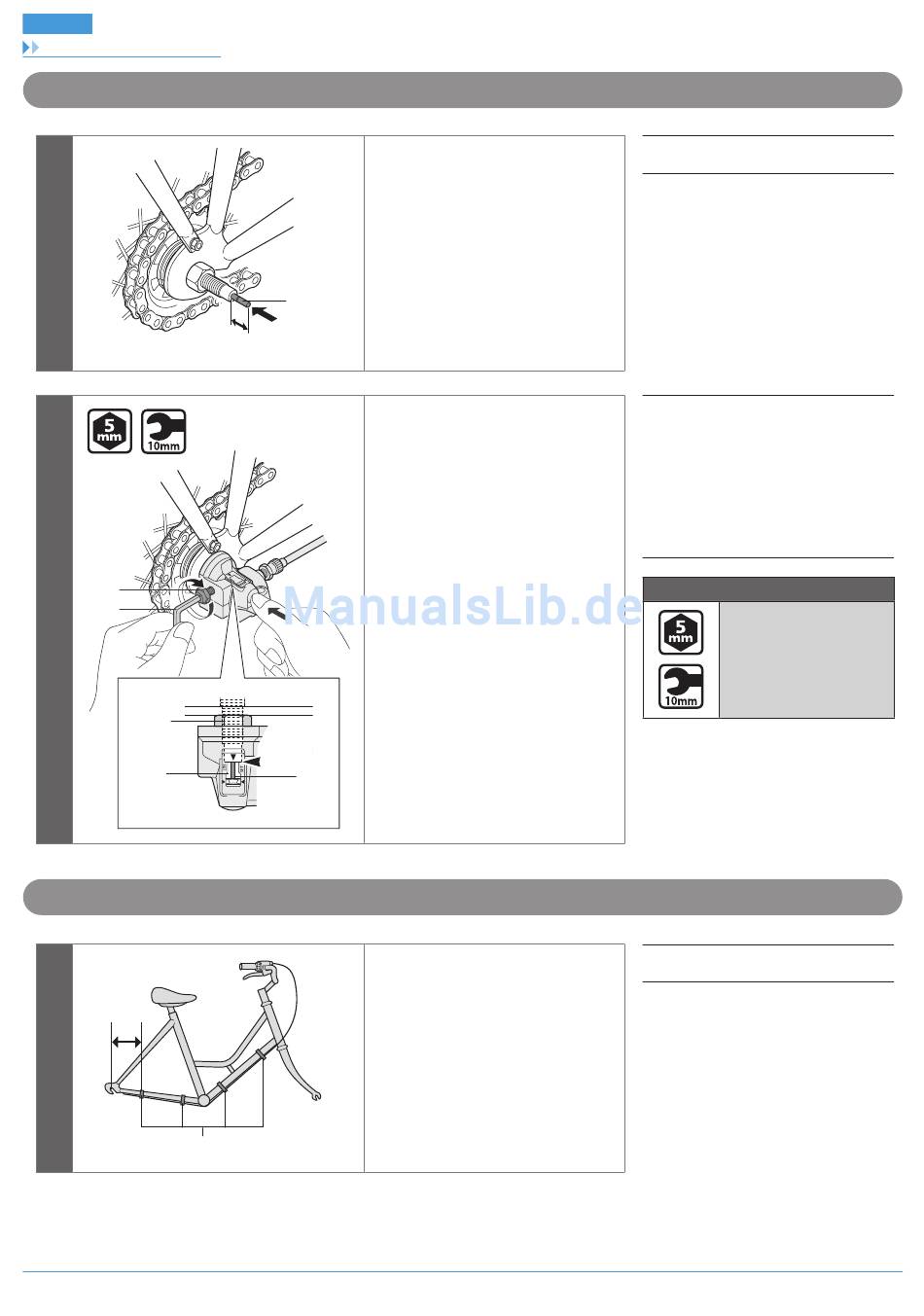

Montage des Schaleinheits

1
(A)
2
(B)
(C)
(D)

Befestigung des Schaltzugs am Rahmen

(y)
(A)
Setzen Sie die Schubstange (A) in die
Nabenachse ein.
(z)
(A)
(z)
Richten Sie die Verzahnung in der
Schubstange an der Nabenmutter (C)
aus, wenn Sie die Schubstange in die
Nabenachse schieben, und schieben Sie
die Stange weiter, bis sie die Stirnfläche
(E) der Nabenachse erreicht.
Halten Sie die Teile in dieser Position und
sichern Sie die Befestigungsschraube (A)
des Schaleinheits an der Nabenachse.
Stellen Sie sicher, dass der Rand (D) des
Fensters an der Stirnseite der
Nabenachse ausgerichtet ist.
(E)
Befestigen Sie den Zug mit den Schellen
(A) der Zughülle am Rahmen.
(z) (y)
(z)
Ungefähr 14 mm
Die Schubstange sollte an der
Stirnfläche der Nabenachse um
etwa 14 mm herausragen.
20 bis 25 cm
Lockern Sie den Zug, um zu
vermeiden, dass er beim Drehen
des Lenkers belastet wird.
28
(A)
Schubstange
(A)
Befestigungsschraube des
Schaleinheits
(B)
Innensechskantschlüssel 5 mm
oder Schraubenschlüssel 10 mm
(C)
Nabenmutter
(D)
Rand des Fensters
(E)
Stirnseite der Nabenachse
Anzugsdrehmoment
3 - 5 Nm
(A)
Schellen der Zughülle
