MONTAGE

Montage des Ritzels an der Nabe

MONTAGE
„ Montage des Ritzels an der Nabe

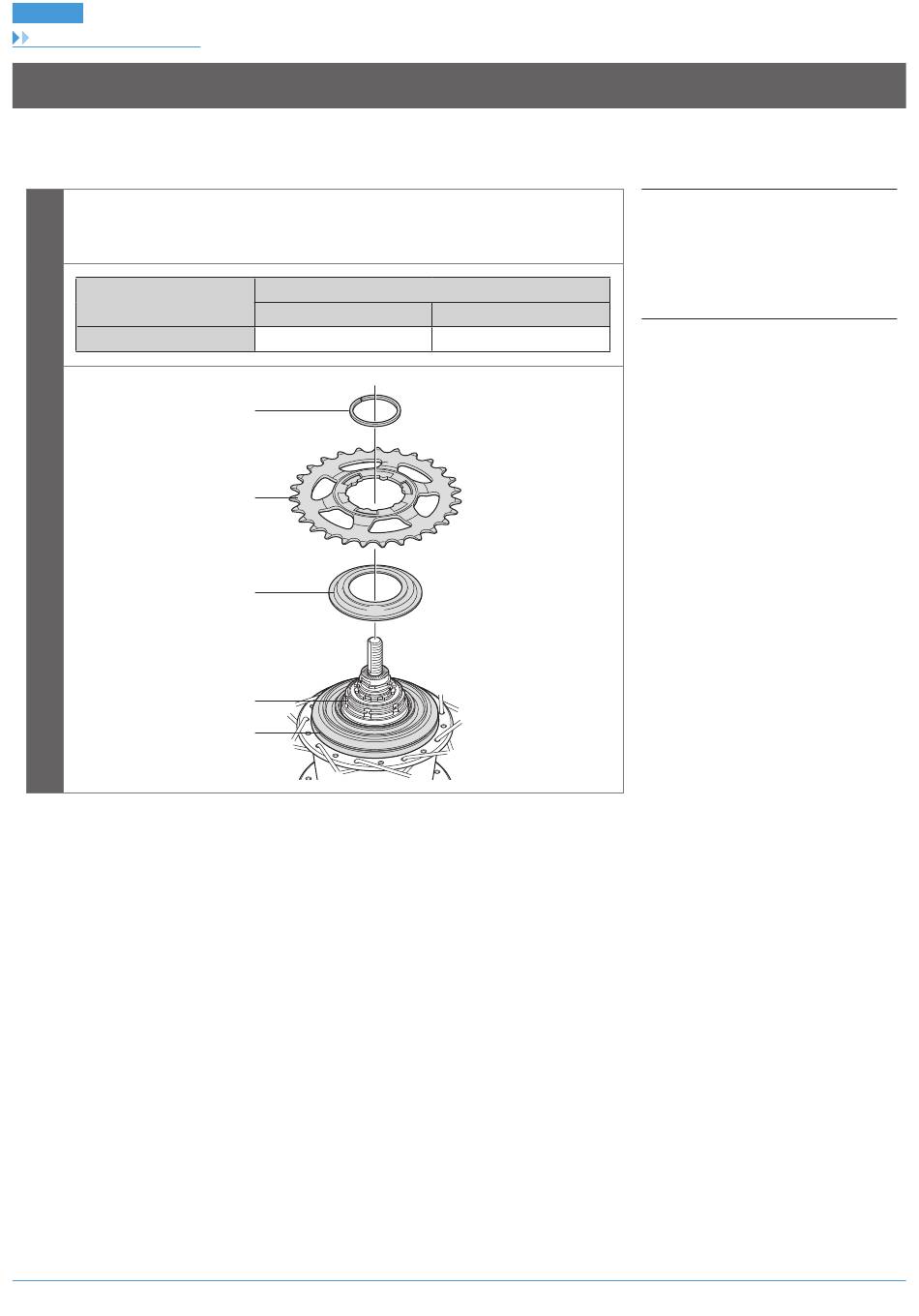

Montieren Sie die rechte Schutzkappe C wie in der Abbildung gezeigt am Mitnehmer.
Montieren Sie dann das Ritzel und sichern Sie es mit dem Sprengring.
Spezifikationen
INTER-5E
Verwendbare Ritzel
Außenmontage
27Z
(A)
(B)
(C)
(D)
(E)
Innenmontage
27Z
12
(A)
Sprengring
(B)
Ritzel
(C)
Staubkappe C rechts
(D)
Mitnehmer
(E)
Staubkappe A rechts
