MONTAGE

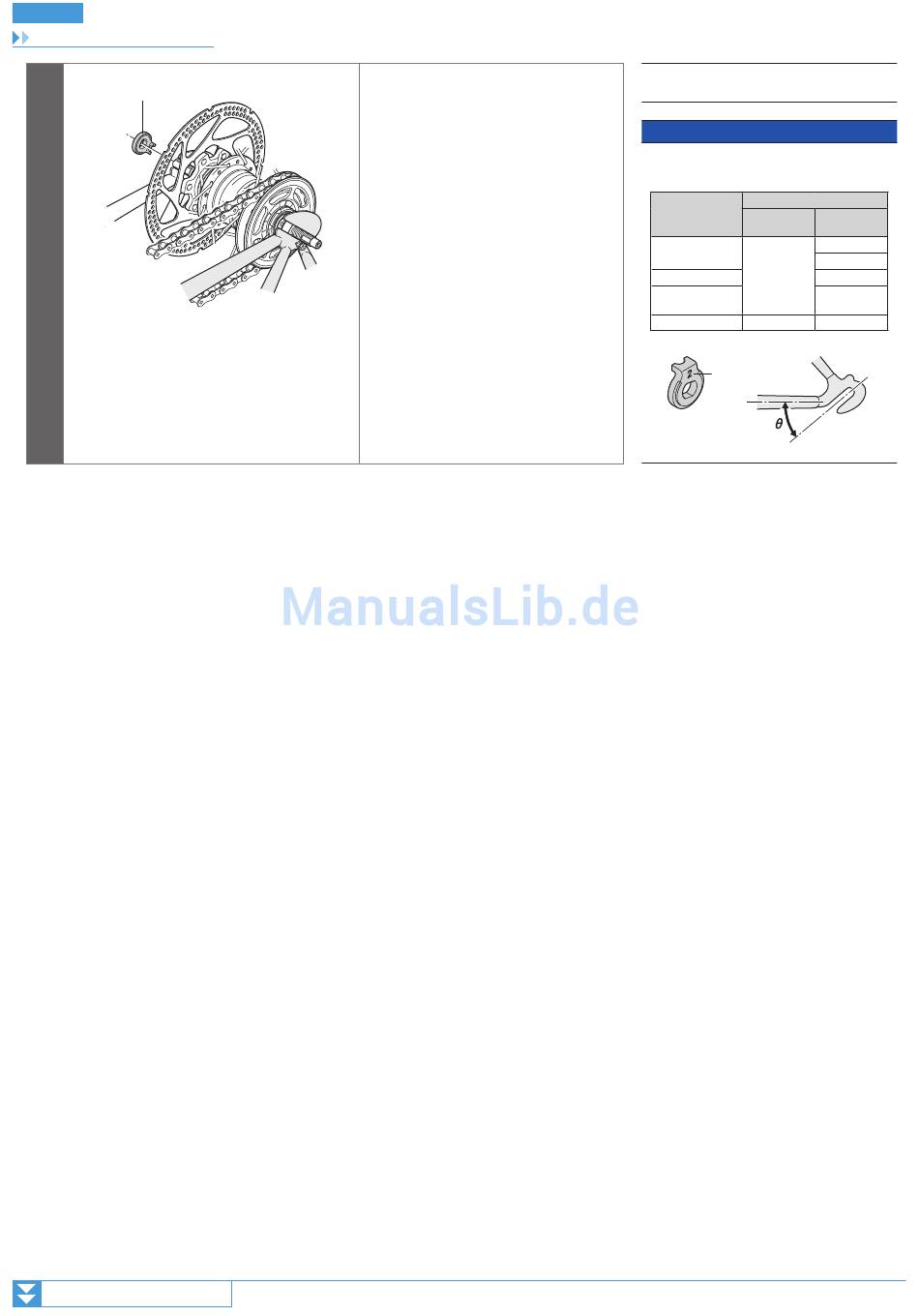

Montage der Nabe mit Schaleinheit
(A)
(z)
3
Fortsetzung auf der nächsten Seite
Bringen Sie die Sicherungsscheibe (A)
von außen an der linken Seite der
Nabenachse an.
Drehen Sie nun die Nabenachse und
montieren Sie die Sicherungsscheibe so,
dass deren vorstehender Teil in der Nut
am Gabelausfallende verschwindet.
(z)
Der vorstehende Teil sollte
sich auf der Seite des
Gabelausfallendes befinden.
Montieren Sie die
Sicherungsscheibe so, dass der
vorstehende Teil in der Nut an der
Vorder- und Rückseite der
Nabenachse verschwindet.
17
(A)
Sicherungsscheibe
HINWEIS
Verwenden Sie eine Sicherungsscheibe, die
der Form des Gabelausfallendes entspricht.
Sicherungsscheibe (für linke Seite)
Gabelausfallende
Markierung/
Farbe
Standard
2/Gelb
Hinten offen
Hinten offen (voller
Kettenkasten)
Senkrecht 8L/Grün
Beschriftung
Größe
ϴ ≤ 20°
ϴ ≤ 38°
ϴ = 0°
ϴ = 0°
ϴ = 60° - 90°
