MONTAGE
Montage der Nabe mit Schaleinheit

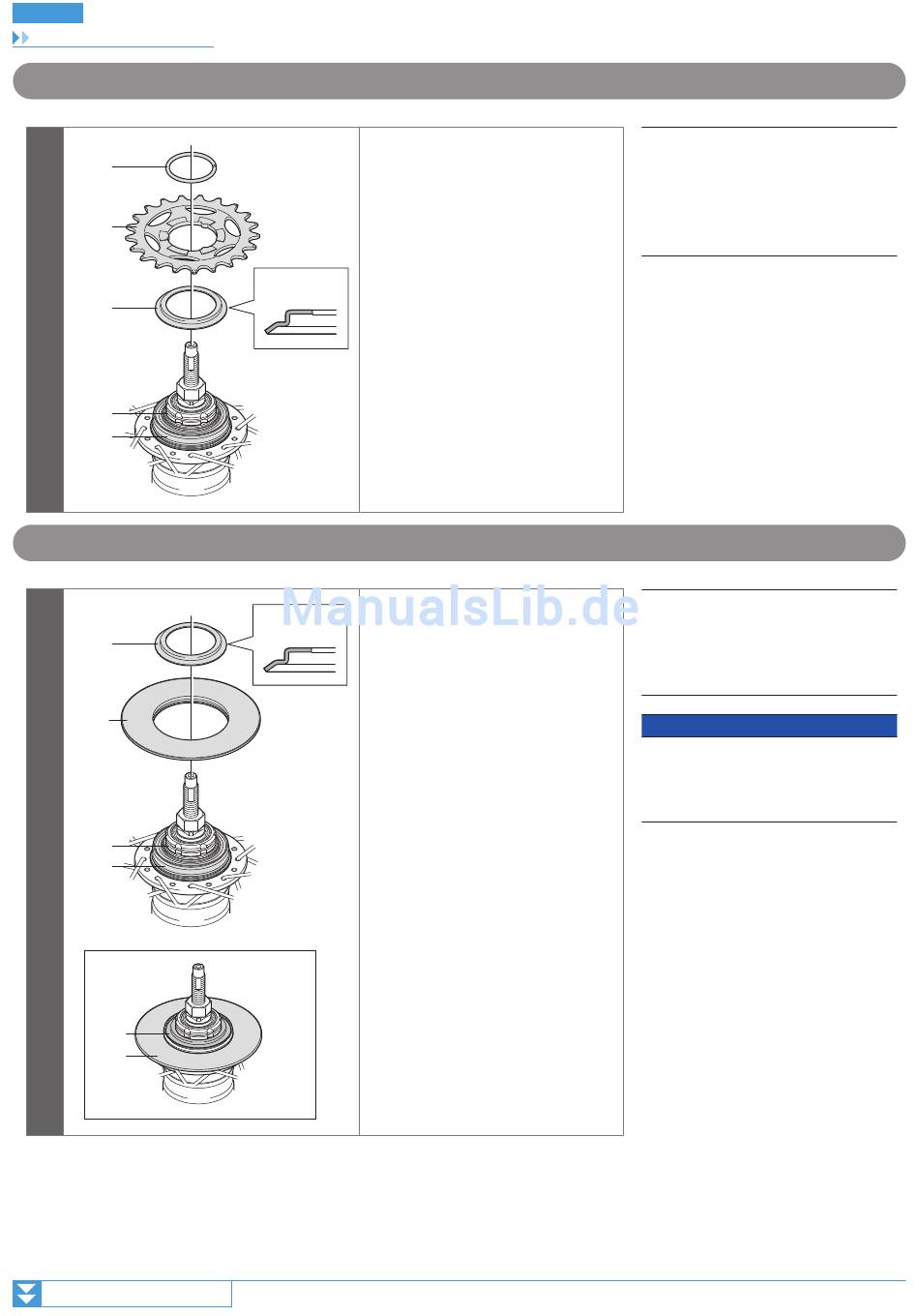

Montage des Ritzels an der Nabe (SM-GEAR)

(A)
(B)
(C)
(D)
(E)

Montage des Ritzels an der Nabe (CS-S500 Ritzel mit Kettenschutz)

(A)
(B)
(C)
1
(D)
(A)
(B)
Fortsetzung auf der nächsten Seite
Legen Sie die rechte Staubkappe B (C)
auf den Mitnehmer (D) auf der rechten
Seite des Nabenkörpers.
Montieren Sie dann das Ritzel (B) und
sichern Sie es mit dem Sprengring (A).
(z)
Achten Sie auf die Richtung
(z)
Bringen Sie den Kettenschutz (B) an der
(z)
rechten Staubkappe A (D) des
Nabenkörpers an und montieren Sie
dann die rechte Staubkappe B (A) am
Mitnehmer (C).
(z)
Achten Sie auf die Richtung
14
(A)
Sprengring
(B)
Ritzel
(C)
Rechte Staubkappe B
(D)
Mitnehmer
(E)
Rechte Staubkappe A
(A)
Rechte Staubkappe B
(B)
Kettenschutz
(C)
Mitnehmer
(D)
Rechte Staubkappe A
HINWEIS
Verwenden Sie keine nach innen gerichteten
Ritzel mit 16 oder weniger Zähnen, um zu
vermeiden, dass die rechte Staubkappe A das
Ritzel berührt.
