MONTAGE
Montage der Nabe mit Schaleinheit
4

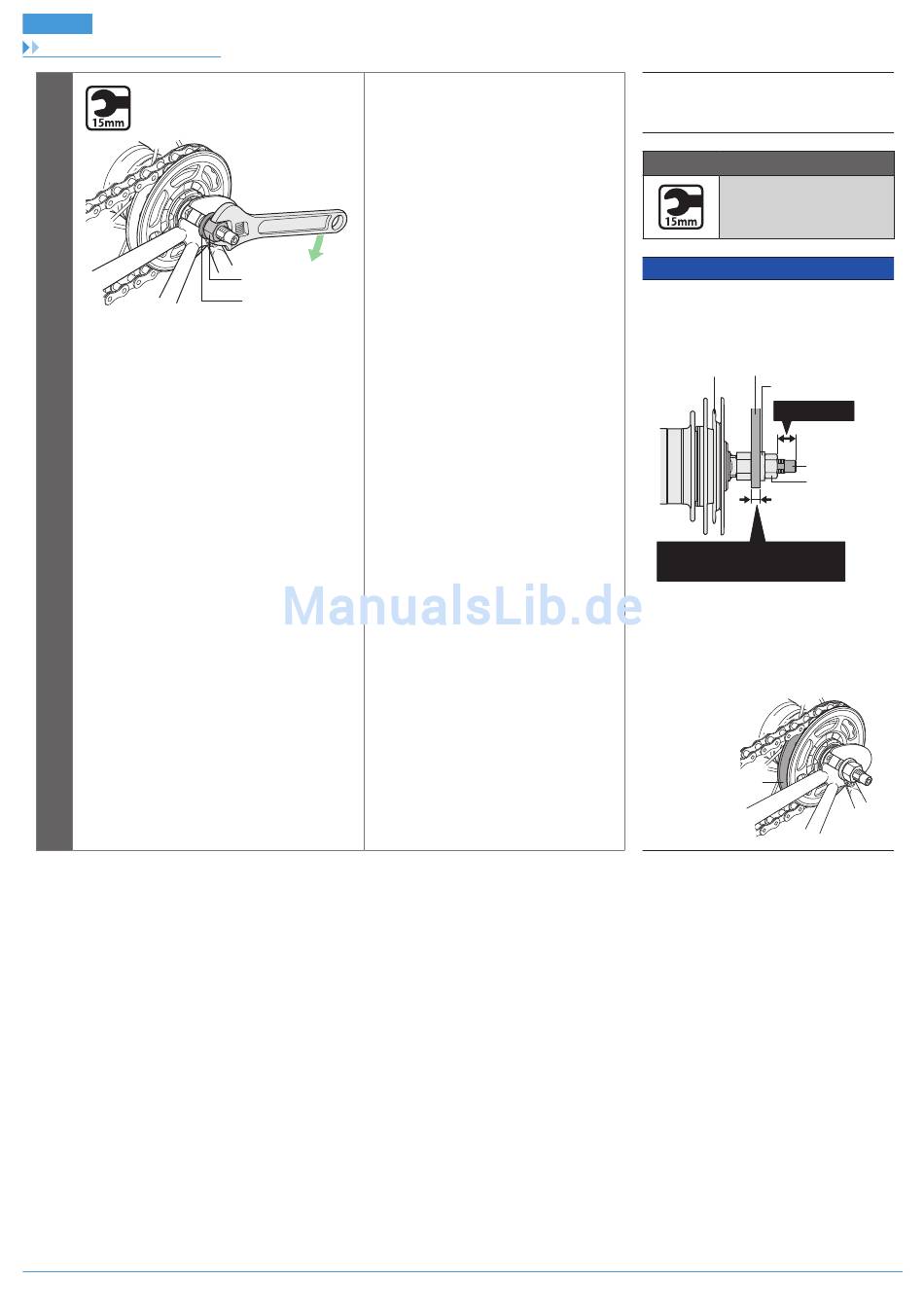

Nehmen Sie das Spiel in der Kette auf
und befestigen Sie das Rad am Rahmen
mit einer Scheibe 3,2 mm (A) und einer
Nabenmutter 9 mm (B) auf der rechten
Seite sowie einer Hutmutter auf der
linken Seite der Nabenachse.
(B)
(A)
18
(A)
Scheibe (3,2 mm)
(B)
Nabenmutter (9 mm)
Anzugsdrehmoment
30 - 45 Nm
HINWEIS
Stellen Sie sicher, dass die Nabenachse auf der
rechten Seite an der Stirnfläche der
Nabenmutter um etwa 8 bis 13 mm
herausragt.
Ritzel Gabelausfallende
Scheibe (3,2 mm)
8 bis 13 mm
Nabenachse
Nabenmutter
(9 mm)
Gesamtbreite Gabelausfallende
und Kettenspanner: 6,5 bis 10 mm
Bei Montage der Nabe am Rahmen kann sich
der Kettenschutz lösen. Prüfen Sie daher, dass
der Kettenschutz sicher montiert ist, damit er
sich nicht löst.
Wenn er nicht richtig montiert ist, kann es zu
Geräuschen kommen.
Kettenschutz
