Einstellung Des Bremszugs - Shimano Nexus SG-3R45 Betriebsanleitung

MONTAGE
Montage der Nabe mit Schaleinheit

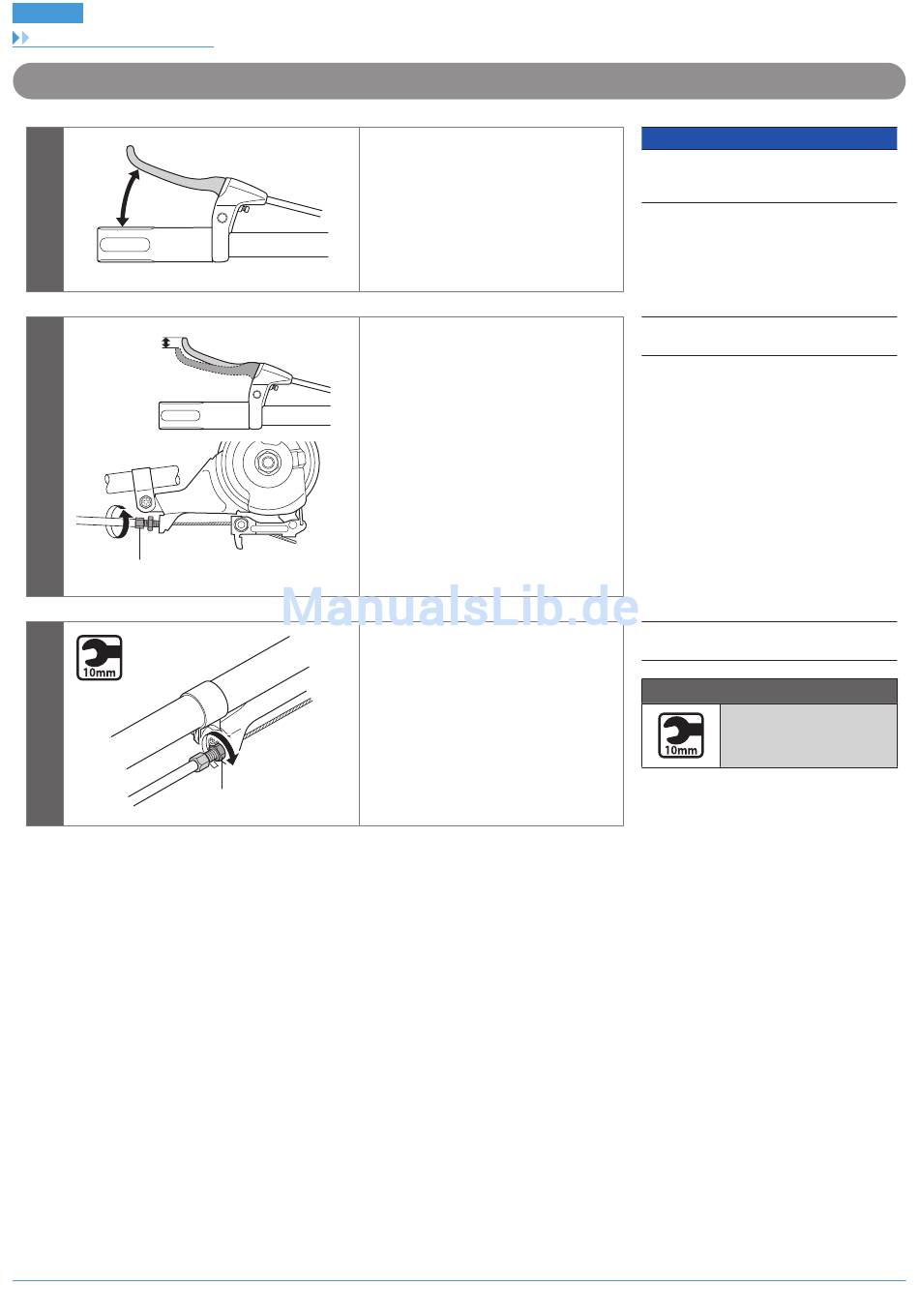

Einstellung des Bremszugs

(z)
1
(z)
2
(A)
3
Nachdem Sie sich vergewissert haben,
dass sich das Rad nicht leicht drehen
lässt, wenn der Bremszug angezogen
wird, drücken Sie den Bremsgriff etwa 10
Mal bis zum Griff durch, um den
Bremszug zu strecken.
(z)
Drehen Sie die Zugeinstellschraube (A)
so, dass der Bremsgriff etwa 15 mm Spiel
(z) hat.
* Das Bremsgriffspiel ist der Abstand
Nach Betätigung des Bremsgriffs zur
Prüfung der Bremsleistung sichern Sie
die Zugeinstellschraube mit der
Zugeinstellmutter (A).
(A)
Ungefähr 10 Mal durchdrücken
zwischen der Ausgangsstellung des
Bremsgriffs und der Position, an der
beim Betätigen der Bremse eine
Bremswirkung verspürt wird.
24
HINWEIS
Ein nicht gestreckter Bremszug muss bereits
nach kurzer Zeit wieder nachgestellt werden.
(A)
Zugeinstellschraube
(A)
Zugeinstellmutter
Anzugsdrehmoment
1 - 2 Nm
