MONTAGE
Montage der Nabe mit Schalteinheit

Montage der Nabe am Rahmen

(z)
1
(A)
2
Fortsetzung auf der nächsten Seite

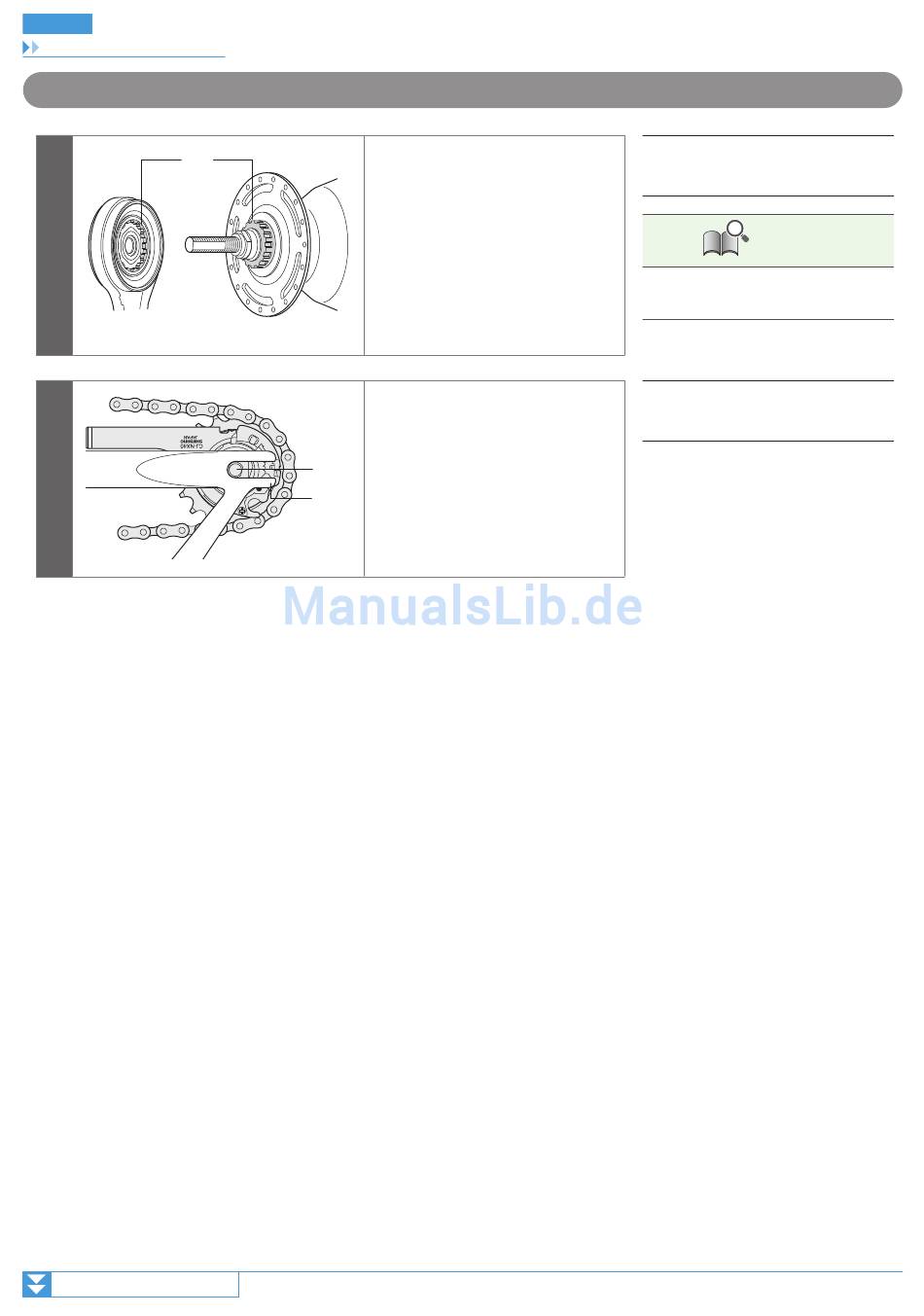

Lassen Sie die Verzahnung des
Nabenkörpers (B) in die Verzahnung der
Inter-M-Bremse (A) eingreifen und
ziehen Sie dann die Befestigungsmutter
der Bremseinheit provisorisch an.
(z)
Verzahnung ausrichten
(B)
Bringen Sie die Kette am Ritzel an und
schieben Sie dann die Nabenachse (A) in
das Ausfallende (B).
(A)
(B)
32
(A)
Inter-M-Bremse
(B)
Nabenkörper
TECHNIK-TIPPS
Einzelheiten zur Montage der Inter-M-Bremse
finden Sie in deren Gebrauchsanleitung.
(A)
Nabenachse
(B)
Gabelausfallende
