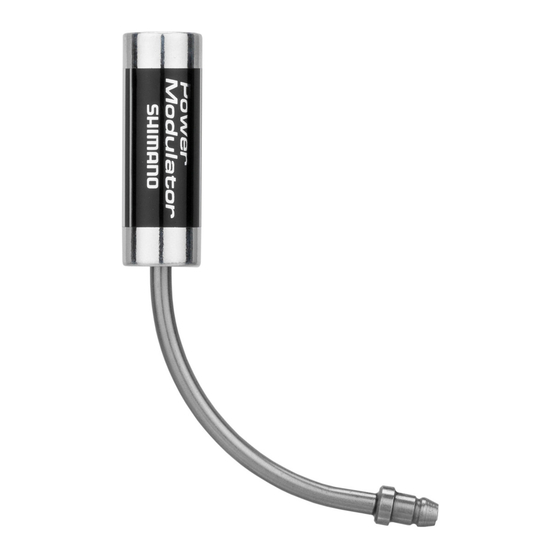

Shimano SM-PM70 Einbauanleitung

Bremsleistungsmodulator
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 11

Quicklinks

General Safety Information
CAUTION
– To avoid serious injuries:
The power modulator is a device that makes it easier to control braking by
increasing the cable stroke at the brake lever within a certain constant
range of braking force.
If the effective operating range of the power modulator will be exceeded,
the lever stroke and the brake will operate as a normal V-BRAKE brake
(sensitive and powerful). In that case, the brakes may operate more
powerfully than intended and may cause the wheel to lock up. Therefore it
is essential that you fully understand and test the performance of the power
modulator before use.
The power modulator is not equipped with a function to prevent the
wheel from locking up.

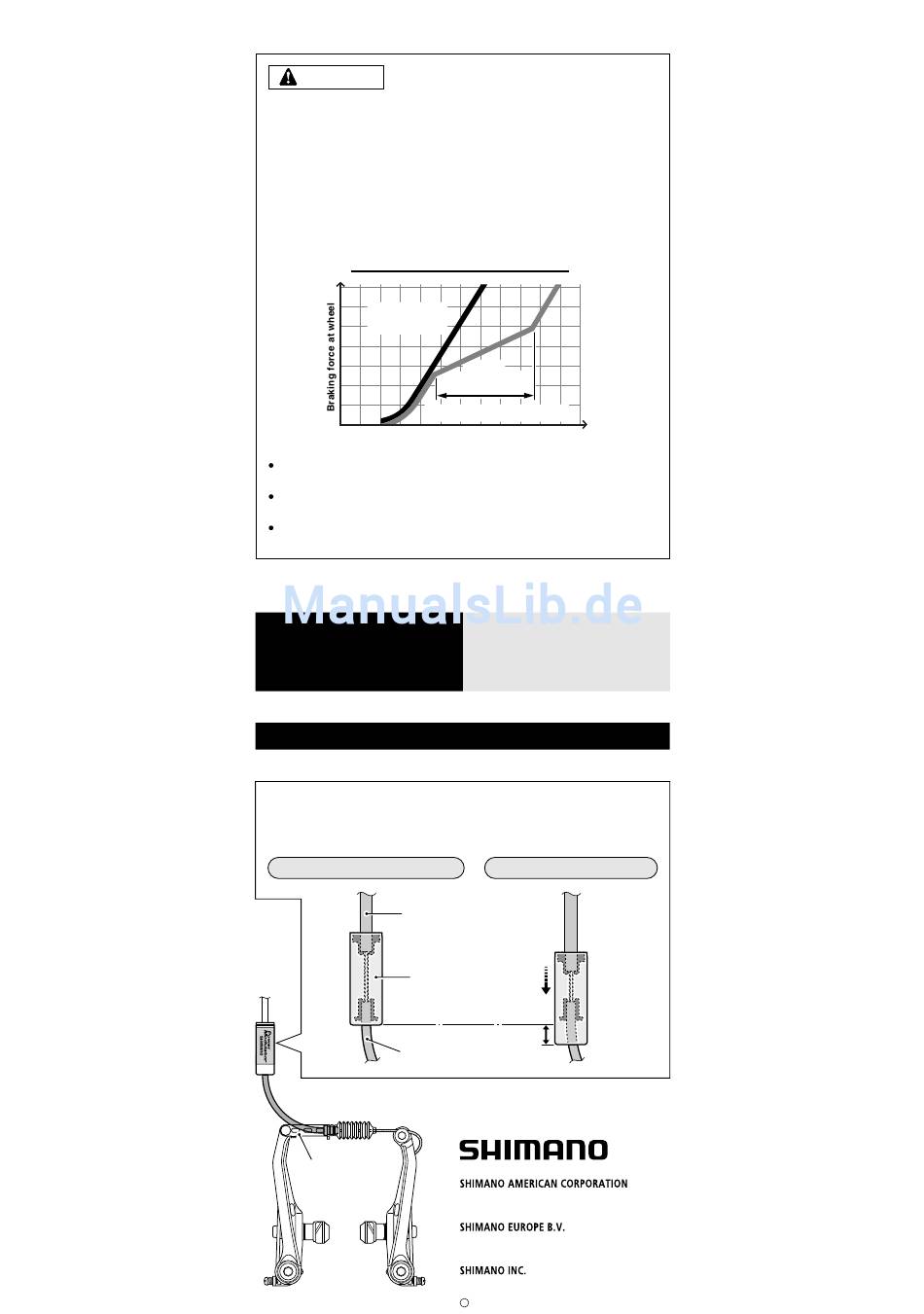

Braking Performance Comparison
w/o power
modulator
NOTE:
Read these Technical Service Instructions carefully, and keep them in a
safe place for later reference.
Parts are not guaranteed against natural wear or deterioration resulting
from normal use.
For any questions regarding methods of handling or maintenance, please
contact the place of purchase.
Technical Service Instructions
SM-PM70
SM-PM40
Installing the power modulator
Install the power modulator to the V-BRAKE brake as shown in the illustration.
Note:
When the brakes are applied, the power modulator will move about 8 mm
toward the inner cable lead, so make sure that there is enough excess length
in the outer casing for this to happen.
When brakes are not applied
Outer casing
SM-PM70 /
SM-PM40
Inner cable lead
V-BRAKE brake
(kg)
Effective
operating range of
the power modulator
w/ power modulator
Cable stroke at brake lever
SI-79Y0C-001
Power Modulator
When brakes are applied
Approx. 8 mm
Please note: Specifications are subject to change for
improvement without notice. (English)
One Holland, Irvine, California 92618, U.S.A.
Phone: +1-949-951-5003
Industrieweg 24, 8071 CT Nunspeet, The Netherlands
Phone: +31-341-272222
3-77 Oimatsu-cho, Sakai-ku, Sakai, Osaka 590-8577, Japan
Apr. 2008 by Shimano Inc. PIT. IZM. Printed in Malaysia
C
