MONTAGE
Montage der Nabe mit Schaleinheit

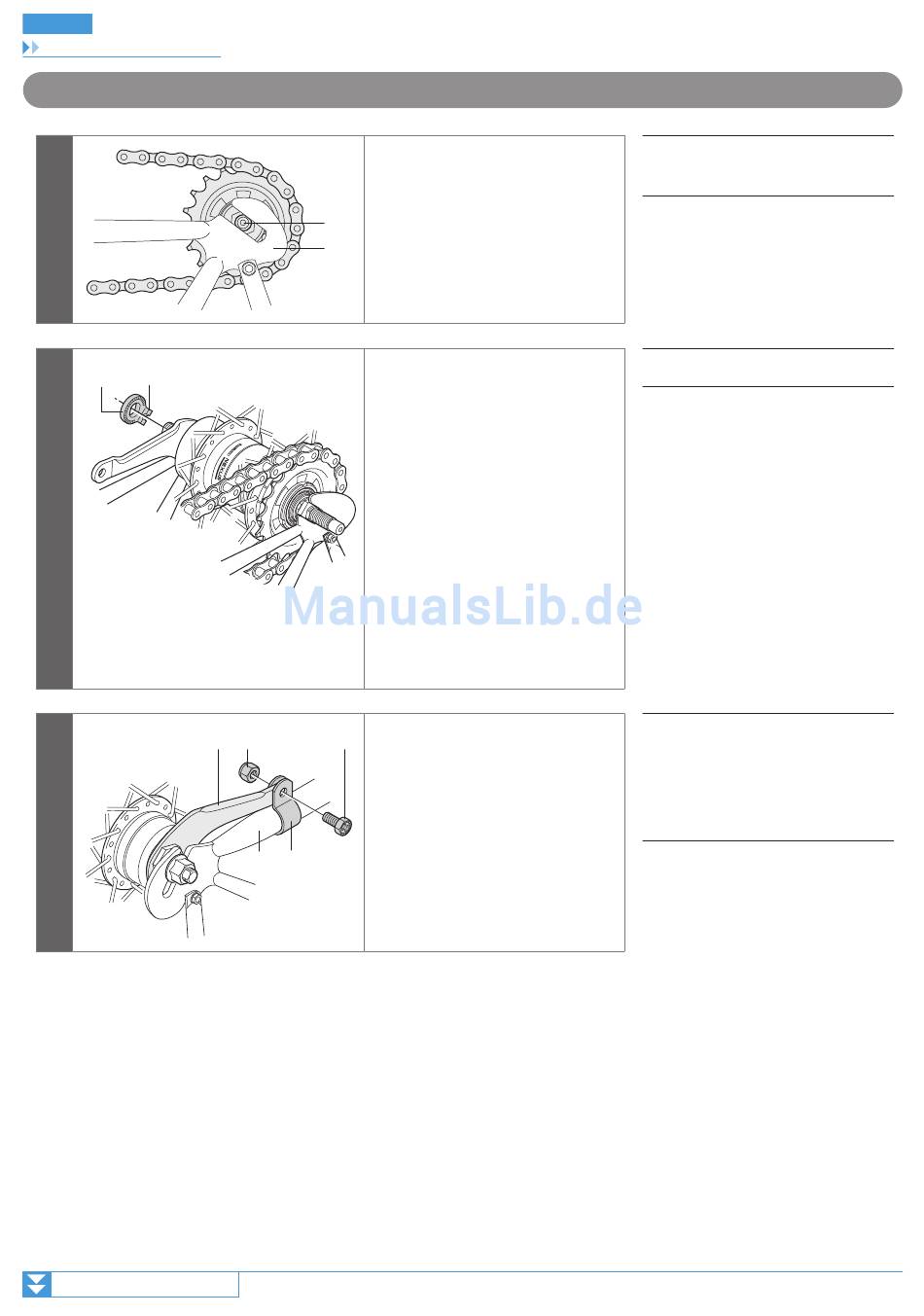

Montage der Nabe am Rahmen (bei Rücktrittbremsen)
1
(A) (z)
2
3
Fortsetzung auf der nächsten Seite
Bringen Sie die Kette am Ritzel an und
schieben Sie dann die Nabenachse (A) in
das Ausfallende (B).
(A)
(B)
Bringen Sie die Sicherungsscheibe (A)
von außen an der linken Seite der
Nabenachse an.
Drehen Sie nun die Nabenachse und
montieren Sie die Sicherungsscheibe so,
dass deren vorstehender Teil in der Nut
am Gabelausfallende verschwindet.
Montieren Sie den Bremsarm (A) an der
(A) (B) (C)
Kettenstrebe (D) mithilfe des Arm-Clips
(E) und ziehen Sie Clip-Schraube (C) und
Clip-Mutter (B) provisorisch locker an.
Ziehen Sie dann die Befestigungsmutter
der Bremseinheit an.
(D) (E)
(z)
Der vorstehende Teil sollte
sich auf der Seite des
Gabelausfallendes befinden.
Montieren Sie die
Sicherungsscheibe so, dass der
vorstehende Teil in der Nut an der
Vorder- und Rückseite der
Nabenachse verschwindet.
25
(A)
Nabenachse
(B)
Gabelausfallende
(A)
Sicherungsscheibe (Gelb)
(A)
Bremsarm
(B)
Clip-Mutter
(C)
Clip-Schraube
(D)
Kettenstrebe
(E)
Arm-Clip
