MONTAGE
MONTAGE

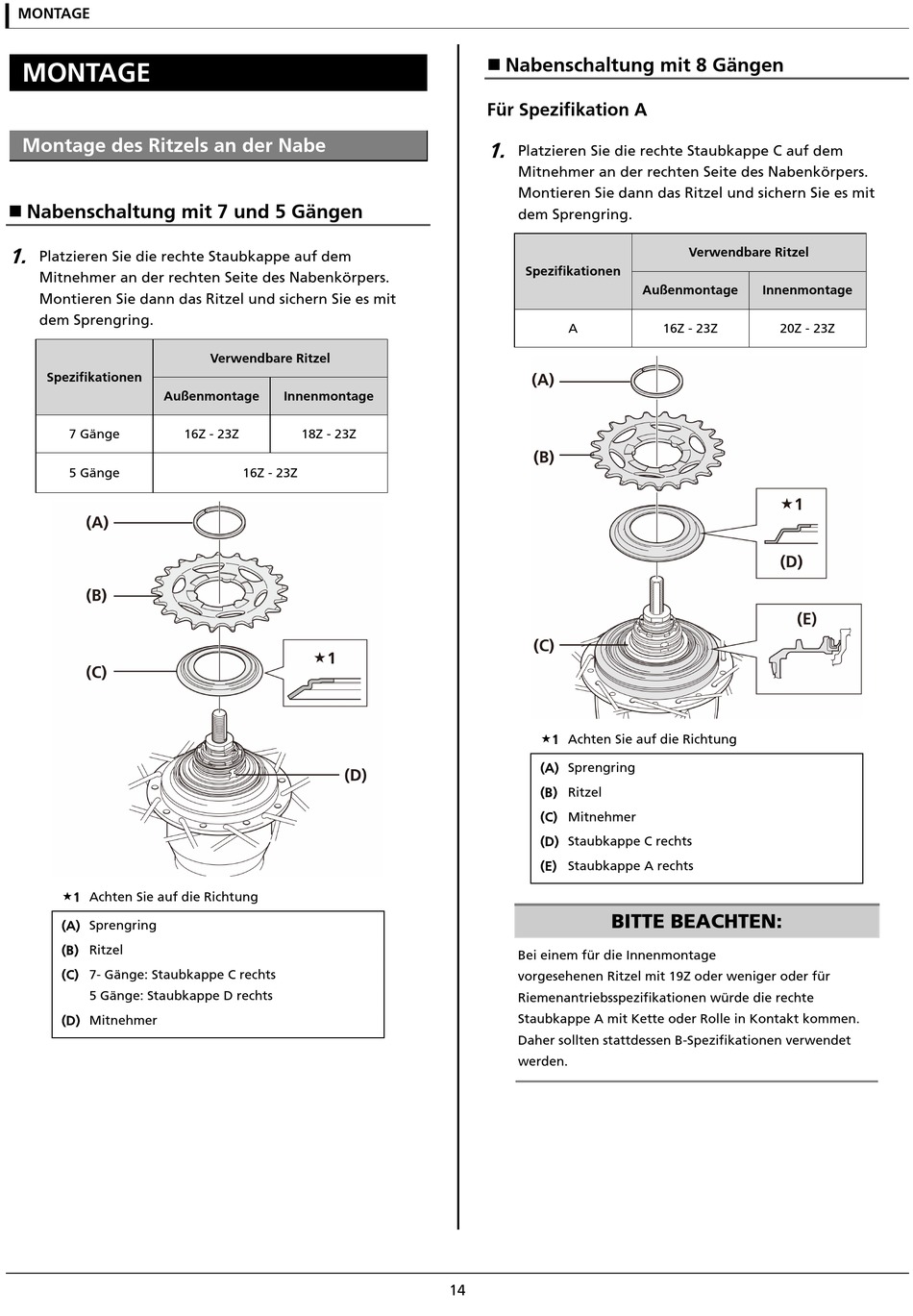

Montage des Ritzels an der Nabe
Nabenschaltung mit 7 und 5 Gängen
1.
Platzieren Sie die rechte Staubkappe auf dem
Mitnehmer an der rechten Seite des Nabenkörpers.
Montieren Sie dann das Ritzel und sichern Sie es mit
dem Sprengring.
Spezifikationen
Außenmontage
7 Gänge
5 Gänge
1 Achten Sie auf die Richtung
(A) Sprengring
(B) Ritzel
(C) 7- Gänge: Staubkappe C rechts
5 Gänge: Staubkappe D rechts
(D) Mitnehmer
Verwendbare Ritzel
Innenmontage
16Z - 23Z
18Z - 23Z
16Z - 23Z
Nabenschaltung mit 8 Gängen
Für Spezifikation A
1.
Platzieren Sie die rechte Staubkappe C auf dem
Mitnehmer an der rechten Seite des Nabenkörpers.
Montieren Sie dann das Ritzel und sichern Sie es mit
dem Sprengring.
Spezifikationen
A
1 Achten Sie auf die Richtung
(A) Sprengring
(B) Ritzel
(C) Mitnehmer
(D) Staubkappe C rechts
(E) Staubkappe A rechts
BITTE BEACHTEN:
Bei einem für die Innenmontage
vorgesehenen Ritzel mit 19Z oder weniger oder für
Riemenantriebsspezifikationen würde die rechte
Staubkappe A mit Kette oder Rolle in Kontakt kommen.
Daher sollten stattdessen B-Spezifikationen verwendet
werden.
14
Verwendbare Ritzel
Außenmontage
Innenmontage
16Z - 23Z
20Z - 23Z
