MONTAGE

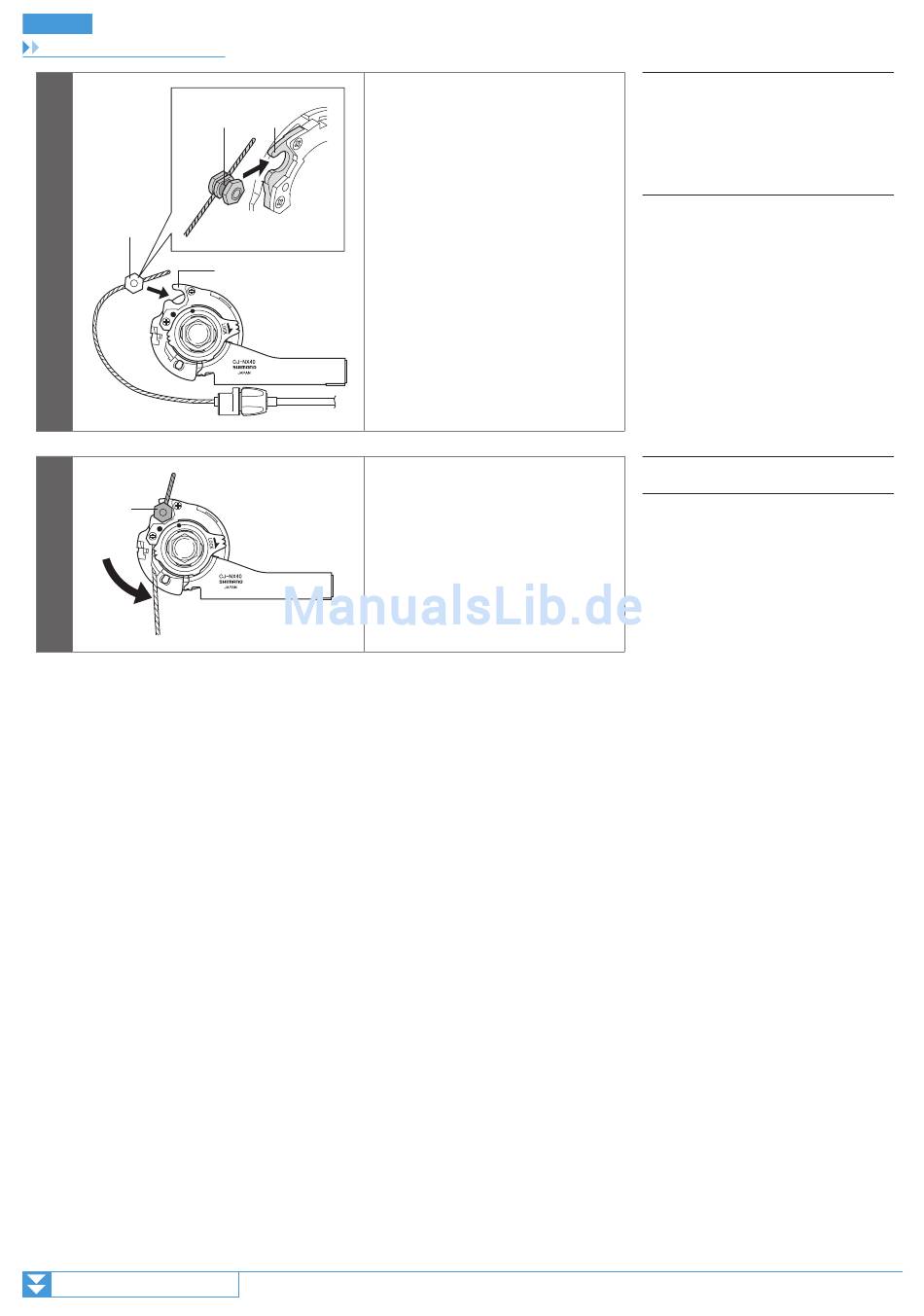

Montage der Nabe mit Schalteinheit
(A)
7
(A)
8
Fortsetzung auf der nächsten Seite
Führen Sie den Zug zur Leitrolle (B) der
Schalteinheit, halten Sie es so, dass die
(C)
(D)
Innenzug-Befestigungsmutter (A) nach
außen zeigt (zum Gabelausfallende), und
schieben Sie dann den flachen Teil (C)
der Innenzug-Befestigungsscheibe in die
Lücke (D) in der Rolle.
(B)
Drehen Sie den Zug um 60° gegen den
Uhrzeigersinn und bringen Sie ihn am
Haken (A) an.
35
(A)
Innenzug-Befestigungsmutter
(B)
Rolle
(C)
Flacher Teil der Innenzug-
Befestigungsmutter
(D)
Lücke in Leitrolle
(A)
Haken
