MONTAGE

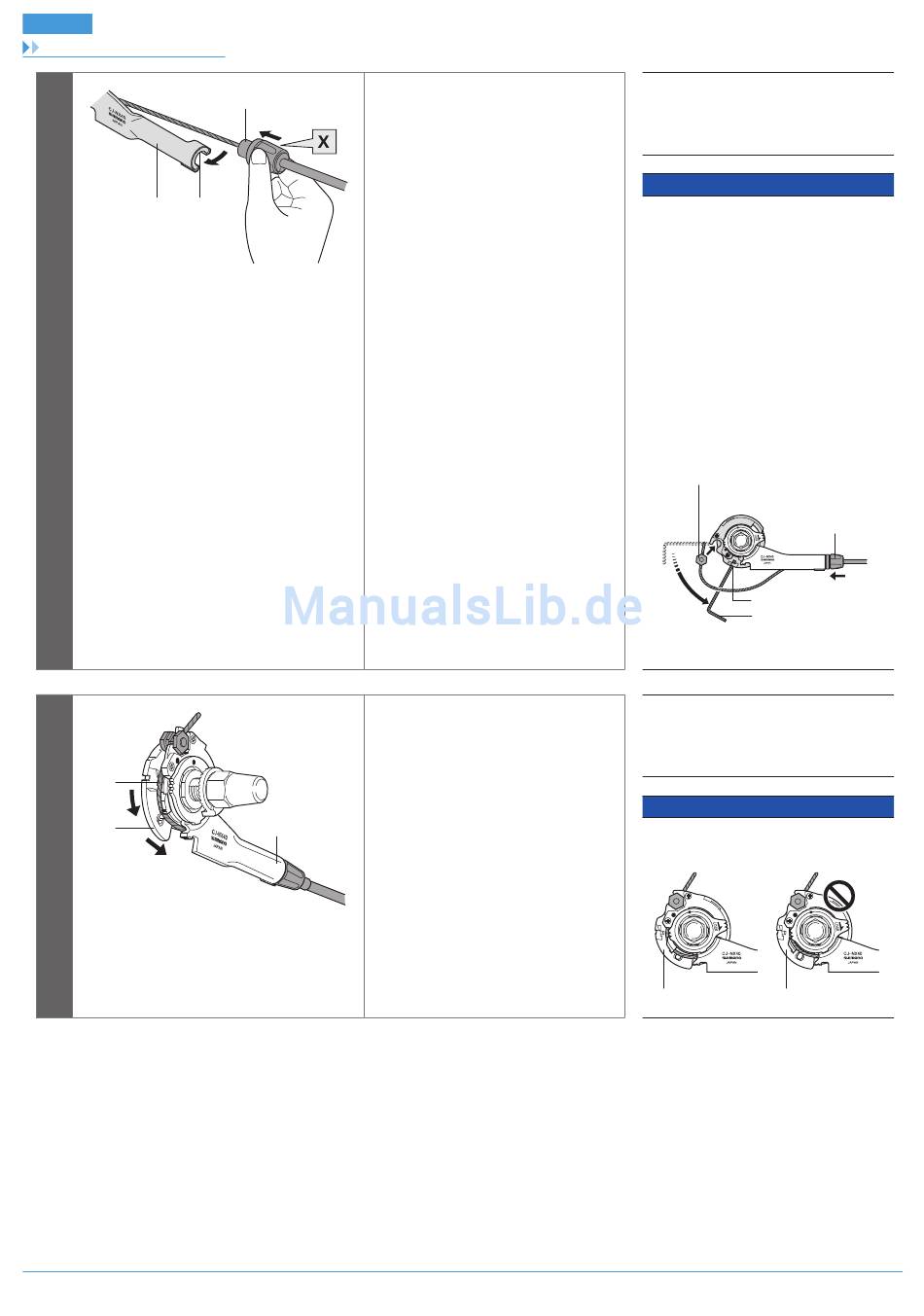

Montage der Nabe mit Schalteinheit
(B)
(C)
9
(A)
(B)
10
Bringen Sie die Zugeinstellschraube an.
(A)
Setzen Sie den Außenhüllenhalter (A)
fest in den Schlitz (C) im Bereich des
Außenhüllenhalters (B) der Schalteinheit
ein und halten Sie dabei die Abdeckung
(X) der Zugeinstellschraube fest.
Befestigen Sie den Innenzug (A) an der
Rolle (B) wie in der Abbildung gezeigt.
(C)
36
(A)
Zughüllenhalter
(B)
Bereich Zughüllenhalter
(C)
Öffnung
HINWEIS
Setzen Sie den vorstehenden Teil des
Zughüllenhalters in die Öffnung im Bereich
des Zughüllenhalters ein.
Wenn es einfacher ist, setzen Sie zuerst den
Außenhüllenhalter im Bereich des
Außenhüllenhalters der Schalteinheit ein,
führen Sie anschließend einen 2-mm-
Innensechskantschlüssel oder eine Speiche #14
in die Aussparung in der Rolle ein, und
drehen Sie dann die Rolle so, dass die
Befestigungsschraubeneinheit des Innenzugs
in die Aussparung in der Rolle passt.
3
Befestigungsschraube des
Innenzugs einsetzen
1
Bringen Sie die
Zugeinstellschraube an.
Bohrung in Rolle
2
2-mm-
Rolle
Innensechskantschlüssel
drehen
oder Speiche Nr. 14
(A)
Innenzug
(B)
Rolle
(C)
Bereich Zughüllenhalter
HINWEIS
Vergewissern Sie sich, dass der Innenzug
korrekt in der Rollenführung sitzt.
Führung
Führung
