WARTUNG

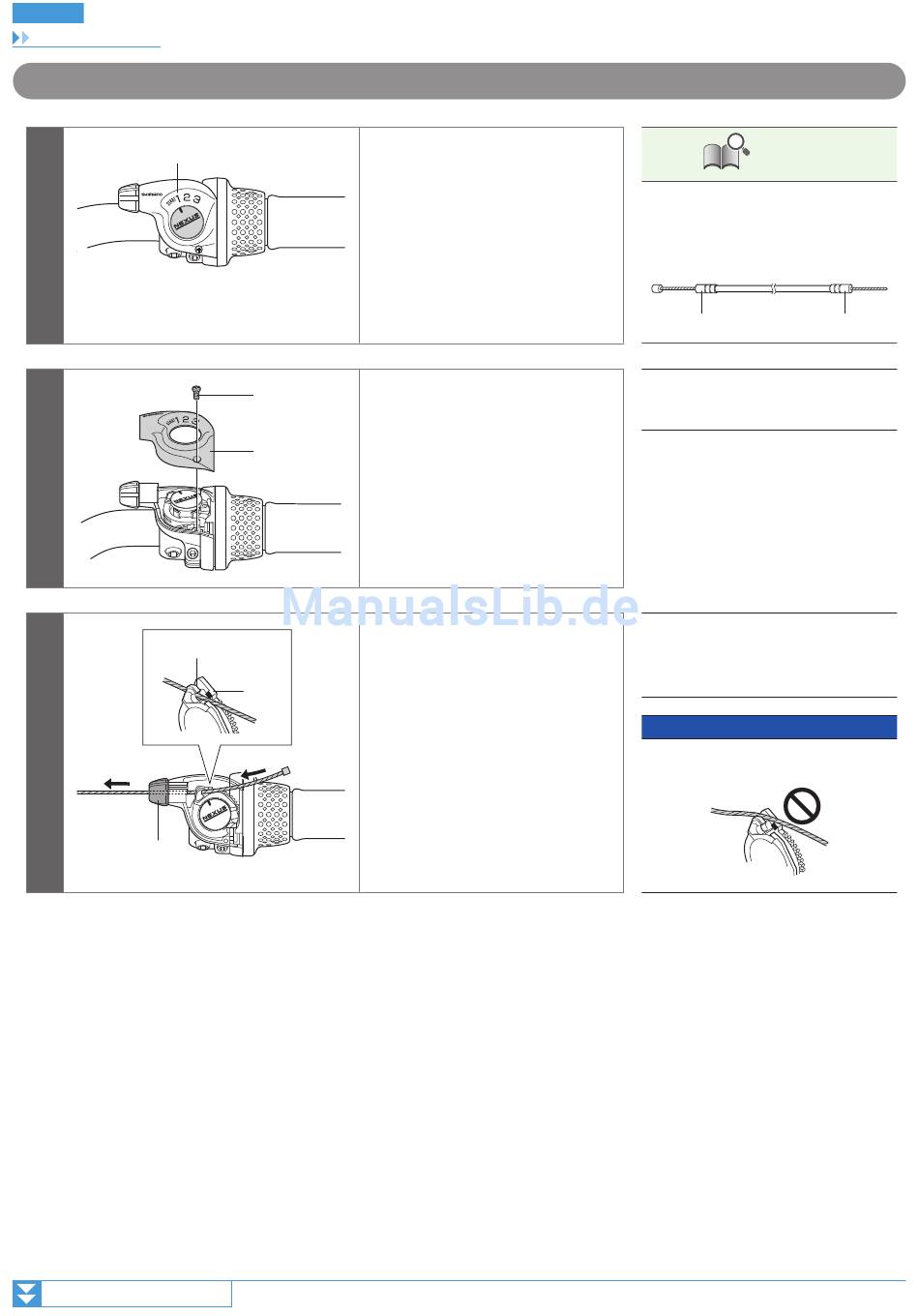

Austausch des Schaltzugs
REVOSHIFT-Hebel (Im Falle von 3S35-E)
(z)
1
2
(B)
3
(A)
Fortsetzung auf der nächsten Seite
Schalten Sie den REVOSHIFT-Hebel auf 1.
(z)
Auf 1 schalten
Lösen Sie die Abdeckungsschraube (A)
(A)
und entfernen Sie anschließend die
Anzeigenabdeckung (B).
(B)
Führen Sie den Innenzug über die Rolle.
Führen Sie den Innenzug von der Nut (B)
über die innere Nase von Rolle (C) und
(C)
anschließend durch die Öffnung im
Zughüllenhalter (A).
44
TECHNIK-TIPPS
Verwenden Sie einen Schaltzug mit Zugrolle.
*
Die Form ist abhängig vom jeweiligen
Modell.
Schalteinheitseite
Schaltgriffseite
Plastikkappe
Plastikkappe
(A)
Abdeckungsschraube
(B)
Anzeigenabdeckung
(A)
Öffnung im Zughüllenhalter
(B)
Nut in Leitrolle
(C)
Nase von Rolle
HINWEIS
Überprüfen Sie die korrekte Führung des
Innenzugs über die innere Nase der Rolle.
