MONTAGE

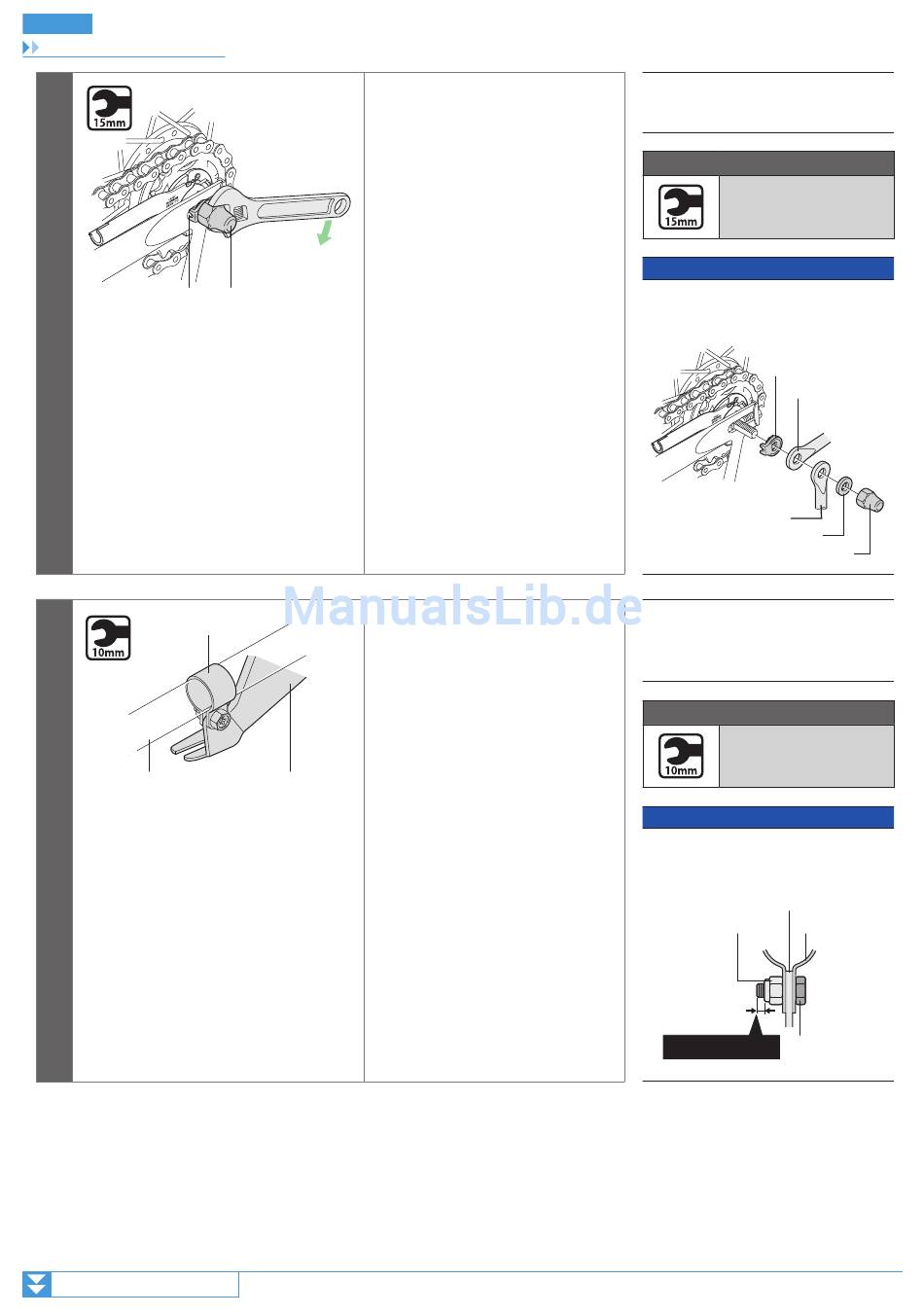

Montage der Nabe mit Schalteinheit
(A)
5
(A)
(C)
6
Fortsetzung auf der nächsten Seite
Nehmen Sie das Spiel in der Kette auf
und befestigen Sie das Rad mit der
Hutmutter (B) am Rahmen.
(B)
Befestigen Sie den Bremsarm (B) der
Inter-M-Bremse sicher an der Kettenstrebe
(C) mithilfe des Arm-Clips (A).
Ziehen Sie bei der Montage des
Arm-Clips die Clip-Schraube fest an,
während Sie die Clip-Mutter mit einem
10-mm-Schraubenschlüssel halten.
(B)
34
(A)
Sicherungsscheiben
(B)
Hutmutter
Anzugsdrehmoment
30 - 45 Nm
HINWEIS
Beachten Sie bei der Montage von Teilen wie
Schutzblechstreben an der Nabenachse die
unten dargestellte Reihenfolge.
Sicherungsscheiben
Schutzblechstrebe
Gepäcktägerstrebe
Unterlegscheibe
Hutmutter
(A)
Arm-Clip
(B)
Bremsarm
(C)
Kettenstrebe
Anzugsdrehmoment
2 - 3 Nm
HINWEIS
Vergewissern Sie sich nach der Montage des
Arm-Clips, dass die Clip-Schraube etwa 2 bis
3 mm aus der Clip-Mutter herausragt.
Bremsarm
Clip-Mutter Arm-Clip
Clip-Schraube
Ungefähr 2 bis 3 mm
(M6 × 16 mm)
