Shimano Nexus SG-3R45 Betriebsanleitung Seite 21

MONTAGE

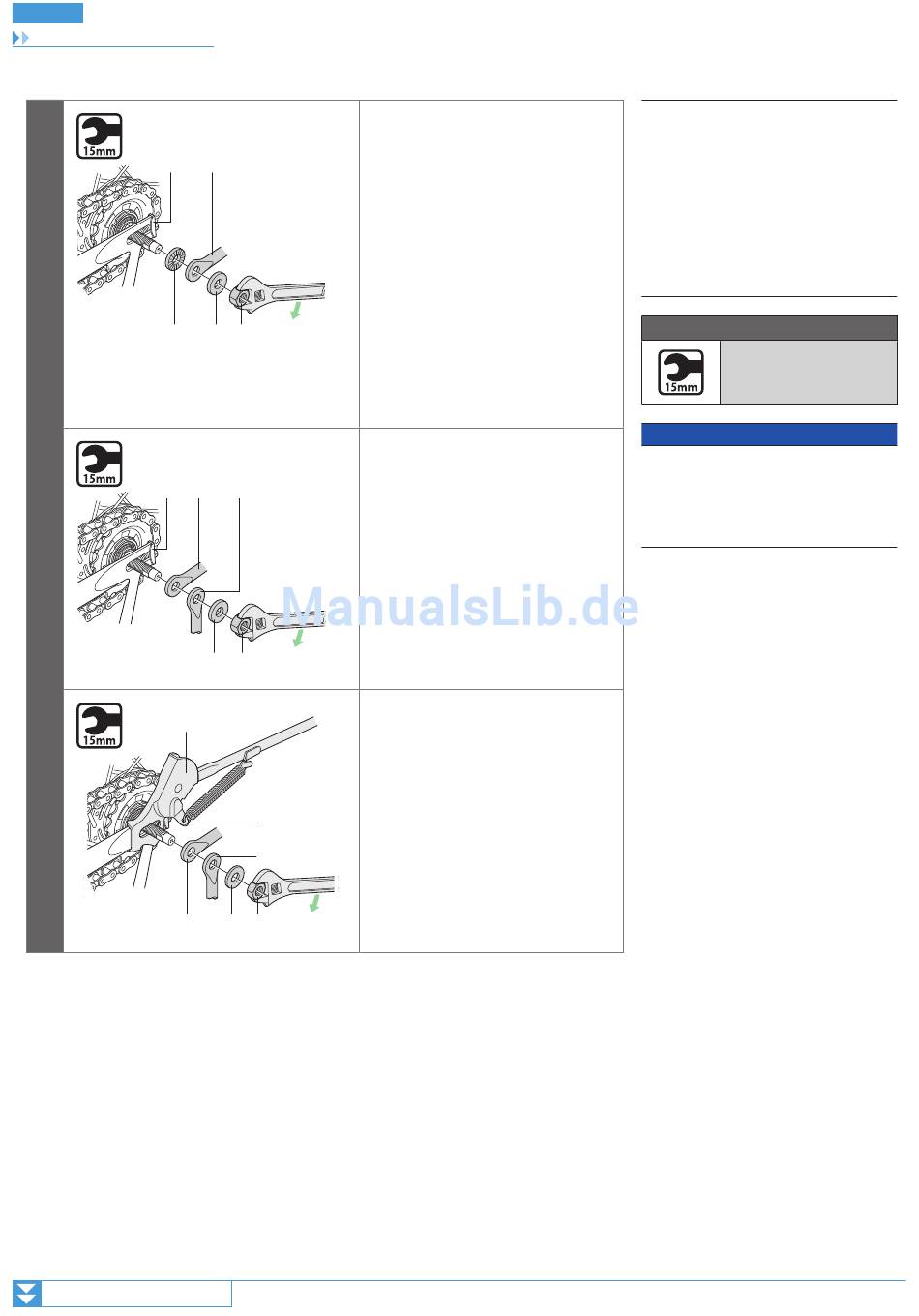

Montage der Nabe mit Schaleinheit
< Bei einer 189,4 mm langen Achse >
(A)
(C)
(A) (B)
5
(F)
(B)
Fortsetzung auf der nächsten Seite
Wenn die Gesamtbreite des
Gabelausfallendes und anderer Teile wie
Ständer und Schutzblechstrebe (B) auf
(B)
der rechten Seite der Nabenachse 8,5 bis
11,5 mm beträgt
Sichern Sie die rechte Seite der
Nabenachse mit zwei Scheiben 3,2 mm
(C) und einer Nabenmutter 9 mm (D).
Sichern Sie die linker Seite der
Nabenachse mit einer Scheibe 3,2 mm
(C) (D)
und einer Nabenmutter 9 mm.
Beispiel: Montieren Sie die Teile gemäß
der in der Abbildung gezeigten
Reihenfolge.
Wenn die Gesamtbreite des
Gabelausfallendes und anderer Teile wie
Ständer und Schutzblechstrebe auf der
(E)
rechten Seite der Nabenachse 11,5 bis
14,5 mm beträgt
Sichern Sie beide Seiten der Nabenachse
mit einer 3,2 mm Unterlegscheibe (C)
und einer 9 mm Nabenmutter (D).
Beispiel: Montieren Sie die Teile gemäß
der in der Abbildung gezeigten
(C) (D)
Reihenfolge.
Wenn die Gesamtbreite des
Gabelausfallendes und anderer Teile wie
Ständer (F) und Schutzblechstrebe auf
der rechten Seite der Nabenachse
14,5 bis 17 mm beträgt
Sichern Sie beide Seiten der Nabenachse
(A)
mit einer Scheibe 2 mm (G) und einer
Nabenmutter 7 mm (H).
(E)
Beispiel: Montieren Sie die Teile gemäß
der in der Abbildung gezeigten
(G) (H)
Reihenfolge.
21
(A)
Kettenspanner
(B)
Schutzblechstrebe
(C)
Scheibe (3,2 mm)
(D)
Nabenmutter (9 mm)
(E)
Gepäcktägerstrebe
(F)
Ständer
(G)
Scheibe (2 mm)
(H)
Nabenmutter (7 mm)
Anzugsdrehmoment
30 - 45 Nm
HINWEIS
Stellen Sie bei allen in diesem Schritt
beschrieben Fällen sicher, dass die Nabenachse
auf der rechten Seite an der Stirnfläche der
Nabenmutter um etwa 8 bis 13 mm
herausragt.
