Montage

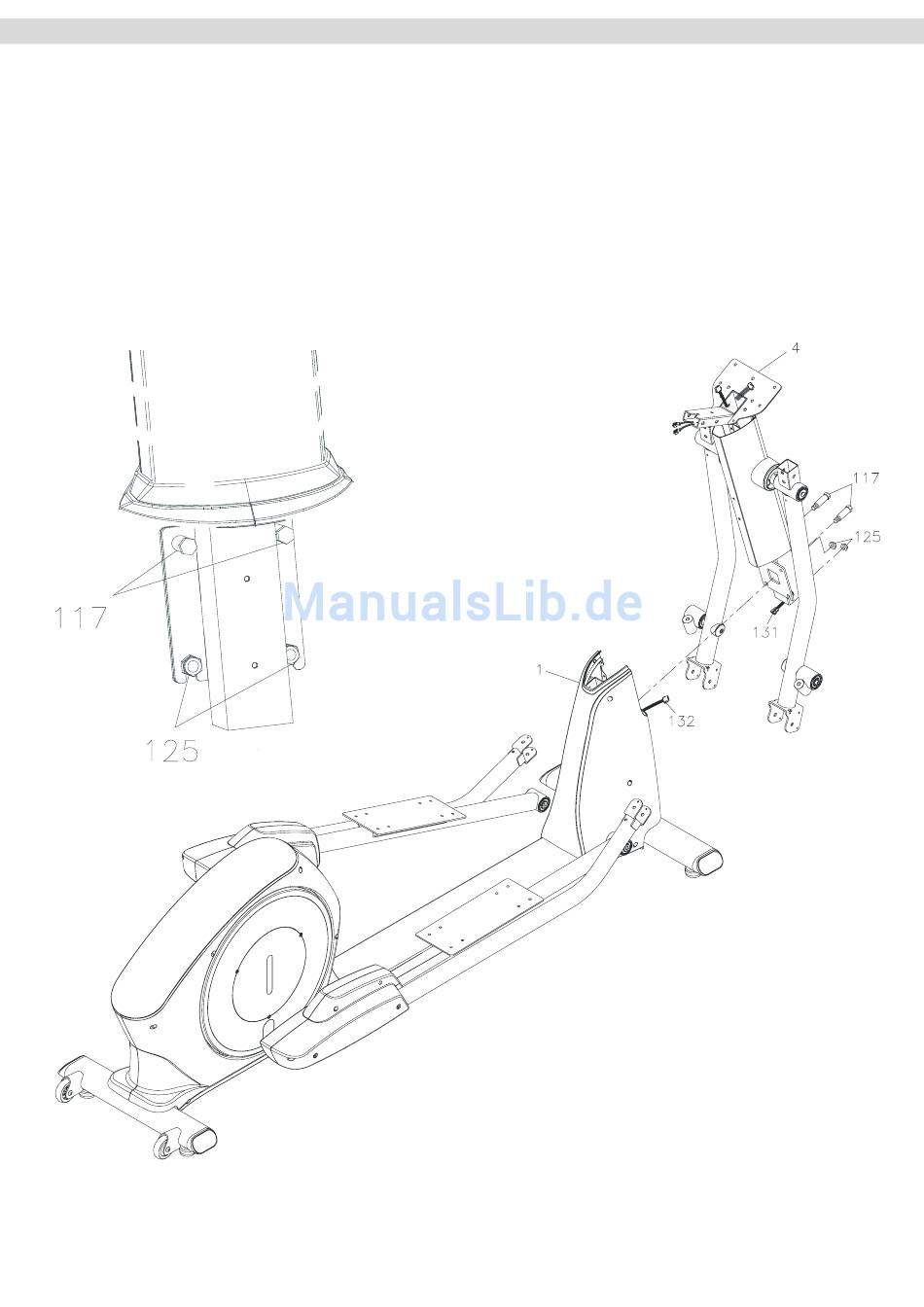

Schritt 2: Montage des Lenkerschafts
Verbinden Sie das Kabel (131), das aus dem Lenkerschaft (4) ragt mit dem Kabel (132), das aus dem Basisrahmen (1)
ragt.
An der Aufnahme des Basisrahmens (1) sind bereits zwei selbstsicherende Muttern (125) vormontiert.
Die beiden unteren Bohrungen an der Halteplatte des Lenkerschaftes haben Ausschnitte. Setzen Sie die Halteplatte mit
diesen Ausschnitten auf den Gewindestäben, an denen die Muttern (125) vormontiert sind, ein.
Setzen Sie in den beiden oberen Bohrungen der Halteplatte je eine Bolzenschrauben (117) ein und fixieren diese.
ACHTUNG:
Ziehen Sie weder die beiden Bolzenschrauben (117) noch die beiden selbstsicherenden Muttern (125) fest an.
Dies geschieht erst bei Arbeitsschritt 5.
9
