Montage
Montage
6
7
8

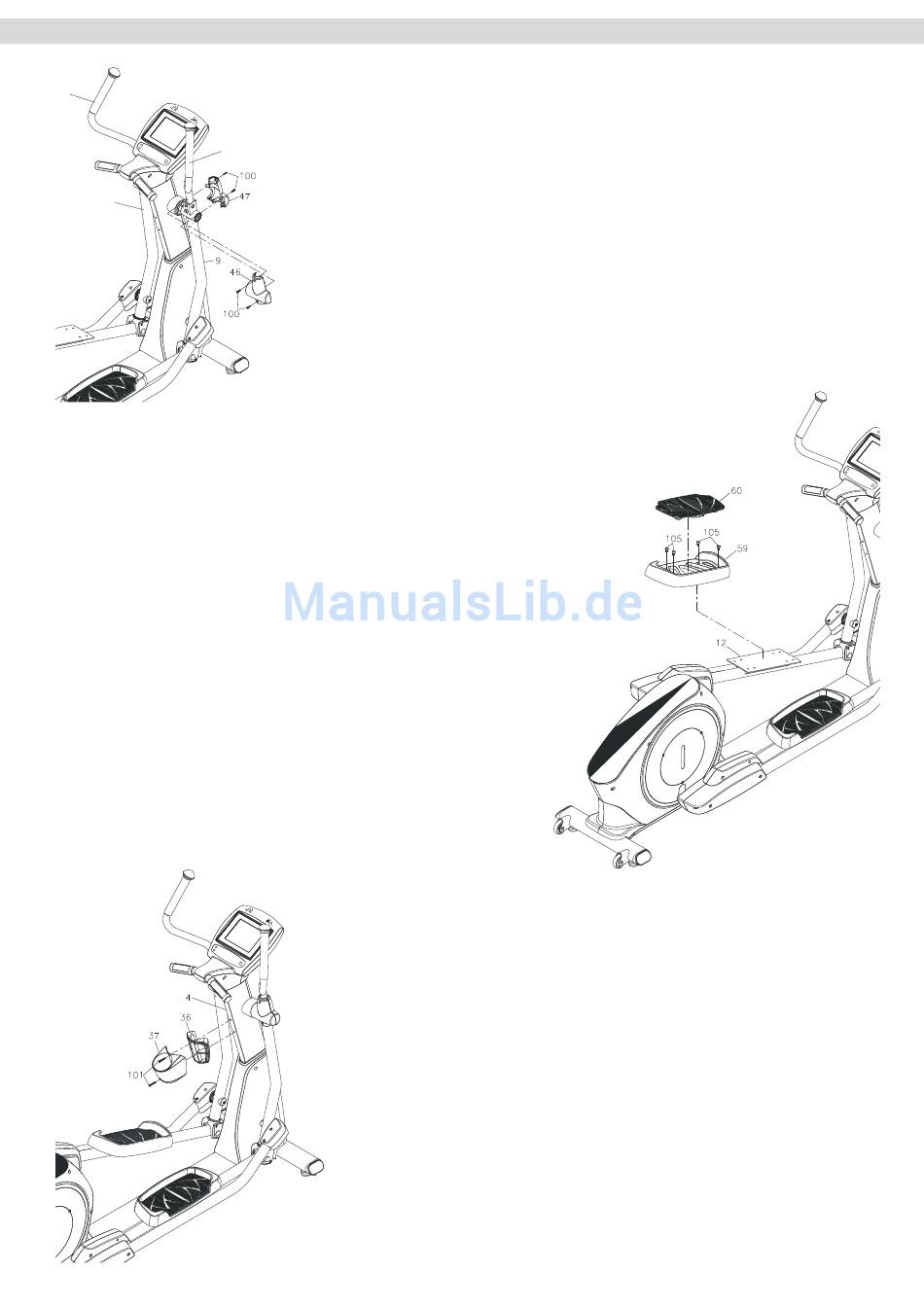

Schritt 8.3: Montage der Trittflächen
Befestigen Sie die rechte Trittfläche (59) mit vier Inbusschrauben (105) auf der Halteplatte
des linke Pedalrohrs (12).
Drücken Sie dann die Anti-Rutsch-Auflage (60) von oben auf die Trittfläche.
Verfahren Sie nun ebenso mit dem rechten Trittfläche.
Schritt 8.2: Montage der Pendelarmabdeckungen
Befestigen Sie die vordere und hintere Pendelarmabdeckung (47-hinten/46-vorne) mit
je zwei Linsenkopfschrauben (100), wie im Bild gezeigt, am Übergang rechter
Pendelarm (9) - rechter Pendelhandgriff (7).
Verfahren Sie nun ebenso mit dem linken Pendelhandgriff (6) und linken Pendelarm (8).
Schritt 8.4: Montage des Flaschenhalters
Befestigen Sie den Flaschenhalter (37) und die Verbindungsmanschette (36) mit
zwei Linsenkopfschrauben (101) am Lenkerschaft (6).
14
