Montage
Montage

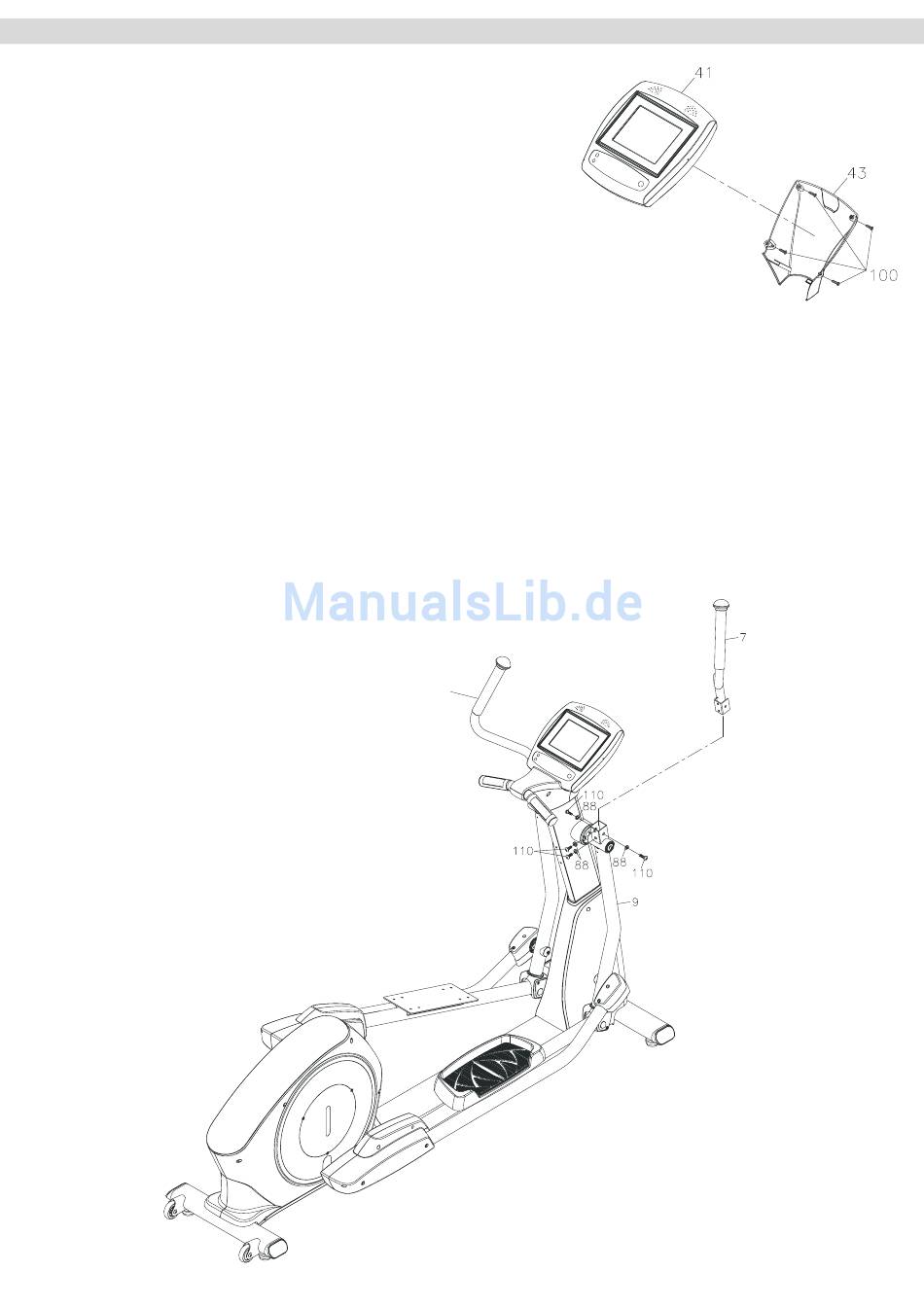

Schritt 7.4: Montage der hinteren Cockpitabdeckung
Befestigen Sie die hintere Cockpitabdeckung (43) mit vier
Linsenkopfschraube (100) an der Rückseite des Cockpits (41).
Schritt 8.1: Montage der Pendelarme
Lösen und entfernen Sie die an der oberen Aufnahme des rechte Pendelarms (9) bereits
vormontierten vier Inbusschrauben (110) und vier Federscheiben (88).
Setzen Sie nun den rechten Pendelhandgriff (7) in die obere Aufnahme des rechte Pendelarms (9)
ein und befestigen ihn mit den zuvor gelösten vier Inbusschrauben (110) und vier Federscheiben
(88).
Verfahren Sie nun ebenso mit dem linken Pendelhandgriff (6).
6
13
