Inhaltszusammenfassung für Maxxus CX 6.1

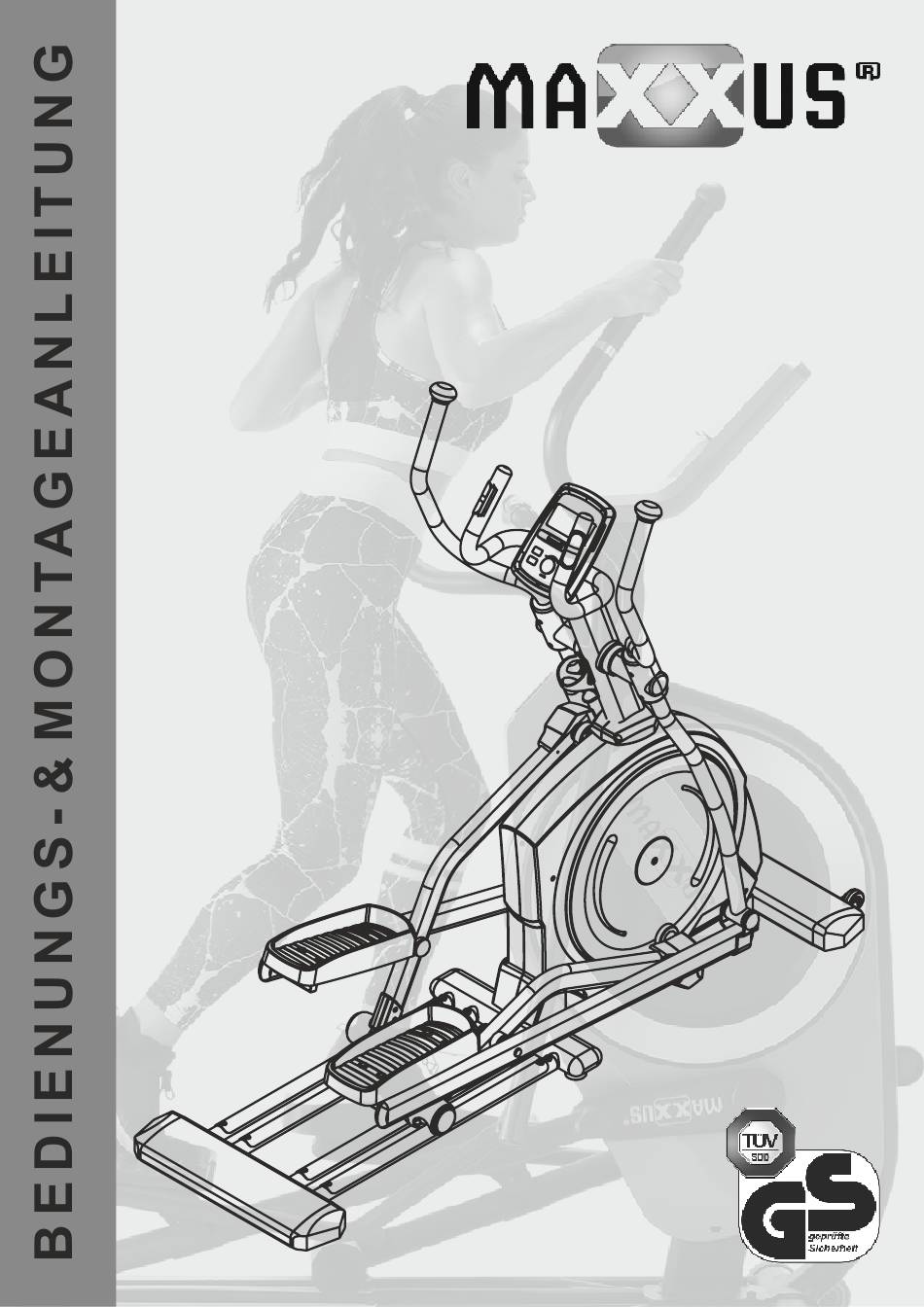

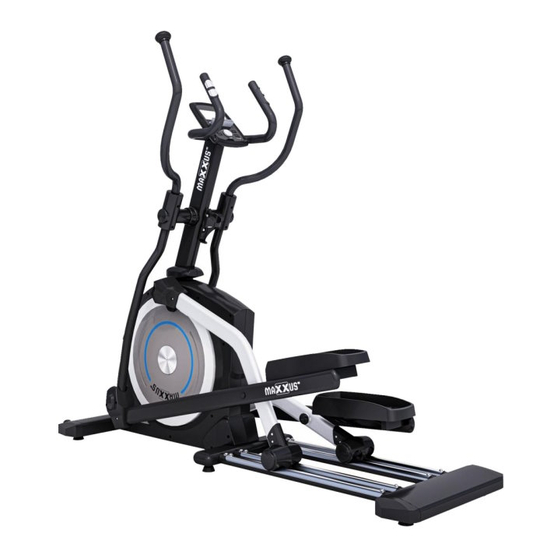

- Seite 1 CX 6.1 Crosstrainer...
- Seite 2 Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG.
- Seite 3 - Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es ® sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
- Seite 4 Geräteübersicht Pendelhandgriff Cockpit Handpuls Lenkerschaft Flaschenhalter Pendelrohr Pedale Transportrolle Pedalrohr Gleitrahmen Lieferumfang Inhalt - Karton 1 A13/A14 - Pendelgriffe A01 - Basisrahmen A07 - Gleitrohr, li. A08 - Gleitrohr, re. A02 - Lenkerschaft A15 - Handgriff A03 - Pendelrohr, li. A04 - Pendelrohr, re.
- Seite 5 Lieferumfang Inhalt - Karton 2 Gleitrahmen A05 / A06 C07/C08 Pedalrohr, links / rechts Netzadapter Abdeckung für Lenkerschaft C17/C18 Schraubeabdeckung, rund Gehäuse Abdeckung Flaschenhalter für Pendelrohre für Führungsrohre C28/C29 C32/C33 Endkappen Gehäuse Abdeckkappe für Standfüße für Gleitrollen für Trittflächen Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus.
- Seite 6 Montage Schlossschraube, (B28) Linsenkopfschraube, (B23) Sicherungsmutter, (B29) Wellenscheibe, (B30) M8x50 - 4 Stück M6x15 - 8 Stück M8 - 4 Stück Ø20xØ8x1.5T - 4 Stück Innensechskantschraube, Blechschraube, (B21) Kombischlüssel Innensechskantschlüssel M5x16 - 22 Stück 1 Stück ) M8x25 - 2 Stück M5 - 1Stück Innensechskantschraube, Sechskantschraube, (B32)
- Seite 7 Montage Montage Schritt 3: Montage des Lenkerschaftes Verbinden Sie das Kabel (D04), das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel (D05), das aus derAufnahme des Basisrahmens ragt. Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben M8x20 (3B) am Basisrahmen. ACHTUNG: Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel (D04/D05) nicht quetschen oder beschädigen...
- Seite 8 Montage Schritt 5.2: Montage der Führungsrohre Schieben Sie die vordere Aufnahme des rechten Führungsrohrs (A08) auf die kleine Achse an der rechten Antriebsscheibe des Basisrahmens und setzen Sie die Gleitrollen auf den beiden rechten Schienen des Gleitrahmens ein. Befestigen Sie das rechten Führungsrohrs (A08) mit einer Sechskantschraube M8x16 (B32) und einer Unterlegscheibe 5/16"...
- Seite 9 Montage Schritt 6: Montage der Führungsrohr-Abdeckungen Befestigen Sie die Führungsrohr-Abdeckung (C21) mit zwei Blechschrauben M5x16 (5A) vorne am rechten Führungsrohr. Verfahren Sie dann ebenso mit dem linken Führungsrohr. Schritt 7: Montage der Gleitrollen-Gehäuse Befestigen Sie die beiden Gleitrollen-Gehäuse (C32-links/C33-rechts) mit vier Blechschrauben M5x16 (5A) oberhalb der Gleitrollen am rechten Führungsrohr.
- Seite 10 Montage Schritt 8: Montage des festen Handgriffs Führen Sie das Kabel (D04), das oben aus dem Lenkerschaft (A02) ragt, sowie die Kabel des Handgriffes (A15) durch die Öffnung in der Cockpithalteplatte des festen Handgriffs (A15). Ziehen Sie die Kabelenden nur soweit heraus, wie es nötig ist um sie mit dem Cockpit zu verbinden. Befestigen Sie dann den festen Handgriff (A15) mit zwei Innensechskantschraube M8x25 (7A) am oberen Ende des Lenkerschaftes (A02).
- Seite 11 Montage Schritt 10: Montage der Lenkerschaft-Abdeckung Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit zwei Blechschrauben M5x16 (5A) am Übergang Lenkerschaft zu Basisrahmen. Schritt 11: Montage der Pendelrohr-Geäuse Befestigen Sie die beiden Pendelrohr-Geäuse (C17-links/C18-rechts) am Übergang rechter Pendelhandgriff (A14) zu rechtem Pendelrohr (A04). Verwenden Sie hierzu vier Blechschrauben M5x16 (5A). Verfahren Sie nun ebenso mit dem linken Pendelhandgriff (A13) und Pendelrohr (A03).
- Seite 12 Montage Schritt 12: Montage der Trittflächen Befestigen Sie je eine der beiden Trittflächen (C12) an den hinteren Aufnahmen des rechten und linken Pedalrohrs (A05-links/A06-rechts). Verwenden Sie hierzu pro Trittfläche je vier Linsenkopfschrauben M6x15 (2A). Nachdem Sie die Trittflächen montiert haben drücken Sie je vier Abdeckstopfen (C34) von oben in die vier Schraubenöffnung auf der Oberseite der beiden Trittflächen (C12).
- Seite 13 Bodenhöhenausgleich Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen zu können befinden sich rechts und links am hinteren Standrohr Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position.
- Seite 14 MAXXUS Entfetter-Spray. Trockenen Sie danach die Gleitrohre sehr gut ab. Nun schmieren Sie die Oberseite der Gleitrohre mit flüssigem Silikon oder dem MAXXUS Gleit-Spray ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Woche reinigen und schmieren. Schmieren Sie ebenfalls die Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen.
- Seite 15 Netzanschluss Netzkabel Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die, sich an der Vorderseite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzanschluss des Netzadapters mit einer Steckdose. ACHTUNG Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen.
- Seite 16 Cockpit USB-Anschluss mit Ladefunktion LCD-Display Ablagefach für Smartphone, Tablet-PC, Drehregler Erholungspulsmessung RESET-Taste RECOVERY RESET Körperfett-Analyse START/STOP-Taste BODYFAT START/STOP MODE Das Cockpit informiert permanent über die aktuellen Trainingswerte. Zeit - TIME Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren rückwärts bis „00:00".
- Seite 17 Cockpit Tastatur START/STOP-Taste START-Funktion: - Starten des gewählten Trainingsprogramms oder Trainingsprofils - Aktivieren der QUICKSTART-Funktion PAUSE-Funktion: Wird während des Trainings die START/STOP-Taste gedrückt, so stoppt die Anzeige der Trainingswerte und der Pausemodus wird aktiviert. Diese ermöglicht eine Unterbrechung des Trainings. Um die Pause zu beenden drücken Sie erneut die START/STOP-Taste. STOP-Funktion: Wird während des Trainings die START/STOP-Taste gedrückt, so stoppt die Anzeige der Trainingswerte und der Pausemodus wird aktiviert.
- Seite 18 Cockpit Nachdem Sie die Eingabe des Körpergewichts durch Drücken des Drehreglers bestätigt haben wechselt das Display automatisch in das Trainingsmenü. Wenn Sie bereits ein Benutzerprofil angelegt haben, so wählen Sie dies, sobald Sie das Cockpit eingeschaltet haben und im Display „USER“ erscheint durch Drehen des Drehreglers aus. Dann werden die Angaben für Geschlecht, Alter, Körpergröße und Körpergewicht abgefragt.
- Seite 19 Cockpit Trainingsprofile P1~P12 Bei dieser Trainingsart stehen dem Benutzer zwölf, bereits fest vorprogrammierte Trainingsprofile zur Auswahl. Hierbei ist der Profilverlauf nicht veränderbar. Der Benutzer hat aber die Möglichkeit die Intensität des jeweiligen Profils seinem aktuellen Fitnesszustand anzupassen. Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein und wählen Sie den Benutzer U1-U4 aus.
- Seite 20 Cockpit Freies Trainingsprofil (USER) Hier haben Sie die Möglichkeit ein Trainingsprofil pro Benutzerprofil selbst zu erstellen und dauerhaft abzuspeichern. Schritt 1: Programmauswahl Schalten Sie das Trainingsgerät ein und wählen Sie den Benutzer U1-U4 aus. Im Display blinkt „M“. Wählen Sie nun durch Drehen des Drehreglers „U“...
- Seite 21 Cockpit Schritt 4: Vorgabe der Trainingszeit Der Wert im Fenster „TIME“ blinkt. Geben Sie die Trainingszeit durch Rechts/Links-Drehen des Drehreglers ein. Sie können die Trainingszeit von 1:00 bis 99:00 Minuten in 1-Minuten-Schritten vorgeben. Schritt 5: Trainingsbeginn Drücken Sie die START/STOP-Taste um mit dem Training zu beginnen. Trainingsende Nach Ablauf des vorgegebenen Trainingszeit wird das Training automatisch beendet.
- Seite 22 Cockpit Erholungspulsmessung (RECOVERY) Der Recovery Test misst wie schnell Sie sich wieder Regenerieren, sprich wie schnell/stark sich Ihr Puls nach dem Training wieder verringert. Drücken Sie, nachdem das aktuelle Training beendet wurde bzw. nachdem Sie das Training durch Drücken der Stop- Taste beendet haben, die Taste RECOVERY und legen die Hände sofort an die Handpulssensoren.
- Seite 23 Sie auf den Pfeil in der rechten oberen Ecke des Displays klicken. Bitte beachten Sie das die MAXXUS Group GmbH & Co. KG nicht der Hersteller der APP iC+Training ist und somit nicht für deren Inhalt und Funktionen verantwortlich ist.
- Seite 24 Puls-& Herzfrequenz 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz.
- Seite 25 Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines ® uncodierten POLAR -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.
- Seite 26 Trainingsempfehlung Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen.
- Seite 27 Trainingsempfehlung Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
- Seite 28 Technische Details Cockpit Anzeige von: w Zeit w Geschwindigkeit w Strecke w Radumdrehung pro Minute w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Bremsstufe w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) w Watt Technische Details Bremssystem: Motorisches Permanent-Magnet-Bremssystem Bremskraftverstellung: computergesteuert Bremsstufen:...
- Seite 29 Explosionszeichnung...
- Seite 30 Ersatzteil-Liste Teil Bezeichnung Menge Bezeichnung Menge Teil Main Cover- Right Welded,Main frame Welded,Upright Support Main Cover- Left Welded,Dual Action Left Disc Cover End Cap for Stabilizer Bar Welded,Dual Action Right Welded,Foot Pedal Tube Left Height Adjuster Transportation Wheel Welded,Foot Pedal Tube Right Welded,Foot Tube Left Joint Cover L Welded,Foot Tube Right...
- Seite 31 All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche ® extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind.
- Seite 32 Gewährleistung* ® Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.
- Seite 33 1. Privater Direkterwerb und Betrieb in Deutschland Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.
- Seite 34 Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen.
- Seite 35 Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.
- Seite 36 Maxxus Group GmbH & Co. KG Zeppelinstr. 2 w D-64331 Weiterstadt w Germany E-Mail: info@maxxus.de www.maxxus.com...
