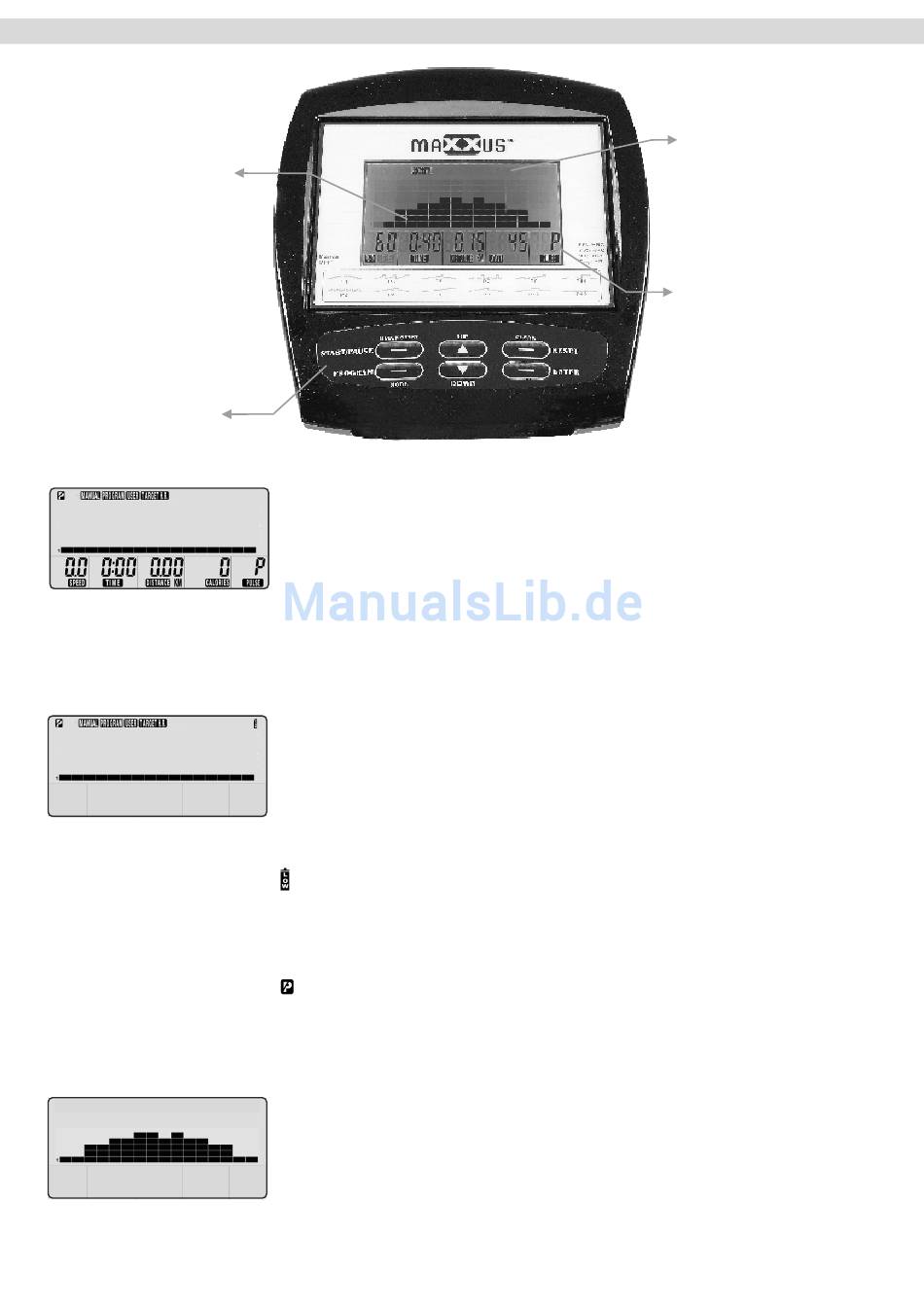

Cockpit
Display-Ebene 2:
Profilmatrix
Kontrolltasten
Display
Ebene 1: Programm- & Modusanzeige
Ebene 2: Profilmatrix
Blue-Backlight-Hintergrundbeleuchtung
Das Display ist mit einer blauen Hintergrundbeleuchtung unterlegt. Dies ermöglicht die
bessere und einfachere Ablesbarkeit von Trainingsdaten gerade bei schlechten
Lichtverhältnissen.
LCD-Display
Das Multifunktions-LCD-Display ist in drei Ebenen unterteilt:
Ebene 1: Programm- & Modusanzeige
Ebene 2: Profilmatrix
Ebene 3: Trainingsdaten
Programmanzeige
Im oberen Bereich des Displays werden die Programme angezeigt:
• MANUAL
•
PROGRAM
•
USER
•
TARGET H.R.
Vor der programmauswahl blinken die Programmnamen. Während des Trainings wird
das aktuell gewählte Programm angezeigt.
Akku-Ladezustand
Das Cockpit wird kurzfristig über vier Akkus mit Strom versorgt, wenn mit der
Tretbewegung ausgesetzt wurde. Wenn das „LOW"-Zeichen in der rechten oberen
Ecke des Displays erscheint muss mit der Tretbewegung wieder begonnen werden, da
ansonsten das Cockpit sich selbstständig abschaltet.
Pause-Modus
Wird während des Trainings die START/PAUSE-Taste gedrückt, so wird das aktuelle
Training unterbrochen und das Cockpit geht in den Pause-Modus. Dies wird durch das
„P"-Zeichen in der linken oberen Ecke angezeigt.
Profilmatrix
Das Cockpit verfügt über 8x16 Dot-Matrix.
Dies bedeutet, dass die Matrix aus 16 Segmenten (horizontal) mit je 8 Feldern
(vertikal) besteht.
Diese zeigt den grafischen Verlauf eines Trainingsprofils bzw. zeigt grafisch die aktuell
gewählte Widerstandsstufe an. Bitte beachten Sie, dass ein Feld der vertikalen
Anzeige immer 2 Widerstandsstufen abdeckt.
17
Display-Ebene 1:
Programmanzeige
Display-Ebene 3:
Trainingsdaten
