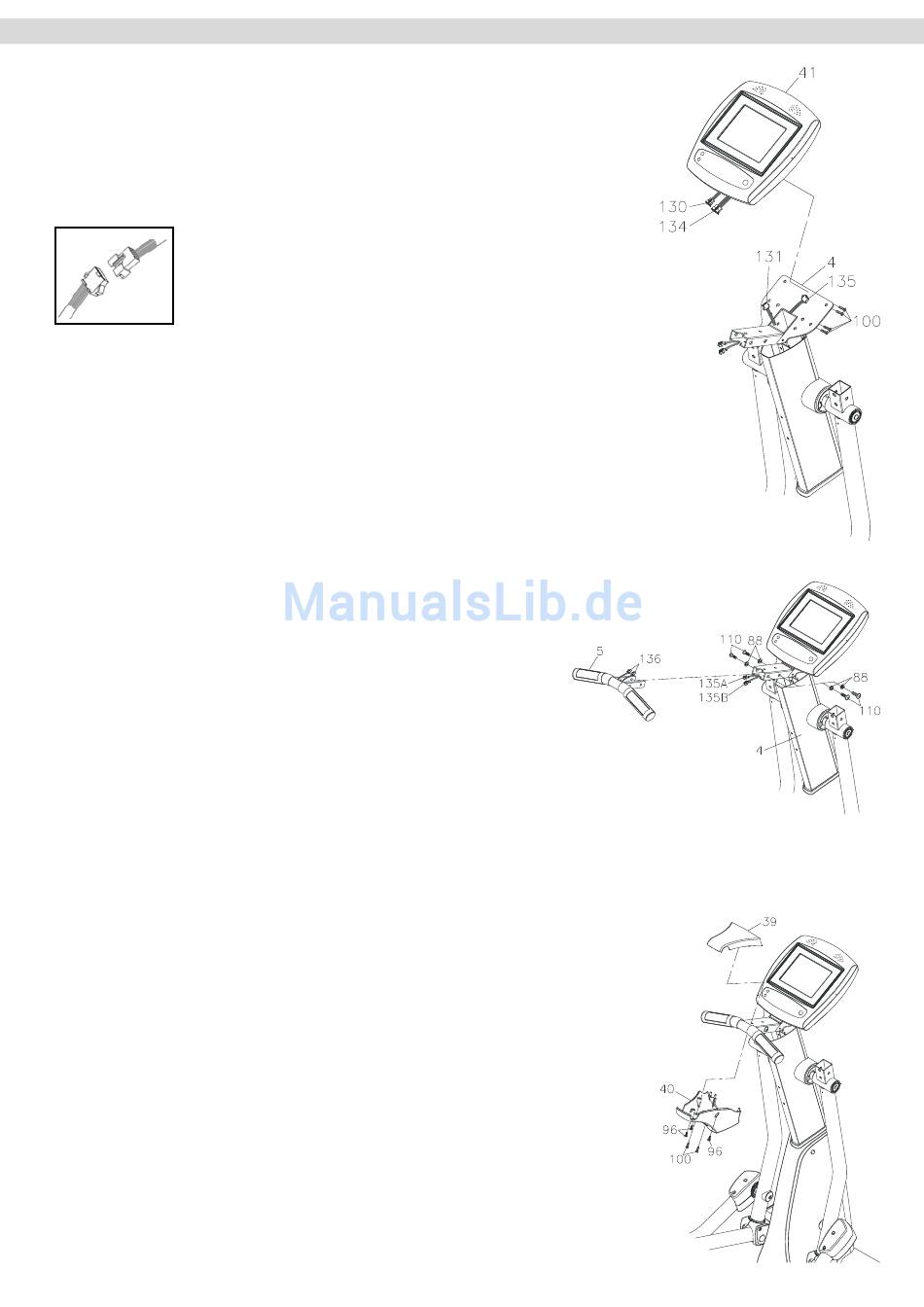

Schritt 7.1: Montage des Cockpits
Verbinden Sie das Kontrollkabel (131), das aus dem Lenkerschaft (4) ragt, mit dem
Cockpitkabel (130), das aus dem Cockpit (41) ragt.
Verbinden Sie dann das Pulskabel (135), das aus dem Lenkerschaft (4) ragt, mit dem
Pulskabel (134), das aus dem Cockpit (41) ragt.
Befestigen Sie nun das Cockpit (41) am Cockpithalter des Lenkerschaftes (4) mit vier
Linsenkopfschrauben (100).
Schritt 7.2: Montage des Handgriffs
Verbinden Sie die Kabel der Handpulsmessung (136), die aus dem
Handgriff (5) ragen mit den Verbindungskabeln (135A/135B), die aus der
vorderen Aufnahme des Lenkerschafts (4) ragen.
Lösen Sie dann die bereits an der vorderen Aufnahme des Lenkerschafts
(4) vormontierten vier Inbusschrauben (110) und vier Federscheiben (88).
Setzen Sie dann den Handgriff (5) an der vorderen Aufnahme des
Lenkerschafts (4) ein und befestigen ihn mit den zuvor gelösten vier
Inbusschrauben (110) und vier Federscheiben (88).
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel der
Handpulsmessung nicht quetschen oder beschädigen.
Schritt 7.3: Montage der Handgriffabdeckung
Befestigen Sie die obere und untere Handgriffabdeckung (39-oben/40-unten)
an der vorderen Aufnahme des Lenkerschafts (4) mit zwei Linsenkopf-
schrauben (100) und drei Linsenkopfschrauben (96).
