Montage
Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten
Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der
Bauteile anhand der einzelnen Montageschritte auf den folgenden Seiten dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor
der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen
durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.

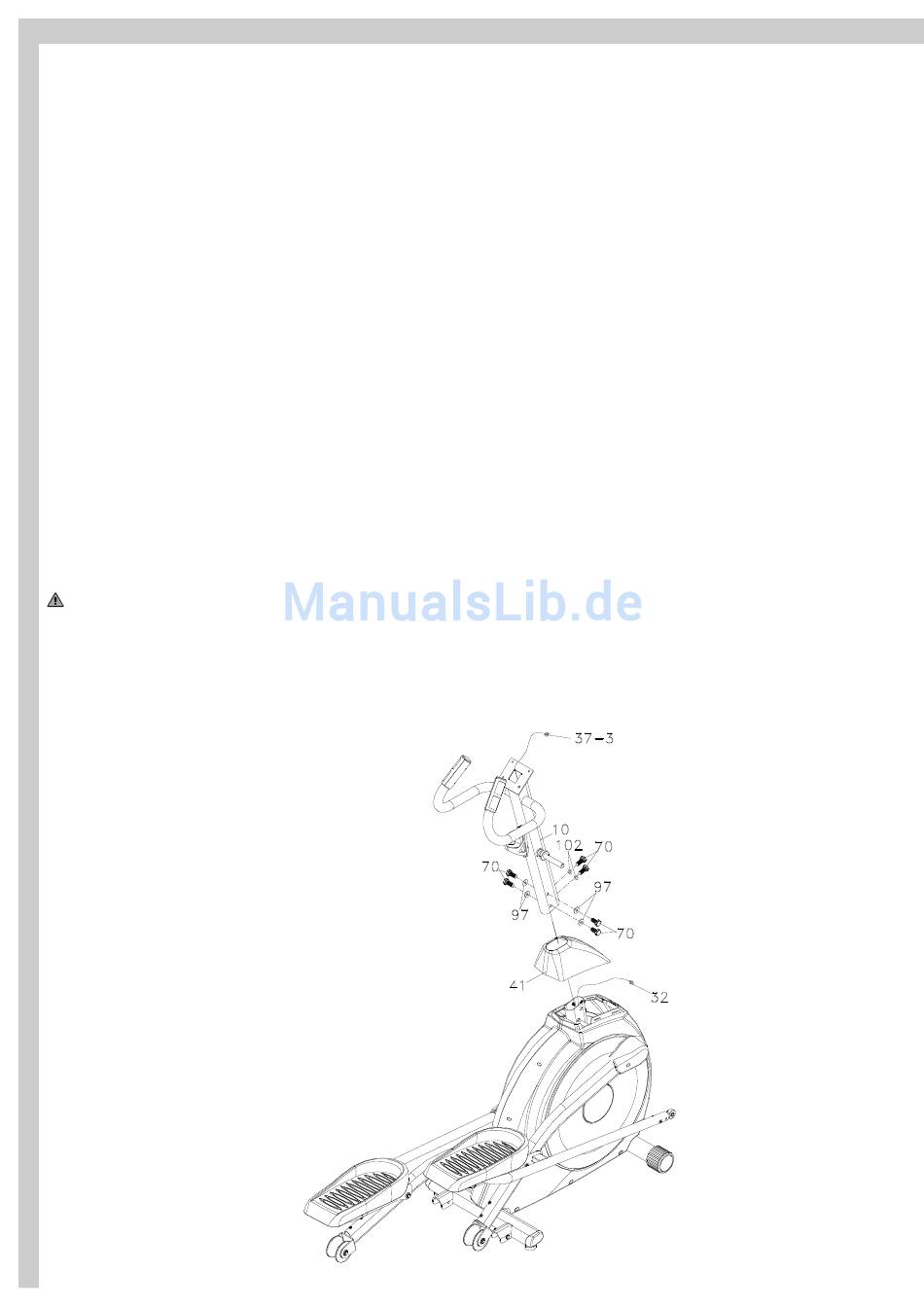

Schritt 1.1: Montage des Lenkerschaftes
Schieben Sie die Lenkerschaftabdeckung (41) von unten auf den Lenkerschaft (10).
Achten Sie hierbei auf die richtige Position der Abdeckung.
Führen Sie nun das Computerabel (32), das aus der Lenkerschaftsaufnahme des Hauptrahmens (1) ragt, durch den
Lenkerschaft nach oben.
Setzen Sie nun den Lenkerschaft (10) in die Lenkerschaftsaufnahme des Hauptrahmens (1) ein und befestigen Sie
diesen rechts und links mit je zwei Schrauben (70) und Unterlegscheiben (97).
Befestigen Sie dann den Lenkerschaft (10) von vorne mit zwei gewellten Unterlegscheiben (102) und zwei
Schrauben (70).
ACHTUNG:
Achten Sie hierbei unbedingt darauf, dass Sie das Computerkabel im Inneren des Lenkerschaftes nicht
beschädigen.
