- Seite 1 CX 810 Crosstrainer...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht

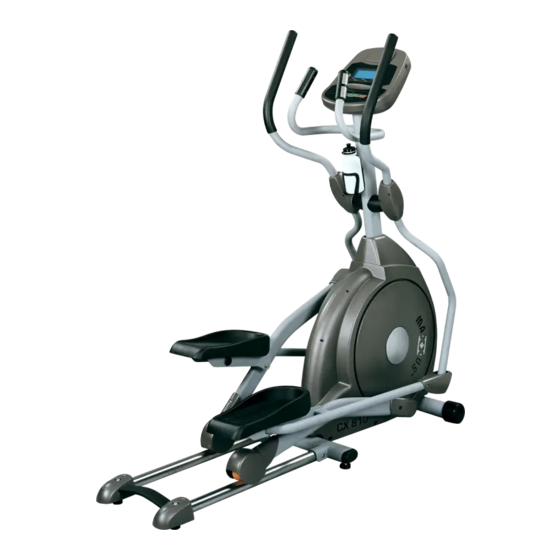

Geräteübersicht Cockpit Pendel-Handgriff Handpulssensoren Fester Handgriff Trinkflasche mit Halter Lenkerschaft Pedalrohr Trittfläche Gleitrahmen Gleitrolle Im Lieferumfang enthaltene Werkzeuge Kreuzschlitzschraubendreher/ Schraubenschlüssel, 12/14er Schraubenschlüssel, 13/14er Inbusschlüssel 5 mm Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge. -
Seite 5: Montage
Montage Schritt 1: Teil 102 Teil 78 Teil 70 Teil 97 Unterlegscheibe, gewellt Linsenkopfschraube Sechskantschraube Unterlegscheibe 2 Stück 4 Stück 6 Stück 4 Stück Schritt 2: Teil 97 Teil 101 Teil 75 Teil 70 Unterlegscheibe Wellscheibe Inbusschraube Sechskantschraube 2 Stück 2 Stück 6 Stück 2 Stück... - Seite 6 Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile .
-
Seite 7: Schritt 1.3: Montage Des Cockpit
Montage Schritt 1.3: Montage des Cockpit Verbinden Sie alle Kabel, die aus dem Lenkerschaft (10) ragen mit den entsprechenden Anschlüssen auf der Rückseite des Cockpits (31). Die überschüssigen Kabel schieben Sie nun vorsichtig in den Lenkerschaft zurück. Befestigen Sie jetzt das Cockpit (31) auf dem Cockpithalter des Lenkerschaftes (10) mit den Schrauben (78). ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht beschädigen! - Seite 8 Montage Schritt 2: Montage der Pendelrohre und Pendelhandgriffe Schieben Sie je eine Wellscheibe (101) rechts und links auf die Querachse des Lenkerschaftes (10). Schieben Sie die Pendelrohre (4/links u. 5/rechts) auf die Querachse des Lenkerschaftes (10) und befestigen Sie diese mit den Schrauben (70) und den Unterlegscheiben (97). Setzen Sie nun die Pendelhandgriffe (13/links u.
- Seite 9 Montage Schritt 3.1: Verbindung (Knickgelenk) von Pendelrohr und Verbindungsrohr Verbinden Sie das vordere Ende des rechten Verbindungsrohres (8) mit der Aufnahme am unteren Ende des rechten Pendelrohrs (5). Verschrauben Sie diese dann mit der Schraube (71), der Unterlegscheibe (98) und mit der Mutter (105). Verfahren Sie nun ebenso mit dem Knickgelenk des linken Verbindungsrohres (7).
-
Seite 10: Schritt 4: Montage Der Abdeckungen
Montage Schritt 4: Montage der Abdeckungen In diesem Schritt werden die einzelnen Abdeckungen montiert. 1. Pendelrohr-Abdeckungen (Abbildung 1) Befestigen Sie die linken Pendelrohr-Abdeckungen (54/vorne und 55/hinten) und die rechten Pendelrohr- Abdeckungen (56/vorne u. 57/hinten) an der Verbindungsstelle zwischen Pendelrohr (4 u. 5) und Pendel-Handgriff (13 u. -
Seite 11: Standort, Transport & Lagerung
Standort, Transport & Lagerung Transport Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich hinter das Gerät und greifen mit beiden Händen den Quergriff. Heben Sie nun das Gerät hinten soweit an, bis Sie gerade stehen und das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt. -
Seite 12: Pflege, Reinigung & Wartung
Silikon ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Monat einschmieren. Schmieren Sie ebenfalls die Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen. Silikon erhalten Sie in unserem Onlineshop unter www.maxxus.de, oder in unserem Showroom in Groß-Gerau. -
Seite 13: Cockpit
Cockpit Profilmatrix Trainingswerte Display-Taste Kontrolltasten Die Anzeige der Trainingsdaten ist in drei Blöcke unterteilt. Zwischen den einzelnen Blöcken wechseln Sie durch Drücken der Display-Taste. Nach mehrmaligem Drücken dieser Taste wechselt die Anzeige der Trainingsdaten in den SCAN-Modus. In diesem Modus wechseln die Anzeigen der einzelnen Blöcke selbständig alle 4 Sekunden. Block 1: TIME Angabe der Trainingszeit. - Seite 14 Cockpit STOP/RESET-Taste Diese Taste verfügt über vier Funktionen: 1. Stop-Funktion Wird während des Trainings die STOP-Taste 2x kurz hintereinander gedrückt, so beenden Sie das aktuelle Training. 2. PAUSE-Funktion Wird während des Trainings die STOP-Taste 1x gedrückt, so stoppen die Trainingswerte für 5 Minuten. Um die Trainingspause zu beenden und das Training wieder aufzunehmen drücken Sie die START-Taste.
-
Seite 15: Trainingsprofile (Hill, Fatburn, Cardio, Strength Und Interval)
Cockpit Manuelles Training (MANUAL), Schritt 1: Auswahl der Trainingsart Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein. Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie durch Drücken der UP/DOWN-Tasten das manuelle Training(MANUAL) aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. - Seite 16 Cockpit P2 - HILL P3 - FATBURN P5 - STRENGTH P4 - CARDIO P6 - INTERVAL Eigenes Programm (USER) Schritt 1: Auswahl der Trainingsart Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein. Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie mit den UP/DOWN-Tasten das Programm „USER“...
- Seite 17 Cockpit Herzfrequenzkonstantes Training (HRC) Schritt 1: Auswahl der Trainingsart Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein. Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie mit den UP/DOWN-Tasten das Programm „HRC“ aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.
-
Seite 18: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 19: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 20: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 21 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 22: Technische Details
Technische Details Cockpit Anzeige von: Zeit Geschwindigkeit Strecke Radumdrehung pro Minute Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Level Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details Bremssystem: Motorisches Permanent-Magnet-Bremssystem Bremskraftverstellung: computergesteuert Bremsstufen: 1 - 20 Gewicht Schwungscheibe: ca. 11 kg Antriebsart: 2-stufiger Längsrippenriemen Aufstellmaßemaße:... -
Seite 23: Explosionszeichnung
Explosionszeichnung... -
Seite 24: Teileliste
Teileliste Anzahl Bezeichnung Anzahl Bezeichnung Main Frame 37~4 Ø3x20mm_Tapping Screw Pedal Arm(L) Adaptor Pedal Arm(R) Slide Wheel , Urethane Lower Handle Bar (L) 40~1 3/8" x 2"_Thumb Head Socket Screw Lower Handle Bar (R) 40~2 Leveling Foot Bushing Housing, Pedal Arm Console Mast Cover Connecting Arm (L) Chain Cover (L) - Seite 25 Teileliste Bezeichnung Anzahl M5x15mm_Phillips Head Screw 5x16mm_Tapp ing Screw 5x25mm_Tapp ing Screw 4.8x38mm_ Self Tapping Screw 5x16mm_Tapp ing Screw Ø3.5x12m/m_ Self Tapping Screw Ø 25_C Ring Ø 17_C Ring M8 x 7T_Nyloc Nut 1/4" _Nyloc Nut 3/8" x 7T_Nyloc Nut 3/8"...
-
Seite 26: Faq - Häufig Gestellte Fragen
Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS™ Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. -
Seite 27: Zubehör
Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. MAXXUS™ Sende-Brustgurt Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz. -
Seite 28: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS™ Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS™ Group GmbH & Co. KG erworben wurden. -
Seite 29: Garantiebedingungen
Garantiebedingungen* MAXXUS™ gewährt für den Crosstrainer CX 810 eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. -
Seite 30: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
