Inhaltszusammenfassung für Maxxus CX 910

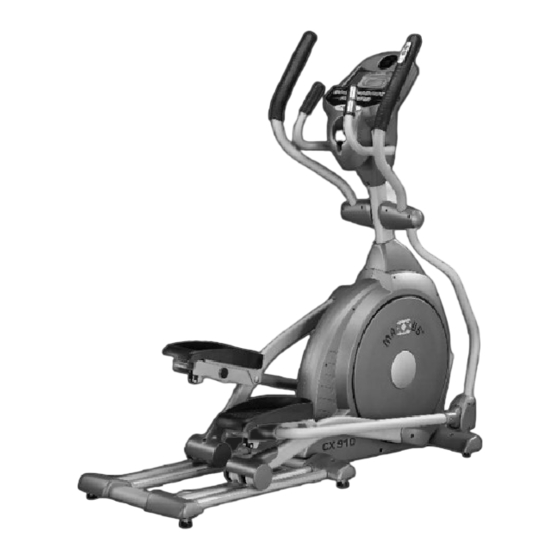

- Seite 1 CX 910 Crosstrainer...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Pendel-Handgriff Handpulssensoren Fester Handgriff Trinkflascheh alter Lenkerschaft Pedalrohr Trittfläche Gleitrahmen Gleitrolle... -
Seite 5: Montage
Montage Schritt 1: Teil 96 Teil 84 Teil 66 Federscheibe Unterlegscheibe, gewellt Linsenkopfschraube 1 Stück 2 Stück 4 Stück Teil 103 Teil 60 Sechskantschraube Sechskantschraube 2 Stück 1 Stück Schritt 2: Teil 97 Teil 81 Teil 103 Unterlegscheibe Wellscheibe Sechskantschraube 2 Stück 2 Stück 2 Stück... - Seite 6 Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile .
- Seite 7 Montage Schritt 1.2: Montage des Cockpit Verbinden Sie alle Kabel, die aus dem Lenkerschaft (12) ragen mit den entsprechenden Anschlüssen auf der Rückseite des Cockpits (30). Die überschüssigen Kabel schieben Sie nun vorsichtig in den Lenkerschaft zurück. Befestigen Sie jetzt das Cockpit (30) auf dem Cockpithalter des Lenkerschaftes (12) mit den Schrauben (66). ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht beschädigen! Schritt 2: Montage der Pendelrohre und Pendelhandgriffe Schieben Sie je eine Wellscheibe (81) rechts und links auf die Querachse des Lenkerschaftes (12).
-
Seite 8: Schritt 4: Montage Der Abdeckungen
Montage Schritt 3: Verbindung (Knickgelenk) von Pendelrohr und Verbindungsrohr Lösen Sie den Draht am vorderen Ende des rechten Verbindungsrohres (9), der die Distanzhülse (22) fixiert. Verbinden Sie nun das vordere Ende des rechten Verbindungsrohres (9) mit der Aufnahme am unteren Ende des rechten Pendelrohrs (11). - Seite 9 Montage 3. Montage der vorderen Standrohrabdeckung und der unteren Cockpitverkleidung Montieren Sie die Standrohrabdeckung (49) mit zwei Schrauben (105) am vorderen Standrohr des Hauptrahmens. 4. Montage der Cockpitverkleidung Befestigen Sie die vordere Cockpitverkleidung (126) und die hinter Cockpitverkleidung (127) von vorne mit einer Schraube (105) und von hinten mit zwei Schrauben (87) und zwei Schrauben (105).
-
Seite 10: Neigungsverstellung Der Trittflächen
Neigungsverstellung der Trittflächen Unterhalb der Trittflächen befinden sich Zughebel. Mit diesen Zughebeln können Sie die Neigung der Trittflächen in drei Positionen verstellen. Ziehen Sie den Zughebel zu sich und halten ihn gezogen. Stellen Sie nun die gewünschte Neigung der Trittfläche ein. Lassen Sie dann den Zughebel wieder los um die Neigungseinstellung der Trittfläche zu arretieren. -
Seite 11: Pflege, Reinigung & Wartung
Silikon ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Monat einschmieren. Schmieren Sie ebenfalls die Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen. Silikon erhalten Sie in unserem Onlineshop unter www.maxxus.de, oder in unserem Showroom in Groß-Gerau. -
Seite 12: Cockpit
Cockpit Ventilator Trainingsdaten Rundenanzeige Profilmatrix Trainingsdaten Informationstext Ein-/Ausschalter für Ventilator Programmtasten Zifferntastatur Kontrolltasten Trinkflaschenhalter Anzeige der Trainingsdaten SPEED TIME Anzeige der Geschwindigkeit in RPM und km/h Anzeige der Trainingszeit DISTANCE CALORIES* Anzeige der Trainingsstrecke in km^ Anzeige des Kalorienverbrauchs in Kcal WATT LEVEL Anzeige der Leistung in Watt... - Seite 13 Cockpit Puls-/Herzfrequenzmessung Handpulssensoren Bei Verwendung der Handpulssensoren zeigt Ihnen das Cockpit Ihre aktuelle Pulsfrequenz an. Herzfrequenz-Receiver Das Cockpit Ihres Trainingsgerät ist bereits werkseitig mit einem Receiver (Empfänger) für die telemetrische Herzfrequenzmessung ausgestattet. In Verbindung mit einem Sende-Brustgurt (nicht im Lieferumfang enthalten) zeigt das Cockpit Ihre Herzfrequenz an.
-
Seite 14: Vorgegebene Trainingsprofile (Hill, Fatburn, Cardio, Strength & Interval)
Cockpit Schritt 4: Vorgabe der Trainingszeit Im Display erscheint “ADJUST TIME THEN PRESS ENTER”. Geben Sie mit den UP- und DOWN-Tasten die gewünschte Trainingszeit vor. Sie können die Zeit auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben. Hierbei sind Vorgaben von 10:00 bis 99:00 Minuten möglich. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste. - Seite 15 Cockpit Hill Fatburn Cardio Strength Interval Eigene Trainingsprofile (User 1 & User 2) Schritt 1: Auswahl des Programms Im Display erscheint “SELCECT A PROGRAM OR PRESS START TO BEGIN”. Drücken Sie die entsprechende Taste des gewünschten Programms „User1“ oder „User2“. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.
- Seite 16 Cockpit Schritt 6: Vorgabe der Trainingszeit Im Display erscheint “ADJUST TIME THEN PRESS ENTER”. Geben Sie mit den UP- und DOWN-Tasten die gewünschte Trainingszeit vor. Sie können die Zeit auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben. Hierbei sind Vorgaben von 10:00 bis 99:00 Minuten möglich. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.
- Seite 17 Cockpit Herzfrequenzkonstantes Training (Hr1 & Hr2) Bitte beachten Sie, dass zur Nutzung dieser beiden Programme ein Sende-Brustgurt (nicht im Lieferumfang entahlten) benötigt wird. Schritt 1: Auswahl des Programms Im Display erscheint “SELCECT A PROGRAM OR PRESS START TO BEGIN”. Drücken Sie die entsprechende Taste des gewünschten Programms „Hr1“ oder „Hr2“. Bei dem Programm Hr1 ermittelt das Cockpit eine Zielherzfrequenz von 60% der maximalen Herzfrequenz.
-
Seite 18: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 19: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 20: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 21 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 22: Technische Details
Technische Details Cockpit Anzeige von: Zeit Geschwindigkeit Strecke Radumdrehung pro Minute Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Level Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details Bremssystem: Motorisches Permanent-Magnet-Bremssystem Bremskraftverstellung: computergesteuert Bremsstufen: 1 - 20 Gewicht Schwungscheibe: ca. 14 kg Antriebssystem: 2-stufiger Längsrippenriemen Aufstellmaßemaße:... -
Seite 23: Explosionszeichnung
Explosionszeichnung... -
Seite 24: Teileliste
Teileliste Bezeichnung Anzahl Bezeichnung Anzahl... - Seite 25 Teileliste Bezeichnung Anzahl...
-
Seite 26: Faq - Häufig Gestellte Fragen
Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS™ Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. -
Seite 27: Zubehör
Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. MAXXUS™ Sende-Brustgurt Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz. -
Seite 28: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS™ Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS™ Group GmbH & Co. KG erworben wurden. -
Seite 29: Garantiebedingungen
Garantiebedingungen* MAXXUS™ gewährt für den Crosstrainer CX 910 eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. -
Seite 30: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
