Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person
zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der
Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte. Achten Sie insbesondere während der Montage auf Ihre persönliche Sicherheit. Tragen Sie
geeignete Arbeitshandschuhe, lassen Sie sich bei schweren und sperrigen Bauteilen von einer zweiten Person helfen
und sicheren Sie beweglichen Bauteilen so ab, dass während der Montage keine Körperteile einklemmt werden können.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.

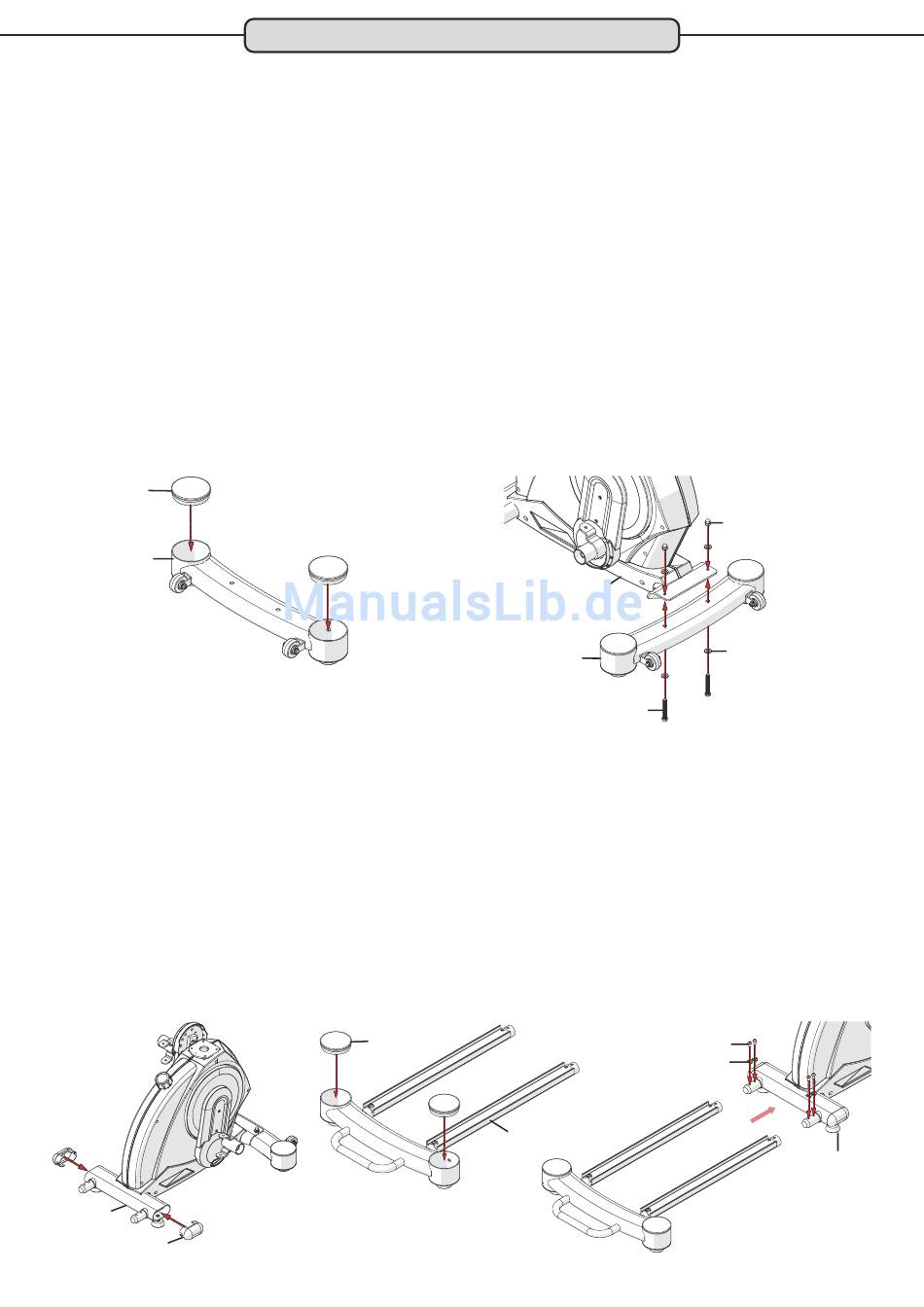

Schritt 1: Montage des Standfußes
Setzen Sie die beiden Abdeckkappen, rund (C21) rechts und links Standrohr (A17) ein.
Befestigen Sie den Standfuß (A17) an der vorderen Aufnahme des Basisrahmens (A01).
Verwenden Sie hierzu zwei Sechskantschrauben (B41), vier Unterlegscheiben (B42) und zwei Hutmuttern (B43).
C21
B43
A17
A01
B42
A17
B41

Schritt 2: Montage des Gleitrahmens

Setzen Sie die beiden ovalen Endkappen (C04) rechts und links am hinteren Standfuß des Basisrahmens (A01)
ein. Setzen Sie die runden Abdeckungen (C21) am Gleitrahmen (A13) ein.
Setzen Sie die Gleitrohre des Gleitrahmens (A13) in den Aufnahmen des Basisrahmens (A01) ein und befestigen
Sie diese mit je zwei Inbusschrauben (B13) und zwei Wellscheiben (B30).
C21
B13
B30
A13
A01
A01
C04
7
