Montage

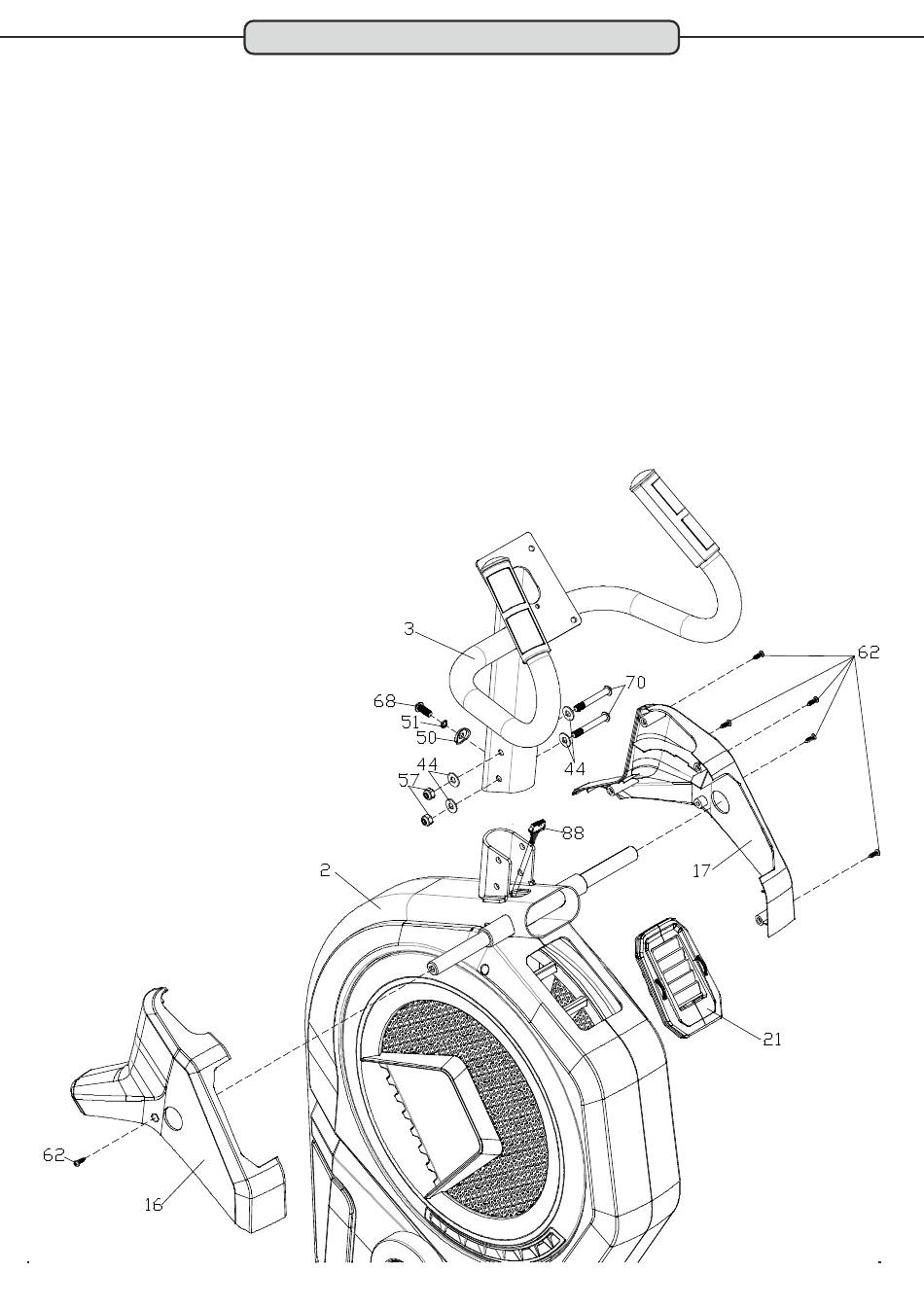

Schritt 2: Montage des Cockpitrahmens
Führen Sie das Cockpitkabel (88), das aus der Aufnahme des Hauptrahmen (2) ragt von unten nach
oben durch den Cockpitrahmen (3).
Setzen Sie dann den Cockpitrahmen (3) im Hauptrahmen (2) und befestigen Sie diesen seitlich mit zwei
Innensechskantschrauben M6x50 (70), vier Unterlegscheiben Ø8,5 (44) und zwei Sicherungsmuttern
M8 (57). Von vorne befestigen Sie ihn mit einer Innensechskantschraube M8x20 (68), einer
Federscheibe Ø8 (51) und einer Distanzscheibe Ø8,5 (50).
Setzen Sie dann die seitlichen Gehäuse (17-rechts/16-links), sowie das Belüftungsgehäuse (21) am
Rahmen ein und befestigen Sie diese mit sechs Blechschrauben St4x16 (62).
ACHTUNG: Achten Sie beim Einsetzen des Cockpitrahmens (3) in den Hauptrahmen (2) unbedingt
darauf, dass Sie das Kabel nicht quetschen oder beschädigen.
7
