Montage

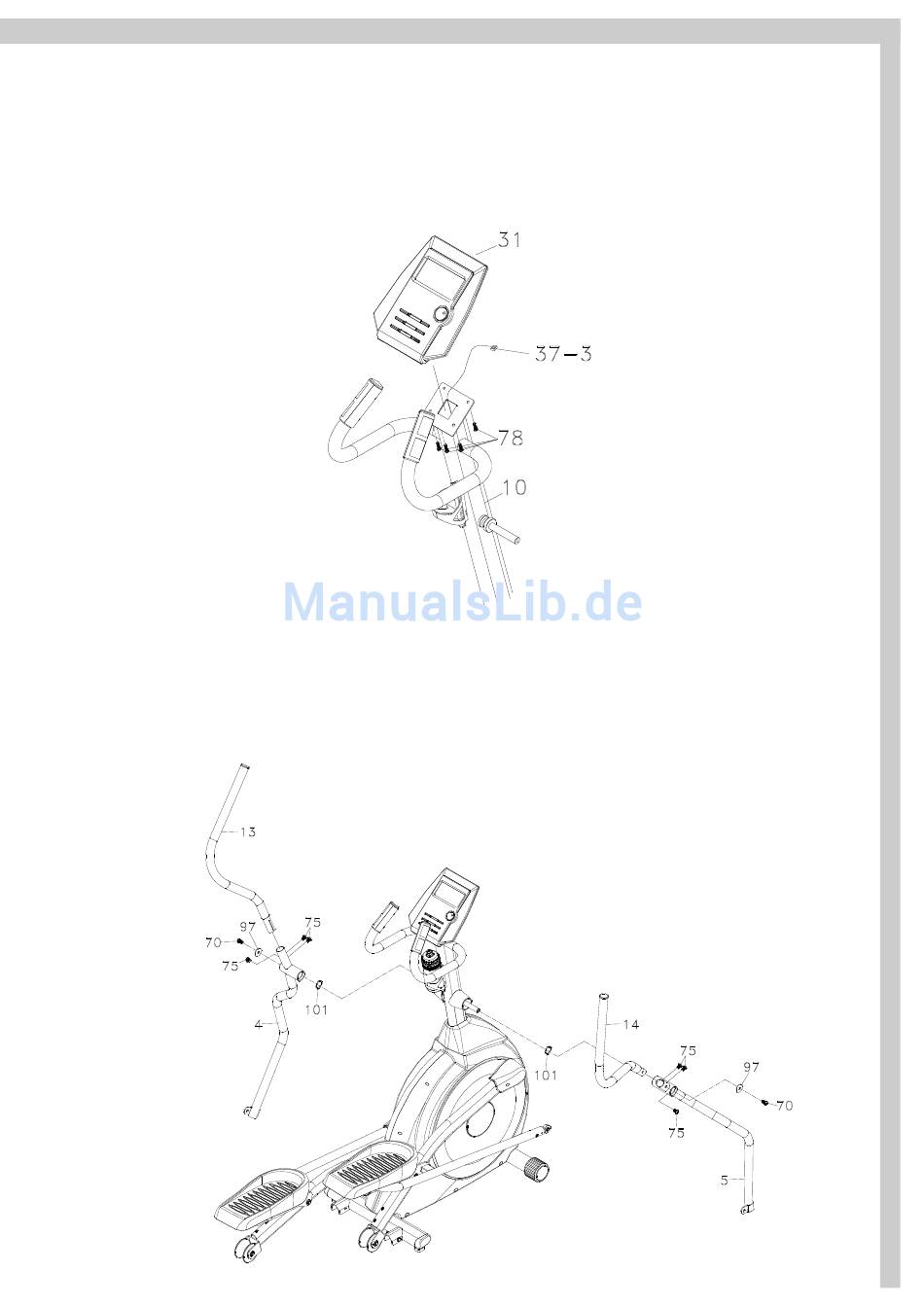

Schritt 1.2: Montage des Cockpits
Lösen Sie die, auf der Cockpitrückseite bereits vormontierten vier Linsenkopfschrauben (78).
Verbinden Sie dann das Computerkabel (32) und die Handpulskabel (37-3), die aus dem Lenkerschaft (10) ragen mit
den entsprechenden Anschlüssen auf der Rückseite des Cockpits (31).
Schieben Sie nun die überschüssigen Kabel vorsichtig zurück in den Lenkerschaft.
Montieren Sie jetzt das Cockpit (30) auf den Cockpithalter des Lenkerschaftes (10) mit den zuvor gelösten vier
Linsenkopfschrauben (78).
Schritt 2: Montage der Pendelarme & Pendelrohre
Schieben Sie je eine Wellscheibe (101) rechts und links auf die Querachse des Lenkerschaftes (10).
Schieben Sie dann die Pendelrohre (4/links u. 5/rechts) auf die Querachse des Lenkerschaftes (10) und befestigen Sie
diese mit der Schraube (70) und der Unterlegscheibe (97).
Setzen Sie nun die Pendelarme (13/links und 14/rechts) in die Aufnahmen der Pendelarme (4 u. 5).
Befestigen Sie diese mit den Schrauben (75).
7
