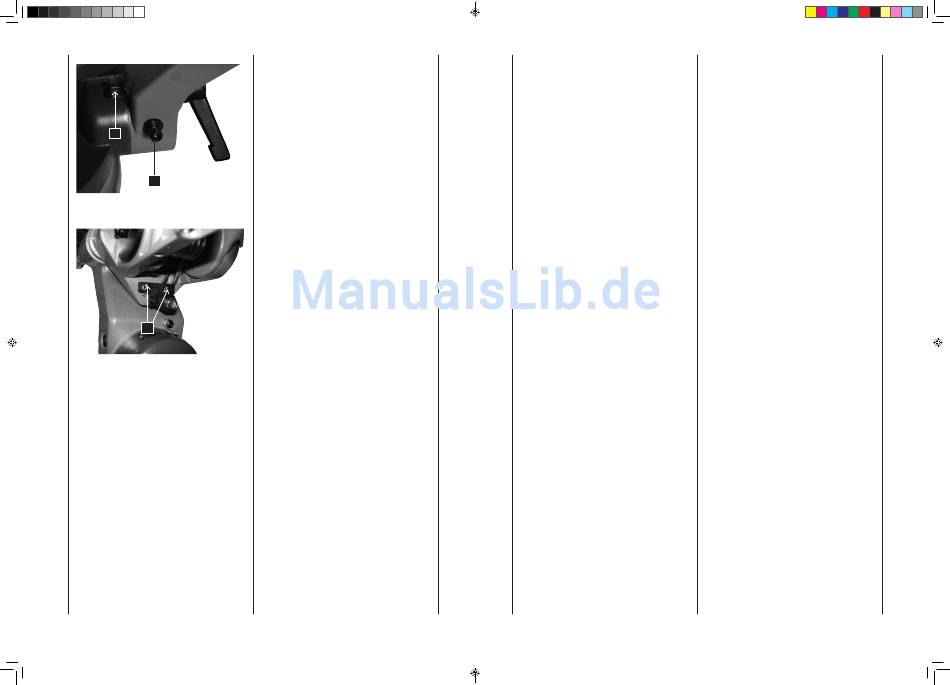

Fig. 4
3
4
Fig. 5
1
78
Açısal durakları 45°'ye ayarlamak (Şekl. 4)
• Açısal durağı 45°'ye ayarlamak için kesme başlığı-
nı sola hareket ettirin ve (3) nolu gösterge üzerinde
45°'lik açıya ulaşana kadar Allen anahtarı ile (4) nolu
vidayı sıkıştırın.
Aynası Ayarlamak
• Kesme başlığını indirin ve kilit pimine itin. Tablanın 0
açı pozisyonunda olduğundan emin olun.
• Testere bıçağının yanına, aynasına değecek şekilde
bir ayarlı gönye yerleştirin.
• Bıçak yüzey ile temas etmiyorsa vidaları gevşetin.
• Aynası ayarlayın böylece aynas yüzeye tamamen de-
ğecektir. Vidaları sıkıştırın.
Lazer hattının ayarlanması (Şekl.5)
• Lazer ışığını ayarlayabilmek için bir raf kullanın (yakla-
şık 200 mm x 300 mm). Doğru bir açı hattı işaretleyin
ve tablanın taşıma yüzeyine rafı yerleştirin.
• İşareti testere bıçağının merkezine hizalayın ve sıkma
papucu ile kilitleyin.
• Akü kapağı üzerindeki on/off (açma/kapama) düğme-
sini kullanarak lazeri açın.
• Lazer hattını ayarlayabilmek için iki yarıklı vidaları 1
çıkartın. Lazer ünitesini, lazer hattı işaretlenmiş hatla
çakışana kadar hareket ettirin.
DİKKAT: Lazer hattını kesimin ortasında yada sahada
çalışıyorken de ayarlayabilirsiniz.
• Yarıklı vidaları tekrar sıkıştırın ve gerektiğinde onları
tekrar ayarlayın.
Güç Kaynağına Bağlantı Yapmak
Güç kaynağını ve gönye makinanıza uyumlu fişi kontrol
edin. Motorun anma değeri plakasına ve gönye makina-
sının üzerindeki plakaya bakın. Değişiklikler her zaman
yetkili bir elektrikçi tarafından yapılmalıdır.
Bu, topraklanmış bir güç kaynağı sistemine ihtiyaç gerek-
tirmeyen çift izolasyonlu bir alettir
IKAZ! Prizi güç kaynağı fişine takarken veya fişten çı-
kartırken priz üzerinde bulunan terminallere dokun-
maktan kaçının. Dokunmak ciddi bir elektrik çarpma-
sına neden olacaktır.
Uzatma Kablosu Kullanmak
Her hangi bir uzatma kablosu kullanımı biraz güç kaybı-
na neden olur. Bunu minimunda tutmak, aşırı ısınmadan
ve muhtemel motor yanmasından kaçınmak için uzatma
kablosu için minimun olan elektrik telinin boyutunu belir-
lemek için uzman bir elektrikçiden tavsiye alın.
Uzatma kablosunun bir ucunda güç kaynağının fişine
uyumlu topraklanmış bir priz, diğer ucunda ise bu maki-
nanın prizine uygun topraklanmış bir fiş olmalıdır.
Impostazione della scala goniometrica a 45° (Fig. 4)
• Per impostare il dispositivo di arresto a 45° muovere
la testa di taglio a sinistra e regolare la vite (4) con la
chiave a brugola fino a raggiungere i 45° sulla scala
(3).
Regolazione della superficie di contatto
• Abbassare la testa di taglio e premere l'innesto di bloc­
caggio. Accertarsi che il banco si trovi ad un angolo di
smusso di 0°.
• Applicare un goniometro universale alla superficie di
contatto e alla lama di sega.
• Allentare le viti, se la lama di sega non tocca il gonio­
metro.
• Regolare la superficie di contatto in modo tale che toc­
chi completamente il goniometro. Serrare nuovamente
le viti.
Regolazione della linea laser (Fig. 5)
• Per regolare il raggio laser usare una tavoletta (c. 200
mm x 300 mm). Tracciare una linea nell'angolo destro
e posizionare la tavoletta sulla superficie portante del
tavolo.
• Allineare la marcatura centralmente con la lama della
sega e fissarla con la ganascia di bloccaggio.
• Accendere il laser con l'interruttore On/Off che si trova
sul coperchio della batteria.
• Per regolare la linea laser allentare entrambe le viti 1.
Ora muovere l'unità laser sino a quando la linea laser
non corrisponda alla linea marcata.
Attenzione: Calibrando in questo modo la linea laser
è possibile guidare la linea al lato o al centro del ta­
glio.
• Stringere nuovamente le viti e regolarle di nuovo se
necessario.
Collegamento alla corrente
Accertarsi che la corrente utilizzata e la presa di corrente
siano compatibili con la troncatrice/taglierina. Leggere
la targhetta identificativa applicata sul motore oppure la
potenza nominale riportata sulla troncatrice/taglierina.
Eventuali modifiche devono essere apportate sempre da
un elettricista qualificato.
Questo utensile dispone di doppio isolamento, pertanto
non è necessaria la messa a terra del sistema di alimen­
tazione.
ATTENZIONE: Evitare il contatto con i collegamenti della
spina quando la si inserisce o disinserisce dalla presa
di corrente. Il contatto può causare una grave scossa
elettrica.
Utilizzo di un cavo di prolunga
L'utilizzo di un cavo di prolunga causa una lieve perdita
di potenza. Per ridurre al minimo questo problema e onde
evitare eventuali surriscaldamenti e bruciature del mo­
tore, consultare un elettricista qualificato per conoscere
la sezione minima del cavo di prolunga.
Il cavo di prolunga deve presentare a un'estremità una
spina messa a terra adeguata alla presa, e all'altra estre­
mità una presa messa a terra, adeguata alla presa della
macchina.
Ajuste de los topes angulares a 45° (Fig. 4)
• Para ajustar el tope angular a 45º mueva la cabeza de
corte hacia la izquierda y ajuste el tornillo (4) con la
llave Allen provista hasta alcanzar la posición de 45°
en la escala (3).
Instalación del dispositivo de referencia
• Incline el cabezal cortante y rompa en anclaje. Ase­
gúrese de que la mesa tiene un ángulo en inglete de
0º.
• Fije un transportador universal en el dispositivo de
referencia y en la hoja de la sierra.
• Desatornille el tornillo cuando la hoja de la sierra no
roce el transportador.
• Ajuste el dispositivo de referencia de tal modo que
el transportador lo toque completamente. Atornille el
tornillo otra vez.
Calibración de la línea de láser (Fig. 5)
• A fin de calibrar el rayo láser, tome una tabla (de aproxi­
madamente 200 mm x 300 mm). Marque una línea en
el ángulo derecho y coloque la tabla sobre la superficie
de la mesa.
• Dirija la marcación al medio de la hoja de sierra y
apriétela con la abrazadera plana.
• Encienda el láser con el botón de Encendido/Apagado
sobre la tapa de la batería.
• Para calibrar la línea del láser, libere ambos tornillos
con cabeza ranurada 1.
Ahora, ubique la unidad del láser hasta que coincida
la línea del láser con la línea marcada.
Atención: usted podrá ajustar la línea de láser de ma­
nera que corra al costado o por el medio del corte.
• Vuelva a colocar los tornillos con cabeza ranurada y
ajústelos si es necesario.
Unión al suministro de energía
Compruebe que el suministro de energía a utilizar y el
enchufe coincidan con la sierra ingletadora con cubierta.
Mire la placa de identificación del motor o la potencia
nominal de la sierra ingletadora. Cualquier tipo de cambio
debe llevarse a cabo por electricistas cualificados.
Herramienta está doblemente aislada, de ahí que la toma
de tierra del sistema de abastecimiento de energía sea
innecesaria.
¡ATENCIÓN! Evite el contacto con la conexión del enchufe
cuando esté conectado a la corriente o evite tirar de él. El
contacto puede causar un gran calambre.
Utilización de una alargadera
La utilización de una alargadera causa una pérdida de
potencia. Para mantener la mínima y evitar un sobreca­
lentamiento o un posible incendio del motor, consulte a
un electricista cualificado para saber el mínimo grosor
del hilo de la alargadera.
