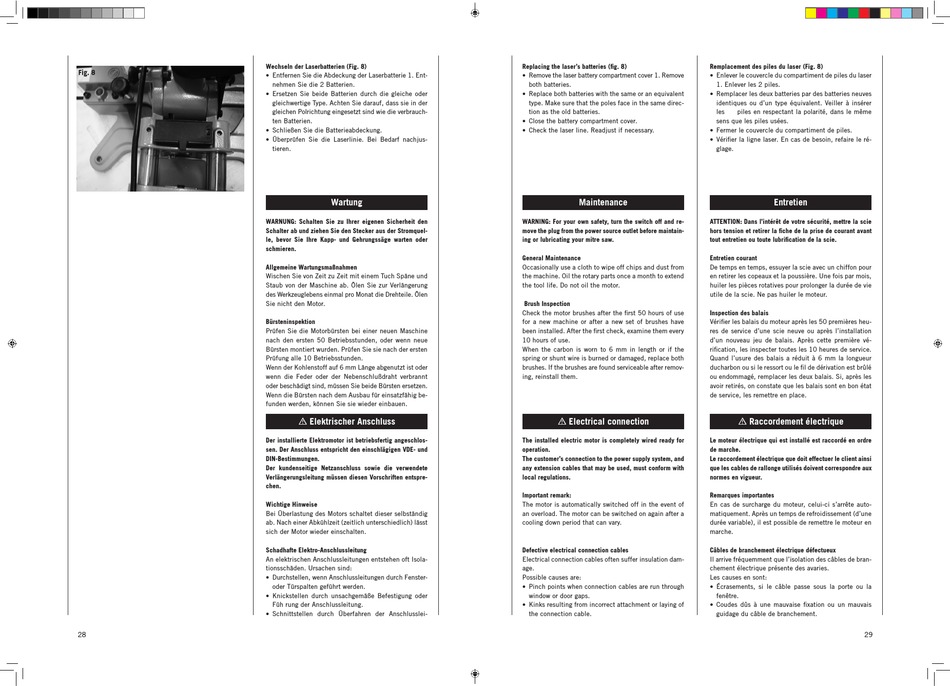

Wartung; Maintenance; Entretien - Scheppach 5901201901 Originalanleitung

Fig. 8
28
Wechseln der Laserbatterien (Fig. 8)
• Entfernen Sie die Abdeckung der Laserbatterie 1. Ent­
nehmen Sie die 2 Batterien.
• Ersetzen Sie beide Batterien durch die gleiche oder
gleichwertige Type. Achten Sie darauf, dass sie in der
gleichen Polrichtung eingesetzt sind wie die verbrauch­
ten Batterien.
• Schließen Sie die Batterieabdeckung.
• Überprüfen Sie die Laserlinie. Bei Bedarf nach jus­
tieren.

Wartung

WARNUNG: Schalten Sie zu Ihrer eigenen Sicherheit den
Schalter ab und ziehen Sie den Stecker aus der Stromquel-
le, bevor Sie Ihre Kapp- und Gehrungssäge warten oder
schmieren.
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und
Staub von der Maschine ab. Ölen Sie zur Verlängerung
des Werkzeuglebens einmal pro Monat die Drehteile. Ölen
Sie nicht den Motor.
Bürsteninspektion
Prüfen Sie die Motorbürsten bei einer neuen Maschine
nach den ersten 50 Betriebsstunden, oder wenn neue
Bürsten montiert wurden. Prüfen Sie sie nach der ersten
Prüfung alle 10 Betriebsstunden.
Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist oder
wenn die Feder oder der Nebenschlußdraht verbrannt
oder beschädigt sind, müssen Sie beide Bürsten ersetzen.
Wenn die Bürsten nach dem Ausbau für einsatzfähig be­
funden werden, können Sie sie wieder einbauen.
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange schlos-
sen. Der Anschluss entspricht den einschlägigen VDE- und
DIN-Be stim mungen.
Der kundenseitige Netzanschluss sowie die verwendete
Ver län gerungsleitung müssen diesen Vorschriften ent spre-
chen.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbständig
ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt
sich der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Isola­
tionsschäden. Ursachen sind:
• Durchstellen, wenn Anschlussleitungen durch Fenster­
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder
Füh rung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei­
Replacing the laser's batteries (fig. 8)
• Remove the laser battery compartment cover 1. Remove
both batteries.
• Replace both batteries with the same or an equivalent
type. Make sure that the poles face in the same direc­
tion as the old batteries.
• Close the battery compartment cover.
• Check the laser line. Readjust if necessary.

Maintenance

WARNING: For your own safety, turn the switch off and re-
move the plug from the power source outlet before maintain-
ing or lubricating your mitre saw.
General Maintenance
Occasionally use a cloth to wipe off chips and dust from
the machine. Oil the rotary parts once a month to extend
the tool life. Do not oil the motor.
Brush Inspection
Check the motor brushes after the first 50 hours of use
for a new machine or after a new set of brushes have
been installed. After the first check, examine them every
10 hours of use.
When the carbon is worn to 6 mm in length or if the
spring or shunt wire is burned or damaged, replace both
brushes. If the brushes are found serviceable after remov­
ing, reinstall them.
m Electrical connection
The installed electric motor is completely wired ready for
operation.
The customer's connection to the power supply system, and
any extension cables that may be used, must conform with
local regulations.
Important remark:
The motor is automatically switched off in the event of
an overload. The motor can be switched on again after a
cool ing down period that can vary.
Defective electrical connection cables
Electrical connection cables often suffer insulation dam­
age.
Possible causes are:
• Pinch points when connection cables are run through
window or door gaps.
• Kinks resulting from incorrect attachment or laying of
the connection cable.
Remplacement des piles du laser (Fig. 8)
• Enlever le couvercle du compartiment de piles du laser
1. Enlever les 2 piles.
• Remplacer les deux batteries par des batteries neuves
identiques ou d'un type équivalent. Veiller à insérer
les piles en respectant la polarité, dans le même
sens que les piles usées.
• Fermer le couvercle du compartiment de piles.
• Vérifier la ligne laser. En cas de besoin, refaire le ré­
glage.

Entretien

ATTENTION: Dans l'intérêt de votre sécurité, mettre la scie
hors tension et retirer la fiche de la prise de courant avant
tout entretien ou toute lubrification de la scie.
Entretien courant
De temps en temps, essuyer la scie avec un chiffon pour
en retirer les copeaux et la poussière. Une fois par mois,
huiler les pièces rotatives pour prolonger la durée de vie
utile de la scie. Ne pas huiler le moteur.
Inspection des balais
Vérifier les balais du moteur après les 50 premières heu­
res de service d'une scie neuve ou après l'installation
d'un nouveau jeu de balais. Après cette première vé­
rification, les inspecter toutes les 10 heures de service.
Quand l'usure des balais a réduit à 6 mm la longueur
ducharbon ou si le ressort ou le fil de dérivation est brûlé
ou endommagé, remplacer les deux balais. Si, après les
avoir retirés, on constate que les balais sont en bon état
de service, les remettre en place.
m Raccordement électrique
Le moteur électrique qui est installé est raccordé en ordre
de marche.
Le raccordement électrique que doit effectuer le client ainsi
que les cables de rallonge utilisés doivent correspondre aux
normes en vigueur.
Remarques importantes
En cas de surcharge du moteur, celui­ci s'arrête auto­
matiquement. Après un temps de refroidissement (d'une
durée variable), il est possible de remettre le moteur en
marche.
Câbles de branchement électrique défectueux
Il arrive fréquemment que l'isolation des câbles de bran­
chement électrique présente des avaries.
Les causes en sont:
• Écrasements, si le câble passe sous la porte ou la
fenêtre.
• Coudes dûs à une mauvaise fixation ou un mauvais
guidage du câble de branchement.
29
