Scheppach 5901201901 Originalanleitung Seite 73

144
Beste klant,
Wij wensen u veel plezier en succes bij het werken met
uw nieuwe machine van scheppach.
Opmerking:
De fabrikant van dit apparaat is conform de geldende
wet inzake productaansprakelijkheid niet aansprakelijk
voor schade, die aan of door dit apparaat ontstaat bij:
• ondeskundig gebruik,
• niet­naleving van de gebruiksaanwijzing,
• reparaties door derden, door onbevoegde personen,
• inbouw en vervanging van niet originele reserveonder­
delen,
• niet­reglementair gebruik,
• het uitvallen van de elektrische installatie bij niet­
naleving van de elektrische voorschriften en VDE­be­
palingen 0100, DIN 57113 / VDE0113.
Wij adviseren u het volgende:
Lees voor de montage en ingebruikneming aandachtig de
volledige gebruiksaanwijzing.
Dankzij deze gebruiksaanwijzing leert u uw machine en
de reglementaire gebruiksmogelijkheden ervan kennen.
U vindt hier belangrijke instructies over hoe u de ma­
chine veilig, vakkundig en rendabel gebruikt, over hoe u
risico's vermijdt, reparatiekosten voorkomt, de stilstand­
tijd beperkt en de betrouwbaarheid en levensduur van de
machine verhoogt.
Bovenop de veiligheidsvoorschriften van deze gebruik­
saanwijzing moet u in elk geval ook de nationale bepa­
lingen inzake het gebruik van deze machine respecteren.
Bewaar de gebruiksaanwijzing in de buurt van de machine
in een plastiek omhulsel als bescherming tegen vuil en
vocht. Elke gebruiker moet deze handleiding voor het
begin van de werkzaamheden lezen en zorgvuldig naleven.
Enkel personen, die over het gebruik van de machine en
de daarmee verbonden gevaren zijn geïnstrueerd, mogen
de machine bedienen. Respecteer de vereiste minimum­
leeftijd.
Houd rekening met de veiligheidsvoorschriften in deze
gebruiksaanwijzing, met de bijzondere bepalingen van uw
land, evenals met de algemeen erkende technische re­
gelgeving voor de werking van houtbewerkingsmachines.

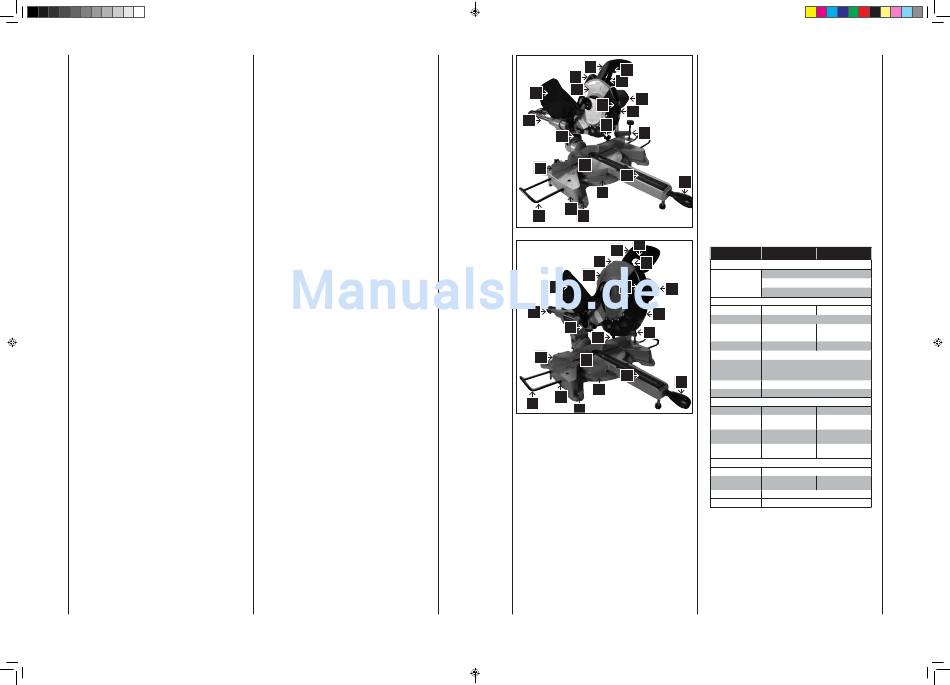

HM80Lxu
Fig. 1
5
4
19
3
2
18
6
8
7
1
21
17
20
14
9
13
12
11
16
10 15
3
HM100Lxu0
Fig. 1 5
19
4
2
18 8
6
1
7
20
17
21
9
14
13
12
11
16
10
15
Legenda, fig. 1
1 Zaagslede
2 Bovenste zaagbladbescherming
3 Onderste zaagbladbescherming­klemhendel
4 Activeringsschakelaar
5 Handgreep
6
Motor
7 Onderste zaagbladbescherming
8 Zaagblad met harde metalen punt
9 Aanlegvlak
10 Verlengstuk
11 Hoekschaal
12 Handgreep
13 Tafelinleg
14 Draaitafel
15 Boutgaten
16 Sokkel
17 Bankschroef
18 Stofzak
19 Handvat
20 Laser
21 Klemgreep tafel
HM80Lxu HM100Lxu
Leveringsomvang
Kap­ en trekzaag
Kleine onderdelen
Gebruiksaanwijzing
Technische gegevens
210 mm 254 mm
Diameter zaagblad
30,0 mm
Boring zaagblad
810 x 460 x 355 810 x 460 x 395
Afmetingen L/B/H
mm mm
Gewicht 13,5 kg 17,0 kg
250 mm
Diameter draaitafel
Verstekhoek
0°, 15°, 22,5°, 30°, 45°
aanslagen links en
rechts
Draaibereik 45°/0°/45°
0°–45°
Hellingsbereik
Max. capaciteit
Doorsnede met 90° 58 x 340 mm 78 x 340 mm
Versteksnede met
58 x 240 mm 78 x 240 mm
45°
Diagonaalsnede
32 x 340 mm 42 x 340 mm
met 45°
Combinatiesnede
32 x 240 mm 42 x 240 mm
met 45°
Aandrijving
230V / 50 Hz
Motor V/Hz
1800 W 2000 W
Opgenomen
vermogen P1
(S3 20%) (S6 25%)
5000 1/min
Toerental
Laserklasse 2
Technische wijzigingen voorbehouden!
Geluidsniveau bij zagen
Max. geluidsniveau 99 dB(A)
