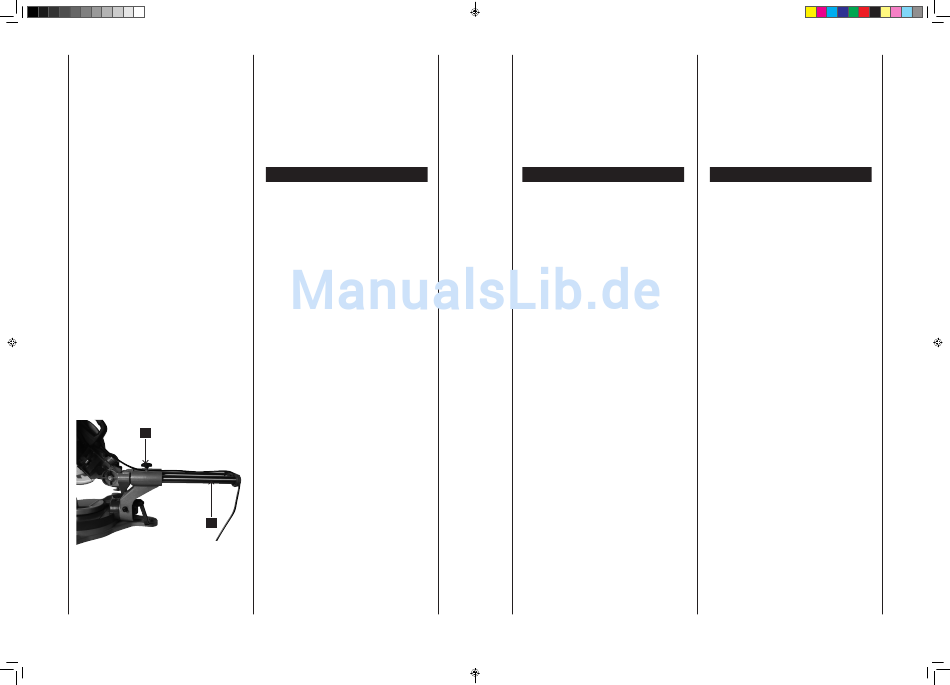

Fig. 6
2
1
80
Aletin Montajı
NOT:
Makinanızın sabitlenmesi için bu gönye testeresini bir
çalışma tezgahına güvenli bir şekilde civatalamanızı tav-
siye ediyoruz.
• Tezgah üzerinde dört civata deliği belirleyin ve işa-
retleyin.
• Tezgahı 10 mm'lik bir delme ucu ile delin.
• Gönye testeresini tezgah üzerine civatalarla, conta-
larla ve vidalarla sabitleyin. Bu tutturma elemanları
makina ile birlikte verilmemektedir.
Aletin Çalışması
IKAZ! Bütün kurulumlar ve ayarlamalar yapılmadan
ve güvenlik ve çalıştırma el kitabını okumadan ve
anlamadan fişi güç kaynağının prizine asla bağlama-
yın.
Pulover (Profil) Kesme Testeresinin Temel Çalışması
• Çalışılacak parçayı sıkıca tutmak için her zaman 17
nolu kıskacı kullanın. Kıskaç için 2 delik verilmiştir.
• Çalışılacak parçayı her zaman aynasa değecek şe-
kilde koyun. Tabla üzerinde yada aynasa değecek
şekilde düz olarak tutulamayan eğik veya bükülmüş
her hangi bir parça bıçağa engel olabilir. Bu yüzden
kullanılmamalıdır.
• Ellerinizi asla kesme alanına yakın yerde tutmayın.
Ellerinizi, "No Hands (Ellerinizi Uzak Tutun)" sembo-
lü ile etiketlenen ve bütün tablayı da kapsayan "No
Hands Zone (Ellerin Uzak Tutulacağı Bölge)" nin dı-
şında tutun.
IKAZ! Çevreye saçılan materyallerden dolayı yaralan-
malardan kaçınmak için testerenin kazara çalışması-
nı önlemek için prizden çekin ve sonra küçük mater-
yalleri çıkartın.
İnce Kesim (Şekl.6)
• İnce kesimler için gidebileceği kadar kesme başını yan
tarafa kaydırın ve 2 nolu kilit sapı yardımı ile 1 nolu
taşıyıcıyı kilitleyin.
Gönye Kesimi
• Aynas uzantısının doğru yerde sabitlendiğinden emin
olun.
• Gönye kilitleme düğmesini çıkartın ve tablayı istenen
açıya doğru hareket ettirin. 0° den 45° ye kadar her
beş derecedeki açılar hızlı ve tam olarak ayarlanabi-
lirler. Gönye düğmesini yerine oturtun ve sıkıştırma
vidası ile açıyı sabitleyin.
• Düğmeyi aktif hale getirin, sonra da kesme başlığını
aşağı indirmek için bıçak koruma kilit koluna basın.
Montaggio dell'utensile
Avvertenza: si consiglia vivamente di avvitare bene questa
troncatrice/taglierina a un banco di lavoro, in modo tale
che la macchina sia il più possibile stabile.
• Cercare e contrassegnare sul banco i quattro fori per
perni.
• Alesare i fori nel banco da lavoro con una punta da
trapano da 10 mm di diametro.
• Avvitare saldamente al banco la troncatrice/taglierina
mediante viti, rondelle e dadi. Questi fissaggi non ven­
gono forniti assieme alla macchina.
Azionamento dell'utensile
ATTENZIONE! Non collegare mai la spina a una fonte di
corrente prima di avere terminato le installazioni e le
regolazioni e avere letto e compreso le avvertenze relative
alla sicurezza e le istruzioni per l'uso.
Azionamento di base della trocatrice/taglierina con funzione
di trazione
• Per bloccare in posizione l'utensile, usare sempre la
ganascia 17. Per inserire la ganascia sono presenti 2
fori.
• Posizionare il pezzo sempre sulla superficie di contatto.
I pezzi che hanno subito torsioni o piegature e che non
si possono tenere pari sul banco o sulla superficie di
contatto, potrebbero incastrarsi nella lama della sega
e quindi non devono essere usati.
• Non mettere mai le mani nell'area della sega. Tenere
sempre le mani al di fuori della "zona di divieto del­
le mani", che comprende l'intero banco. Tale zona è
contrassegnata dai simboli „No Hands".
ATTENZIONE! Per evitare incidenti dovuti al materiale
espulso, scollegare la spina della sega dalla presa per
impedire avvii accidentali, e rimuovere i piccoli pezzi
presenti.
Troncatrice (Fig. 6)
• Allontanare il più possibile la testa di taglio dalla tron­
catrice verso il lato posteriore e bloccare il carrello 1
con la morsa 2.
Taglio obliquo
• Accertarsi che la superficie di contatto si trovi in po­
sizione corretta.
• Allentare la manopola di blocco del tavolo (Fig.1./
Pos.21) e tenere l'inserto del piano tavolo nella posi­
zione desiderata. Dopo la regolazione, serrare di nuo­
vo la manopola di blocco. Accendere l'interruttore e
spingere la manopola di blocco della lama della sega
per abbassare la testa di taglio.
Montaje de la herramienta
Advertencia:
Recomendamos categóricamente ajustar con tornillos la
sierra ingletadora con cubierta al banco de trabajo para
tener la máquina tan estable como sea posible.
• Busque y marque los pernos en el banco de trabajo.
• Perfore agujeros de unos 10 mm den el banco de tra­
bajo.
• Atornille la sierra ingletadora, el disco inferior y las
tuercas al banco. Tenga en cuenta que este ajuste no
tiene nada que ver con la máquina.
Funcionamiento
¡ATENCIÓN! Nunca conecte el enchufe a la corriente antes
de terminar la instalación y ajustes, y haya leído y entendido
las normas de seguridad y funcionamiento.
Funcionamiento básico de la sierra ingletadora con sierra
pendular.
• Utilice siempre una mordaza de sujeción para ajustar
correctamente la pieza de trabajo 17. para la fijación
de la mordaza hay dos agujeros disponibles.
• Ponga la pieza de trabajo en el dispositivo de referen­
cia. Cualquier pieza torcida y doblada, que no pueda
estar paralela a la mesa o al dispositivo de referencia,
no podrá ser cortada y no se debe utilizar.
• No ponga sus manos en la zona de la sierra. Mantén­
galas siempre fuera de la "zona prohibida para las
manos", que está en la misma mesa. Está señalada
con "No Hands"
¡ATENCIÓN! Evite los daños por el material que salta hacia
fuera, debe desenchufar la sierra para evitar imprevistos y
luego quitar las piezas pequeñas.
La tapa (Fig. 6)
• Empuje el cabezal cortante hacia la tapa tan lejos
como sea posible hacia atrás y cierre el carro 1 con la
palanca 2.
Corte en inglete
• Asegúrese de que el dispositivo de referencia está en
la posición correcta de seguridad.
• Suelte la palanca de seguridad de la sierra y mueva la
mesa hasta el ángulo deseado. Los ángulos 0º hasta
45º son regulados por el sistema de ajuste cada vez
con 5º de precisión y rapidez. Deje encajada la palanca
de seguridad y fija el ángulo con el tornillo de sujeción
del asa.
• Ponga en marcha la máquina con el interruptor y pre­
sione la palanca de bloqueo de a hoja de la sierra, y
baje el cabezal cortante.
