Scheppach 5901201901 Originalanleitung Seite 77

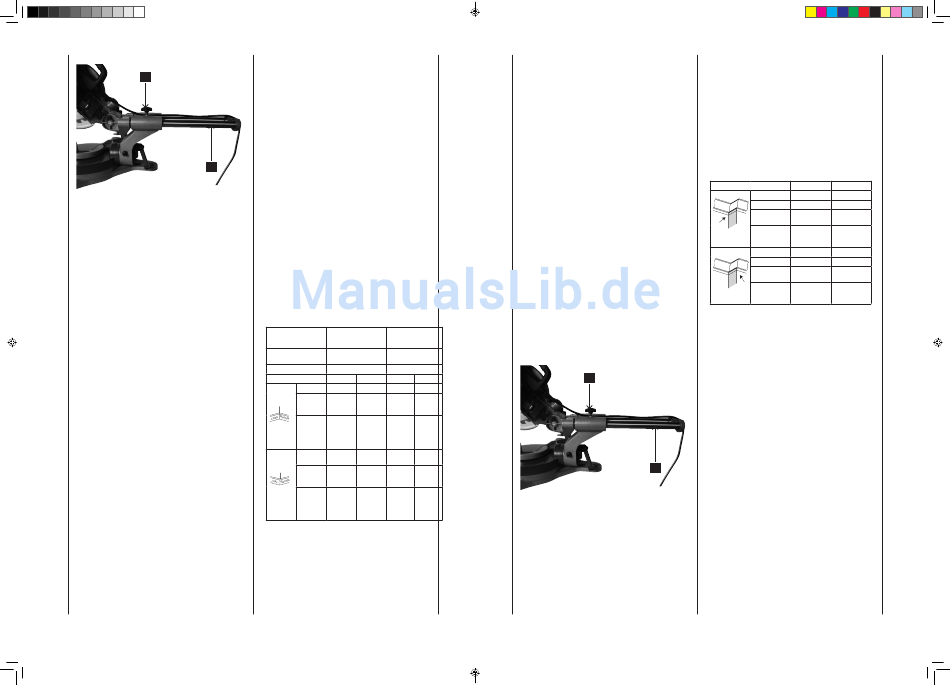

Fig. 6
2
1
152
Kappen (fig. 6)
• Schuif voor het kappen de snijkop zo ver mogelijk naar
achteren en vergrendel de slede (1) met de klemgreep
(2).
Versteksnede
• Zorg ervoor dat het aanlegvlak in de juiste positie be­
veiligd is.
• Maak de tafel­klemgreep (afb. 1, pos. 21) los en houd
de tafelinleg in de gewenste positie. Schroef de tafel­
klemgreep weer vast na het justeren. Druk op de scha­
kelaar en op de klemhendel op het zaagblad om de
snijkop neer te laten.
Diagonaalsnede
• Maak de hoekklem los en beweeg de snijkop tot de ge­
wenste hoek. Trek de hoek­klemgreep weer aan.
• Druk op de schakelaar en op de klemhendel op het
zaagblad om de snijkop neer te laten.
Combinatiesnede
• Een combinatiesnede is een combinatie van een ver­
stek­ en een diagonaalsnede. Gebruik voor dergelijke
sneden bovengenoemde procedés.
Sokkellijsten
• Plinten kunnen loodrecht op het aanlegvlak of vlak op
de tafel gesneden worden. Gebruik de tabel.
Instellingen Loodrechte positie Horizontale positie
(achterzijde van de plint (achterzijde van de plint
ligt vlak op het aanlegvlak) ligt vlak op de tafel)
Verlengd aanlegvlak Dichtbij het zaagblad Met afstand tot het
zaagblad
Schuine hoek 0° 45°
Positie plint Linkerkant Rechterkant Links Rechts
Binnenhoek Verstekhoek 45°/ 0°/45° 45° rechts 0° 0°
Positie plint Onderkant Onderkant Bovenkant Bovenkant
op tafel op tafel op op
aanlegvlak aanlegvlak
Afgewerkte Snede links Snede Snede Snede
kant van de rechts links rechts
markering van de van de van de
uitvoeren markering markering markering
uitvoeren uitvoeren uitvoeren
Buitenhoek Verstekhoek 45° rechts 45°/ 0° 0°
0°/45°
Positie plint Onderkant Onderkant Onderkant Onderkant
op tafel op tafel op op
aanlegvlak aanlegvlak
Afgewerkte Snede links Snede Snede Snede
kant van de rechts rechts rechts
markering van de van de van de
uitvoeren markering markering markering
uitvoeren uitvoeren uitvoeren
2
Fig. 6a
1
Snede plafondlijst
• Sierlijsten voor plafonds kunt u met deze kap­ en ver­
stekzaag enkel vlak op de tafel snijden.
• Deze kap­ en verstekzaag beschikt over speciale ver­
stekaanslagen bij 30° links en rechts en een hoekaans­
lag bij 33,9° voor speciale sierlijsten voor plafonds 1,
d.w.z. dat tussen de achterzijde van de lijst en het
plafond, waartegen het gladde oppervlak ligt, een hoek
van 52° is; tussen de achterzijde van de lijst en de
wand, waartegen het onderste, gladde oppervlak ligt,
is een hoek van 38°. Gebruik voor het snijden van sier­
lijsten voor plafonds de volgende tabel.
Instellingen Linkerkant Rechterkant
Binnenhoek Verstekhoek 30° van rechts 30° van links
Schuine hoek 33,9° 33,9°
Positie plint Bovenkant op Onderkant op
aanlegvlak aanlegvlak
Afgewerkte kant Snede links van Snede links van
de markering de markering
uitvoeren uitvoeren
Buitenhoek Verstekhoek 30° van links 30° van links
Schuine hoek 33,9° 33,9°
Positie plint Onderkant op Bovenkant op
aanlegvlak aanlegvlak
Afgewerkte kant Snede rechts van Snede rechts van
de markering de markering
uitvoeren uitvoeren
Opmerking:
• Deze speciale aanslagen kunnen met sierlijsten voor
plafonds van 45° niet gebruikt worden.
• Aangezien in de meeste kamers geen exacte hoek van
90° is, is een nauwkeurige instelling vereist. Voer altijd
een testsnede uit om na te gaan of de hoek correct is.
Snede met trekfunctie, fig. 6a
WAARSCHUWING!
1. Trek nooit de snijkop en het draaiende zaagblad tijdens
het zagen naar u toe. Het zaagblad kan op het werkstuk
klimmen, waardoor de snijkop en het draaiende zaagblad
teruggeduwd worden.
2. Laat het draaiende zaagblad nooit zakken vooraleer u de
snijkop naar voren heeft getrokken.
• Ontgrendel de slede (1) met de klemgreep (2) en laat
de snijkop vrij bewegen. (fig. 6)
• Beweeg de verstekgreep en snijkop volgens het pro­
cedé voor verstek­ en diagonaalsnede tot de gewenste
verstek­ en diagonaalhoek.
• Houd de zaaggreep vast en trek de slede naar voren
tot het midden van het zaagblad over de voorkant van
het werkstuk ligt.
• Druk op de schakelaar en op de klemhendel op het
zaagblad om de snijkop neer te laten.
• Druk de zaaggreep langzaam naar beneden van zodra
de zaag het volledige toerental heeft bereikt en snijd
doorheen de voorkant van het werkstuk.
• Beweeg de zaaggreep dan langzaam naar het aanlegv­
lak en voltooi de snede.
• Laat de schakelaar los en laat het zaagblad tot stil­
stand komen, vooraleer u de snijkop opheft.
153
