Fig. 3
3
1
2
Fig. 4
3
4
Fig. 5
1
150
Gereedschap klaarmaken
Opmerking:
Dit gereedschap werd voor de verzending uit de fabriek
exact afgesteld. Controleer voor een optimaal resultaat
de juistheid van de volgende instellingen en corrigeer
indien nodig.

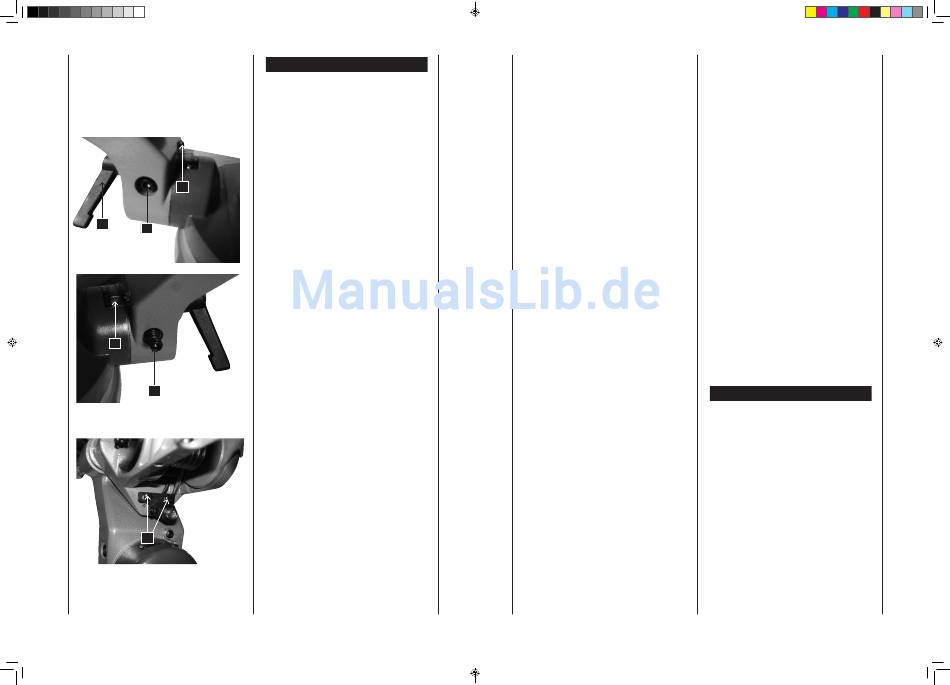

Instelling van de hoekaanslagen op 90° (fig. 3)
• Maak de hoekklem los en beweeg de snijkop helemaal
naar rechts. Maak de hoekklem (1) vast.
• Gebruik voor de instelling van het zaagblad op 90° met
de tafel een gradenboog. Als justering nodig is, draait
u met de meegeleverde inbussleutel aan de schroef
(2) zodat het zaagblad in een hoek van 90° op de ta­
fel staat.
• Zet de hoekweergave (3) met de schroef op 0°.
Instelling van de hoekaanslagen op 45° (fig. 4)
• Voor de instelling van de aanslag bij 45° beweegt u
de snijkop naar links en verplaatst u de schroef (4)
met de inbussleutel tot u de 45°­positie op de schaal
(3) bereikt.
Instelling van het aanlegvlak
• Laat de snijknop naar beneden en druk de blokkeer­
pen in. Zorg ervoor dat de tafel een verstekhoek van
0° heeft.
• Plaats een universele gradenboog op het aanlegvlak
en het zaagblad.
• Maak de schroeven los als het zaagblad de gradenboog
niet aanraakt.
• Stel het aanlegvlak zo in dat het de gradenboog volle­
dig aanraakt. Trek de schroeven weer aan.
Laserlijn justeren (fig. 5)
• Neem een plank om de laserlijn te justeren (ca. 200
mm x 300 mm). Markeer een lijn in een rechte hoek en
breng de plank naar het draagoppervlak van de tafel.
• Richt de markering naar het midden van het zaagblad
en maak het met de klembeugel vast.
• Schakel de laser met de aan­/uit­schakelaar op het
accudeksel in.
• Om de laserlijn te justeren, maakt u de beide gleuf­
schroeven (1) los. Verschuif nu de lasereenheid tot de
laserlijn met de gemarkeerde lijn overeenkomt. Let op:
U kunt de laserlijn zo justeren dat deze langs de zij­
kant of in het midden van de snede loopt.
• Draai de gleufschroeven weer aan en justeer nog, in­
dien nodig.
•
Aansluiting op de stroombron
Controleer of de gebruikte stroombron en het stopcontact
geschikt zijn voor uw kap­ en verstekzaag. Kijk naar het
typeplaatje op de motor of naar het nominale vermogen
op de kap­ en verstekzaag. Enkel een gekwalificeerde
elektricien mag wijzigingen uitvoeren.
Dit gereedschap is dubbel geïsoleerd, daarom is aarding
van de stroomvoorziening overbodig.
WAARSCHUWING! Vermijd contact met de stekkeraanslu-
itingen als u de stekker in het stopcontact steekt of eruit
haalt. Contact kan tot een ernstige elektrische schok leiden.
Gebruik van een verlengsnoer
Er is een beperkt vermogensverlies bij gebruik van een
verlengsnoer. Om dat tot een minimum te beperken, over­
verhitting en het mogelijke doorbranden van de motor te
vermijden, vraagt u aan een gekwalificeerde elektricien
naar de minimale diameter van het verlengsnoer.
Het verlengsnoer moet aan één uiteinde beschikken over
een geaarde stekker, die in het stopcontact past, aan het
andere uiteinde over een geaard stopcontact, dat bij de
stekker van de machine past.
Montage van het gereedschap
Opmerking:
Wij adviseren uitdrukkelijk om deze kap­ en verstekzaag
veilig op een werkbank vast te schroeven, zodat de ma­
chine zo stabiel mogelijk is.
• Zoek en markeer de vier boutgaten op de werkbank.
• Boor met een boor van ø 10 mm de gaten in de werk­
bank.
• Schroef de kap­ en verstekzaag met schroeven, slu­
itringen en moeren op de werkbank vast. Let op: dat
bevestigingsmateriaal wordt niet met de machine ge­
leverd.
Werking van het gereedschap
WAARSCHUWING! Sluit de stekker nooit op de stroombron
aan vooraleer alle installaties en instellingen aangesloten
zijn en u de veiligheidsinstructies en gebruiksaanwijzing
gelezen en begrepen heeft.
Fundamentele werking van de kap- en verstekzaag met
trekfunctie
• Gebruik altijd de bankschroef (17) om het werkstuk
vast te klemmen. Om de bankschroef vast te zetten,
zijn er 2 gaten voorhanden.
• Plaats het werkstuk altijd op het aanlegvlak. Een krom
werkstuk dat niet plat op de tafel of op het aanlegvlak
kan geplaatst worden, kan in het zaagblad vastlopen
en mag niet gebruikt worden.
• Houd uw handen nooit in het zaagbereik. Houd uw
handen altijd buiten de verboden zone voor handen,
die de hele tafel omvat. Deze zone is aangeduid met
‚no hands'­symbolen.
WAARSCHUWING! Vermijd ongevallen door wegslingerend
materiaal en onopzettelijk starten door de stekker van de
zaag uit het stopcontact te trekken en dan kleine delen te
verwijderen.
