HT-Instruments
6.1.2.
Messablauf
1. Wählen Sie den gewünschten Modus mittels der F1 Taste.
2. Verbinden Sie die schwarzen und blauen Prüfschnüre mit den B1 und B4
Buchsen entsprechend.

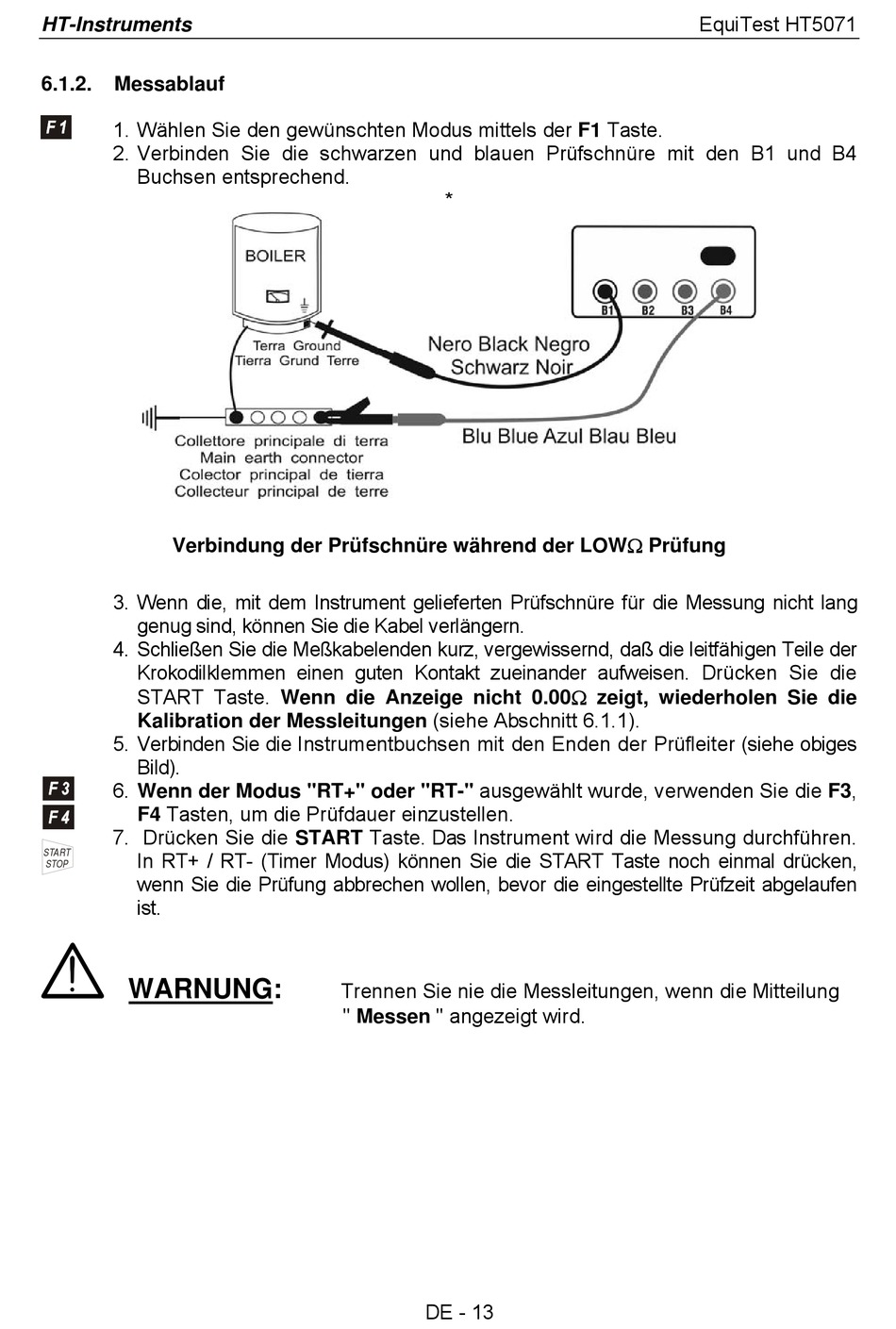

Verbindung der Prüfschnüre während der LOW Prüfung
3. Wenn die, mit dem Instrument gelieferten Prüfschnüre für die Messung nicht lang
genug sind, können Sie die Kabel verlängern.
4. Schließen Sie die Meßkabelenden kurz, vergewissernd, daß die leitfähigen Teile der
Krokodilklemmen einen guten Kontakt zueinander aufweisen. Drücken Sie die
START Taste. Wenn die Anzeige nicht 0.00 zeigt, wiederholen Sie die
Kalibration der Messleitungen (siehe Abschnitt 6.1.1).
5. Verbinden Sie die Instrumentbuchsen mit den Enden der Prüfleiter (siehe obiges
Bild).
6. Wenn der Modus "RT+" oder "RT-" ausgewählt wurde, verwenden Sie die F3,
F4 Tasten, um die Prüfdauer einzustellen.
7. Drücken Sie die START Taste. Das Instrument wird die Messung durchführen.
START
In RT+ / RT- (Timer Modus) können Sie die START Taste noch einmal drücken,
STOP
wenn Sie die Prüfung abbrechen wollen, bevor die eingestellte Prüfzeit abgelaufen
ist.
WARNUNG:
*
Trennen Sie nie die Messleitungen, wenn die Mitteilung
" Messen " angezeigt wird.
DE - 13
EquiTest HT5071
