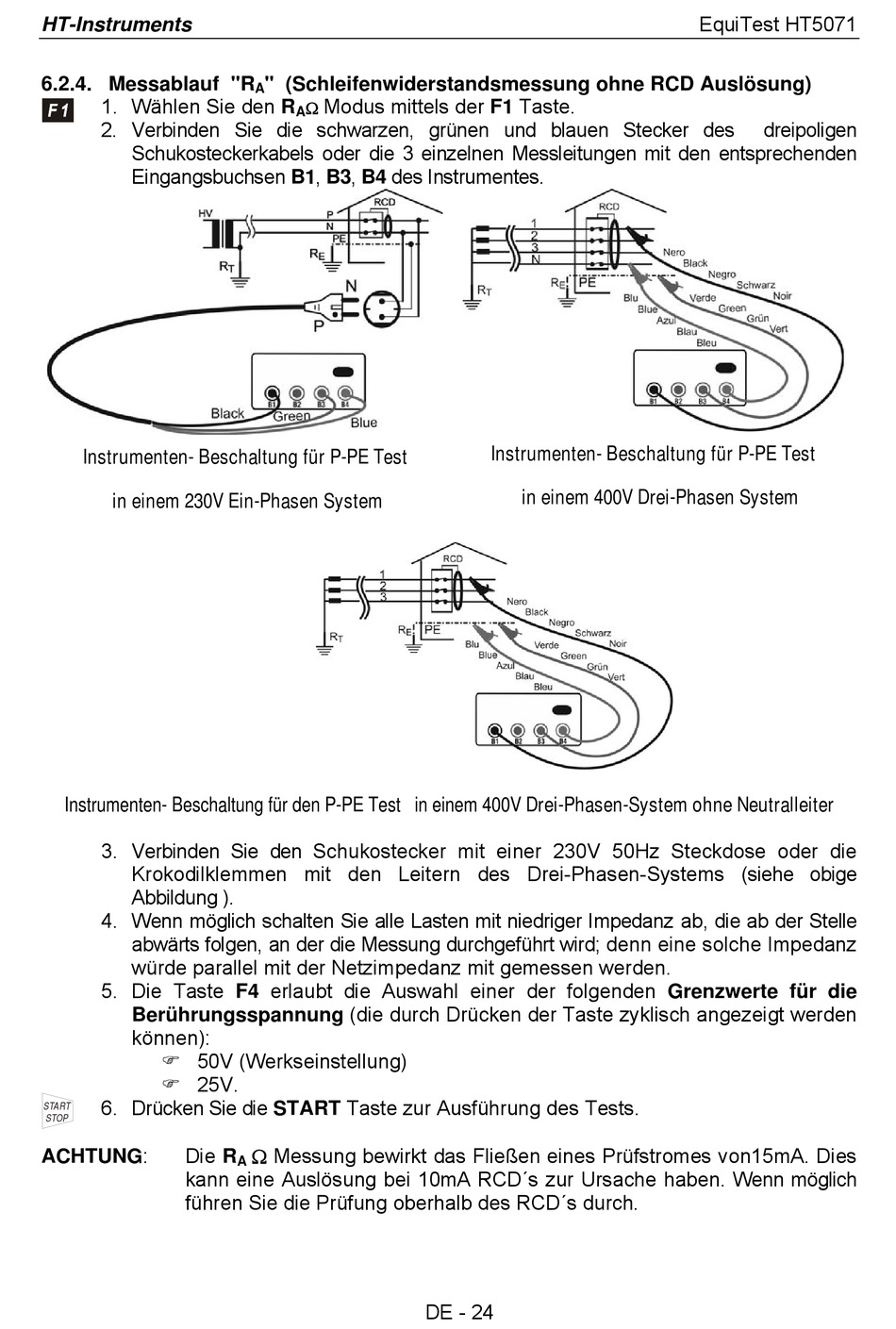

6.2.4. Messablauf "R
1. Wählen Sie den R
2. Verbinden Sie die schwarzen, grünen und blauen Stecker des
Schukosteckerkabels oder die 3 einzelnen Messleitungen mit den entsprechenden
Eingangsbuchsen B1, B3, B4 des Instrumentes.
Instrumenten- Beschaltung für P-PE Test
in einem 230V Ein-Phasen System
Instrumenten- Beschaltung für den P-PE Test in einem 400V Drei-Phasen-System ohne Neutralleiter
3. Verbinden Sie den Schukostecker mit einer 230V 50Hz Steckdose oder die
Krokodilklemmen mit den Leitern des Drei-Phasen-Systems (siehe obige
Abbildung ).
4. Wenn möglich schalten Sie alle Lasten mit niedriger Impedanz ab, die ab der Stelle
abwärts folgen, an der die Messung durchgeführt wird; denn eine solche Impedanz
würde parallel mit der Netzimpedanz mit gemessen werden.
5. Die Taste F4 erlaubt die Auswahl einer der folgenden Grenzwerte für die
Berührungsspannung (die durch Drücken der Taste zyklisch angezeigt werden
können):
50V (Werkseinstellung)
25V.
6. Drücken Sie die START Taste zur Ausführung des Tests.
START
STOP
Die R
ACHTUNG:
kann eine Auslösung bei 10mA RCD´s zur Ursache haben. Wenn möglich
führen Sie die Prüfung oberhalb des RCD´s durch.
" (Schleifenwiderstandsmessung ohne RCD Auslösung)
A
Modus mittels der F1 Taste.
A
Messung bewirkt das Fließen eines Prüfstromes von15mA. Dies
A
Instrumenten- Beschaltung für P-PE Test
in einem 400V Drei-Phasen System
