HT-Instruments

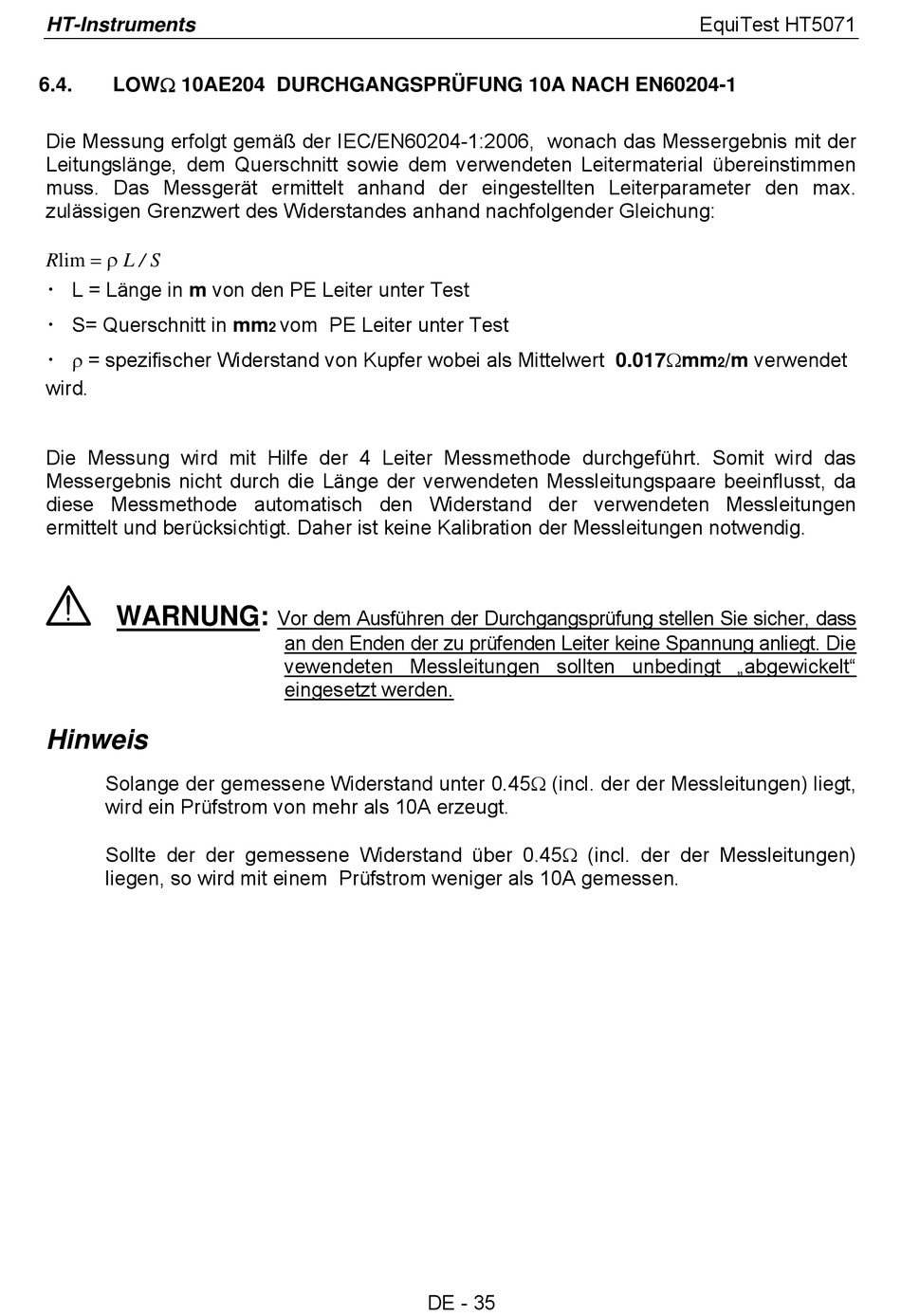

6.4.
LOW 10AE204 DURCHGANGSPRÜFUNG 10A NACH EN60204-1
Die Messung erfolgt gemäß der IEC/EN60204-1:2006, wonach das Messergebnis mit der
Leitungslänge, dem Querschnitt sowie dem verwendeten Leitermaterial übereinstimmen
muss. Das Messgerät ermittelt anhand der eingestellten Leiterparameter den max.
zulässigen Grenzwert des Widerstandes anhand nachfolgender Gleichung:
Rlim L / S
・ L = Länge in m von den PE Leiter unter Test
・ S= Querschnitt in mm
・ = spezifischer Widerstand von Kupfer wobei als Mittelwert 0.017mm
wird.
Die Messung wird mit Hilfe der 4 Leiter Messmethode durchgeführt. Somit wird das
Messergebnis nicht durch die Länge der verwendeten Messleitungspaare beeinflusst, da
diese Messmethode automatisch den Widerstand der verwendeten Messleitungen
ermittelt und berücksichtigt. Daher ist keine Kalibration der Messleitungen notwendig.
WARNUNG:
Hinweis
Solange der gemessene Widerstand unter 0.45 (incl. der der Messleitungen) liegt,
wird ein Prüfstrom von mehr als 10A erzeugt.
Sollte der der gemessene Widerstand über 0.45 (incl. der der Messleitungen)
liegen, so wird mit einem Prüfstrom weniger als 10A gemessen.
vom PE Leiter unter Test
2
Vor dem Ausführen der Durchgangsprüfung stellen Sie sicher, dass
an den Enden der zu prüfenden Leiter keine Spannung anliegt. Die
vewendeten Messleitungen sollten unbedingt „abgewickelt"
eingesetzt werden.
DE - 35
EquiTest HT5071
/m verwendet
2
