HT-Instruments

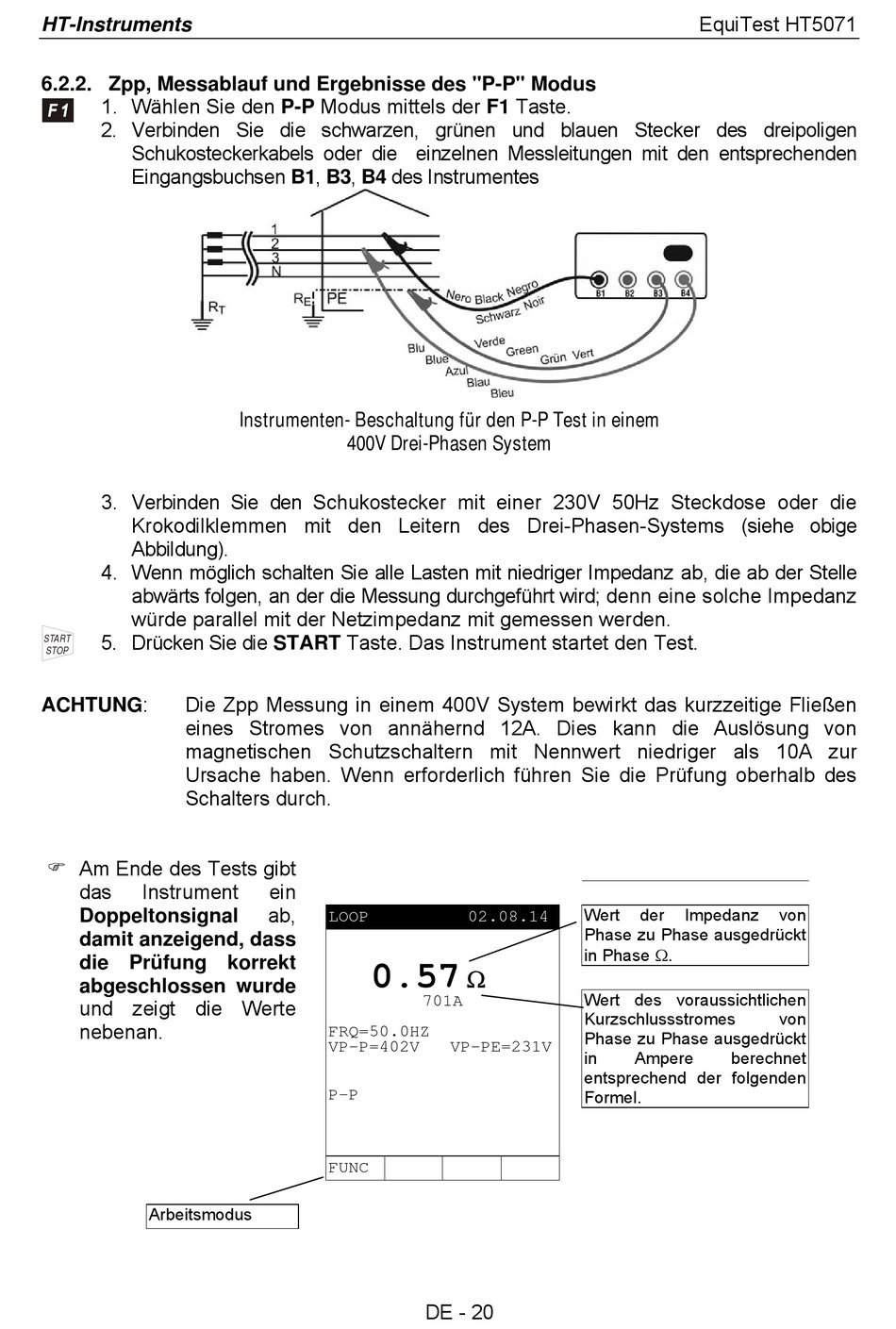

6.2.2. Zpp, Messablauf und Ergebnisse des "P-P" Modus
1. Wählen Sie den P-P Modus mittels der F1 Taste.
2. Verbinden Sie die schwarzen, grünen und blauen Stecker des dreipoligen
Schukosteckerkabels oder die einzelnen Messleitungen mit den entsprechenden
Eingangsbuchsen B1, B3, B4 des Instrumentes
3. Verbinden Sie den Schukostecker mit einer 230V 50Hz Steckdose oder die
Krokodilklemmen mit den Leitern des Drei-Phasen-Systems (siehe obige
Abbildung).
4. Wenn möglich schalten Sie alle Lasten mit niedriger Impedanz ab, die ab der Stelle
abwärts folgen, an der die Messung durchgeführt wird; denn eine solche Impedanz
würde parallel mit der Netzimpedanz mit gemessen werden.
5. Drücken Sie die START Taste. Das Instrument startet den Test.
START
STOP
Die Zpp Messung in einem 400V System bewirkt das kurzzeitige Fließen
ACHTUNG:
eines Stromes von annähernd 12A. Dies kann die Auslösung von
magnetischen Schutzschaltern mit Nennwert niedriger als 10A zur
Ursache haben. Wenn erforderlich führen Sie die Prüfung oberhalb des
Schalters durch.
Am Ende des Tests gibt
das
Instrument
Doppeltonsignal
damit anzeigend, dass
die Prüfung korrekt
abgeschlossen wurde
und zeigt die Werte
nebenan.
Arbeitsmodus
Instrumenten- Beschaltung für den P-P Test in einem
400V Drei-Phasen System
ein
ab,
LOOP
0.57
FRQ=50.0HZ
VP-P=402V
P-P
FUNC
Wert
02.08.14
Phase zu Phase ausgedrückt
in Phase .
Wert des voraussichtlichen
701A
Kurzschlussstromes
Phase zu Phase ausgedrückt
VP-PE=231V
in
entsprechend der folgenden
Formel.
DE - 20
EquiTest HT5071
der
Impedanz
von
von
Ampere
berechnet
