4.3.1 Vorbereitung für die Messung am RCD
1 Wählen Sie den gewünschten Modus mittels der FUNC Taste.
Verbinden Sie, die grüne, blaue und schwarze Verbindungsleitungen des 3 Leiter -Schuko-
Kabels oder die einzelnen Kabel mit den korrespondierenden Eingangsbuchsen des
Instrumentes ( mögliche Verbindungen in den Bildern unterhalb). Beim Benutzen der
Messleitungen verbinden Sie die Krokodilklemmen mit den freien Enden der Kabel.

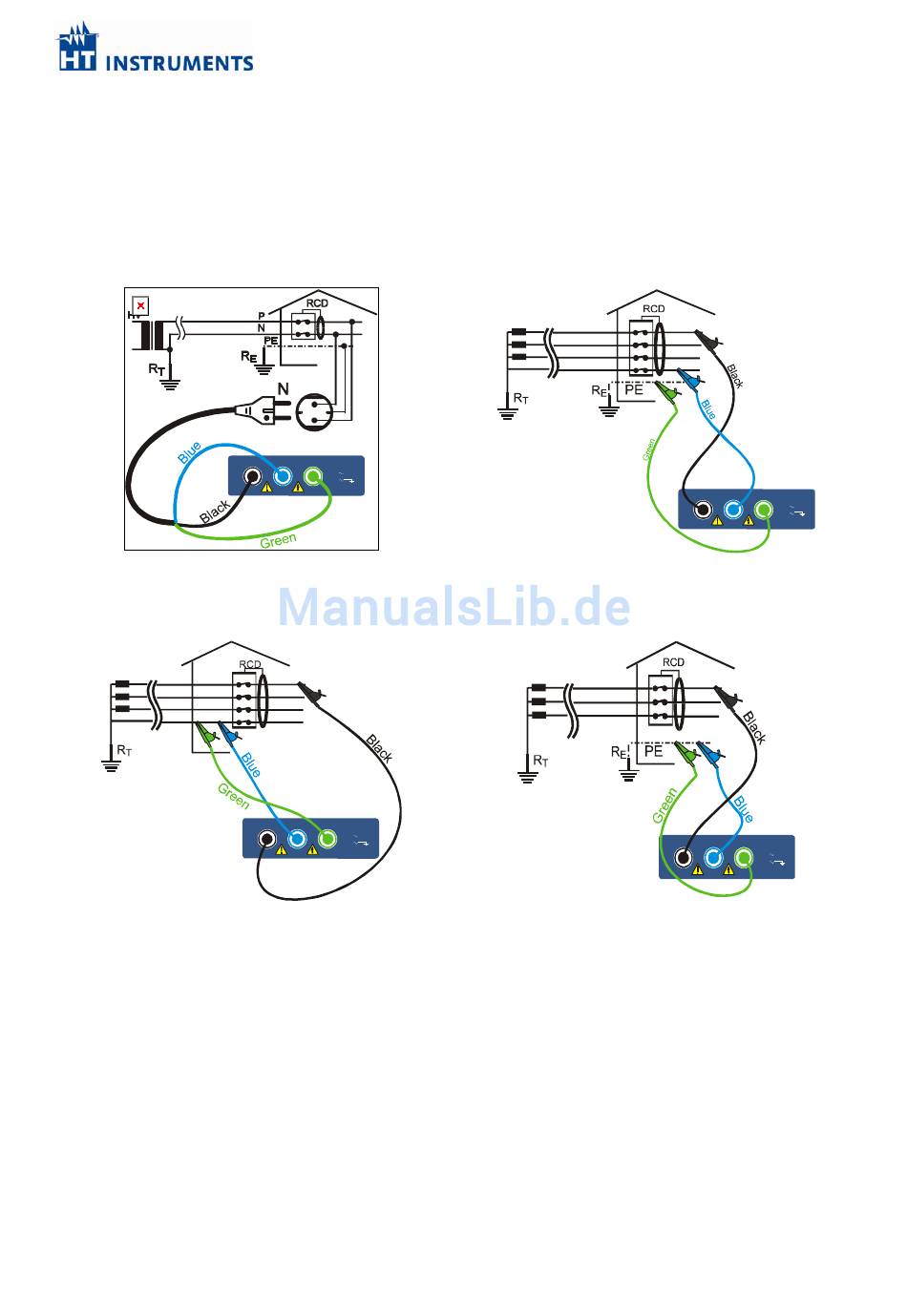

Instrumenten-Verbindung für 230V einphasige
RCD Prüfung
R
S
T
N
Instrumenten-Verbindung für 400V + N
(ohne PE) dreiphasige RCD Prüfung
Verbinden Sie den Schuko-Stecker mit einem 230V 50/60Hz Anschluß oder die
Krokodilklemmen mit den RCD Anschlüssen des Dreiphasensystems (siehe die
vorausgehenden Bilder). Eine Marke auf dem Schuko-Stecker zeigt, welche Seite (PIN)
mit dem Phasenleiter verbunden werden soll.
