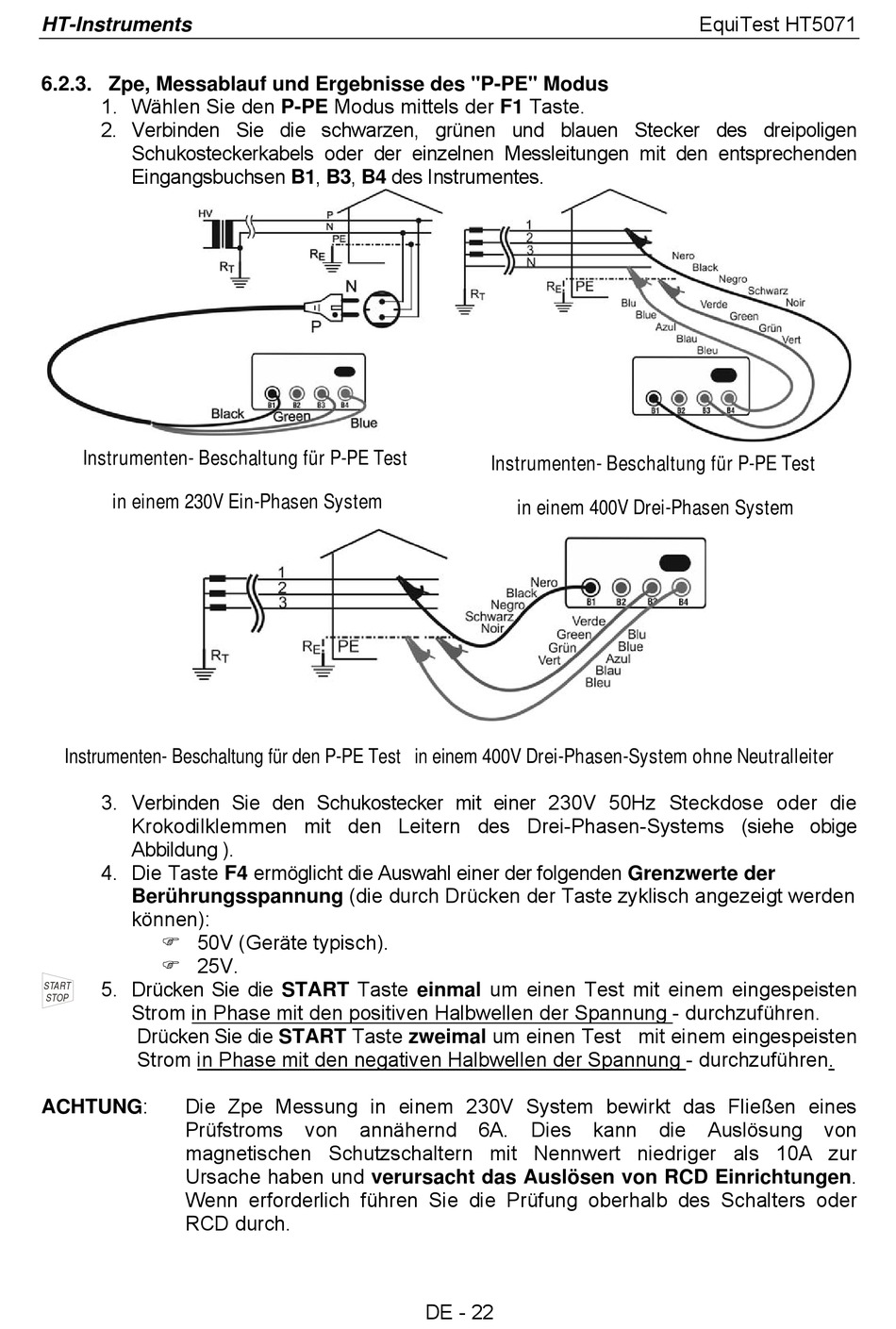

6.2.3. Zpe, Messablauf und Ergebnisse des "P-PE" Modus
1. Wählen Sie den P-PE Modus mittels der F1 Taste.
2. Verbinden Sie die schwarzen, grünen und blauen Stecker des dreipoligen
Schukosteckerkabels oder der einzelnen Messleitungen mit den entsprechenden
Eingangsbuchsen B1, B3, B4 des Instrumentes.
Instrumenten- Beschaltung für P-PE Test
in einem 230V Ein-Phasen System
Instrumenten- Beschaltung für den P-PE Test in einem 400V Drei-Phasen-System ohne Neutralleiter
3. Verbinden Sie den Schukostecker mit einer 230V 50Hz Steckdose oder die
Krokodilklemmen mit den Leitern des Drei-Phasen-Systems (siehe obige
Abbildung ).
4. Die Taste F4 ermöglicht die Auswahl einer der folgenden Grenzwerte der
Berührungsspannung (die durch Drücken der Taste zyklisch angezeigt werden
können):
50V (Geräte typisch).
25V.
5. Drücken Sie die START Taste einmal um einen Test mit einem eingespeisten
START
STOP
Strom in Phase mit den positiven Halbwellen der Spannung - durchzuführen.
Drücken Sie die START Taste zweimal um einen Test mit einem eingespeisten
Strom in Phase mit den negativen Halbwellen der Spannung - durchzuführen.
Die Zpe Messung in einem 230V System bewirkt das Fließen eines
ACHTUNG:
Prüfstroms
magnetischen Schutzschaltern mit Nennwert niedriger als 10A zur
Ursache haben und verursacht das Auslösen von RCD Einrichtungen.
Wenn erforderlich führen Sie die Prüfung oberhalb des Schalters oder
RCD durch.
von
annähernd
DE - 22
Instrumenten- Beschaltung für P-PE Test
in einem 400V Drei-Phasen System
6A.
Dies
kann
EquiTest HT5071
