2.3

Systemkomponenten

2.3.1 Regelungs- und Pumpeneinheit RPS3

16 41 06-49

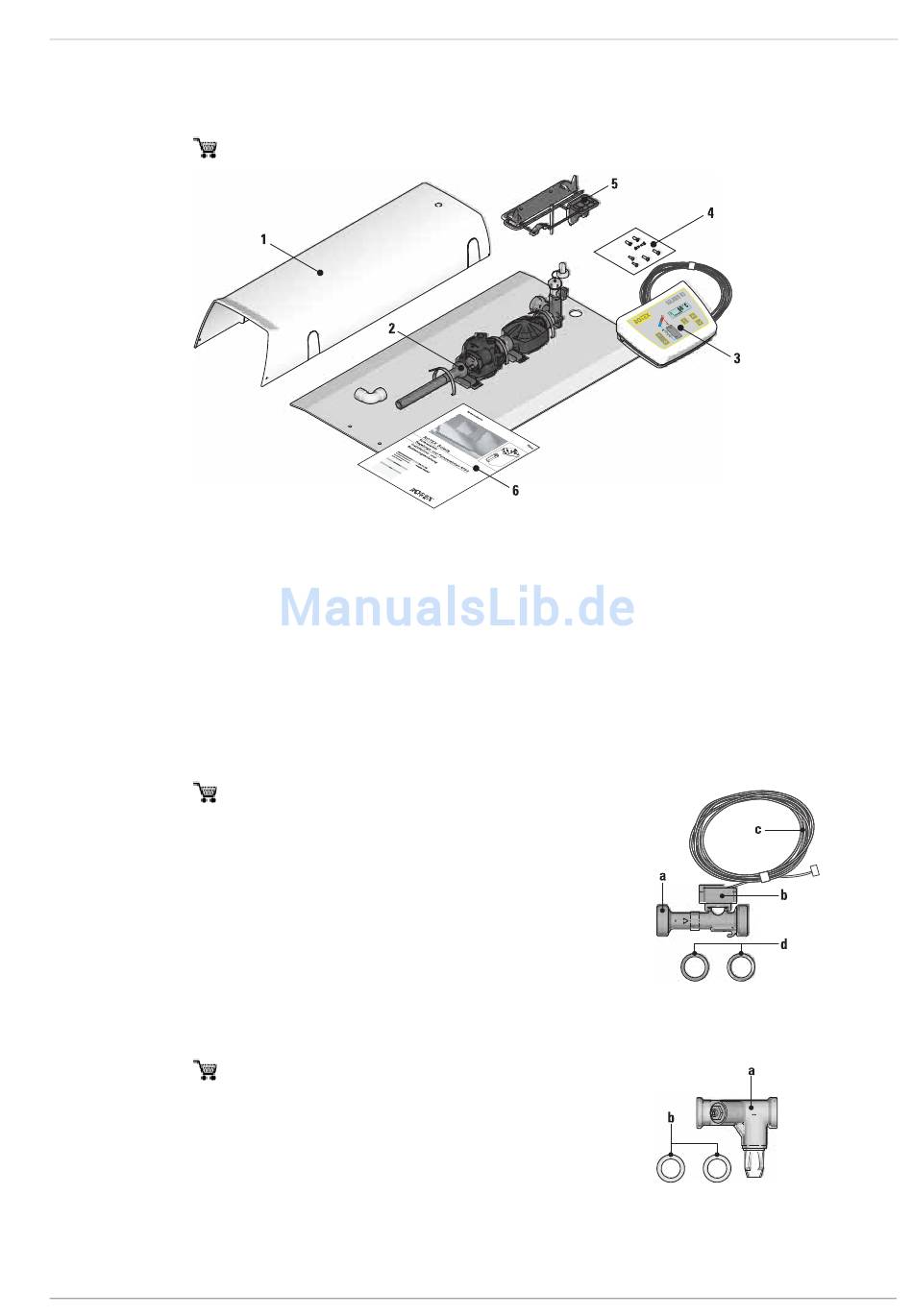

Bild 2-2
Bestehend aus:
1
2
3

2.3.2 Durchflussmesser und Einregulierventil

FlowSensor FLS20
16 41 07
Zur Messung der Durchflussmenge (1,5 - 20 l/min) und der Vorlauftemperatur.
Bestehend aus:
– Messstrecke (a)
– Sensor (b)
– 3 m Anschlusskabel (c).
– 2x Dichtungen (d).
Optional bestellbar (siehe Kapitel 5.2.6 „Solaris FlowSensor"):
– FlowSensor FLS40 (2,5 - 40 l/min).
– FlowSensor FLS100 (5 - 100 l/min).
FlowGuard FLG
16 41 02
Zur Einstellung und Anzeige der Durchflussmenge von 2 - 16 l/min.
Bestehend aus:
– FlowGuard FLG (a).
– 2x Dichtungen (b).
FA ROTEX Solaris RPS3 - 02/2010
Regelungs- und Pumpeneinheit (RPS3)
Abdeckhaube
Anschlussverrohrung mit Umwälzpumpe,
Druckerhöhungspumpe, Füll- und Entleerhahn
ROTEX Solaris R3-Regelung mit Speichertemperaturfühler,
Rücklauftemperaturfühler, Anschlusskabel
Kollektortemperaturfühler, Anschlusskabel 230 V-
Netzanschluss (3 m)
2 x Produktbeschreibung
4 Zubehörtasche (6 Befestigungsschrauben, 2 Kunststoffdübel,
2 Sicherungsschrauben, Steckfitting und Flachdichtung)
5 Halterungsmaterial (Haltewinkel für Pumpenaufnahme,
Haltebügel und Befestigungswinkel Regelung)
6 Solaris Dokumentation
Bild 2-3 FlowSensor FLS20 (optional)
Bild 2-4 FlowGuard FLG (optional)
