Regelungs- und Pumpeneinheit montieren

1
2
Bild 3-4
FA ROTEX Solaris RPS3 - 02/2010
WARNUNG!
Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen
sowie Verbrennungen verursachen.
• Vor Beginn der Wartungsarbeiten am Kesselschaltfeld oder an der Solarregelung, beide Geräte von der
Stromversorgung trennen (Sicherung, Hauptschalter ausschalten) und gegen unbeabsichtigtes Wiederein-
schalten sichern.
• Um Gefährdungen durch beschädigte elektrische Leitungen zu vermeiden, diese immer durch elektrotech-
nisch qualifiziertes Fachpersonal unter Beachtung der gültigen elektrotechnischen Richtlinien sowie der
Vorschriften des zuständigen Elektrizitätsversorgungsunternehmens erneuern.
• Die entsprechenden Arbeitssicherheitsvorschriften einhalten.
GEFAHR!
Austretendes Gas in unmittelbarer Nähe elektrischer Bauteile kann zur Explosion führen.
• Die Regelungs- und Pumpeneinheit RPS3, sowie elektrische Komponenten nicht an Orten installieren, wo
Gefahr von austretendem, entzündlichem Gas besteht.
• Mindestabstände zu Wänden und in Schächten beachten.
Wird die Regelungs- und Pumpeneinheit RPS3 an einen älteren Speicherbehälter montiert, kann die RPS3 mit
den im Lieferumfang enthaltenen Kunststoffdübeln (Wellnut) an diesen montiert werden. Für die zwei notwen-
digen Bohrlöcher (Ø 7,5 mm) die Bohrlochschablone aus der Verpackung nutzen (siehe Bild 3-4). Dabei dienen
die beiden kleinen Löcher am oberen Rand als Bohrlöcher und das größere Loch am unteren Rand zur Justierung
der Schablone. Die genauen Abstandsmaße sind im Bild 3-5 aufgeführt.
– Die Bohrlochtiefe darf max. 15 mm betragen!

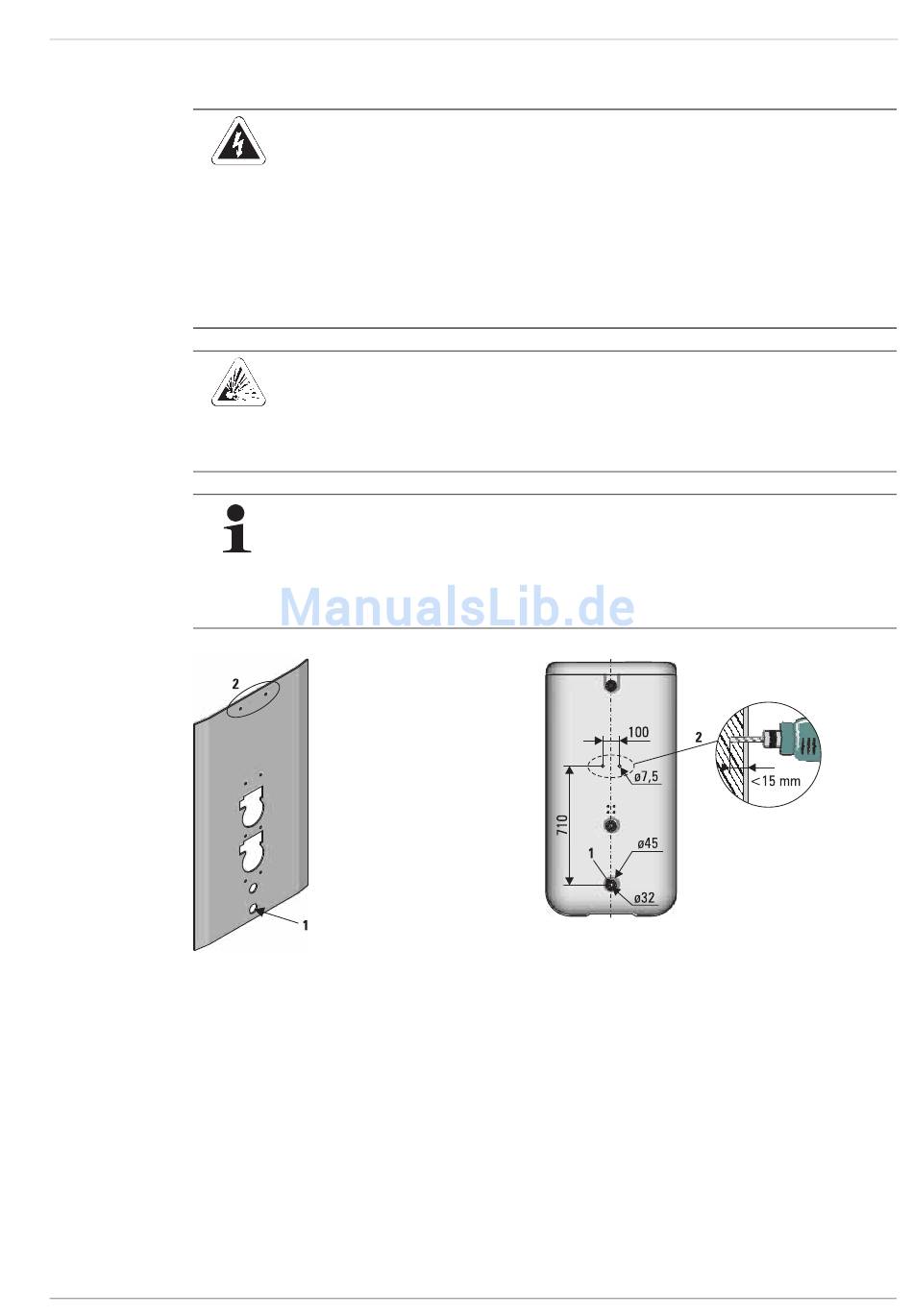

Referenzposition Solaris Rücklaufanschluss
Bohrlöcher
Bohrlochschablone
1 Solaris Rücklaufanschluss = Referenzposition für Schablone
2 Bohrlöcher
Bild 3-5 Abstandsmaße der Bohrlöcher
3 x Montage
