Funktionsweise; Montage Speichererweiterung Für 2 Warmwasserspeicher - Rotex Solaris RPS3 Bedienungs Und Installationsanleitung Handbuch

3 x Montage

Funktionsweise

– Der Solar-Rücklauf wird über die Rücklaufverbindungsleitung (Bild 3-38, Pos. 5) aus der Solarzone der zusammengeschlosse-
nen Warmwasserspeicher entnommen.
– Der gemeinsame Rücklauf wird über die Regelungs- und Pumpeneinheit RPS3 (Bild 3-38, Pos. 4) zum Kollektorfeld gepumpt.
– Das Wasser erwärmt sich im Kollektorfeld und wird als Solar-Vorlauf über die Vorlaufverteilerleitung (Bild 3-38, Pos. 6 ) in
die Warmwasserspeicher eingeleitet.
Da die Durchflussmenge beim Ansaugen und Einleiten des im Solarsystem zirkulierenden Wassers trotz erfolgtem Abgleich über
die FlowGuard Drosselventile (FLG) in den Warmwasserspeichern unterschiedlich sein kann (Bild 3-38, Niveauunterschied "
ist es möglich, dass bei nicht vorhandener Ausgleichsleitung, einer der beiden Warmwasserspeicher "überläuft". Durch den Einbau
der Ausgleichsleitung AGL (
speicher verhindert.
Um den Ausgleich eines angeschlossenen 3. Warmwasserspeichers zu ermöglichen, muss das Ausgleichsleitungs-Erweiterungsset
AGLE (

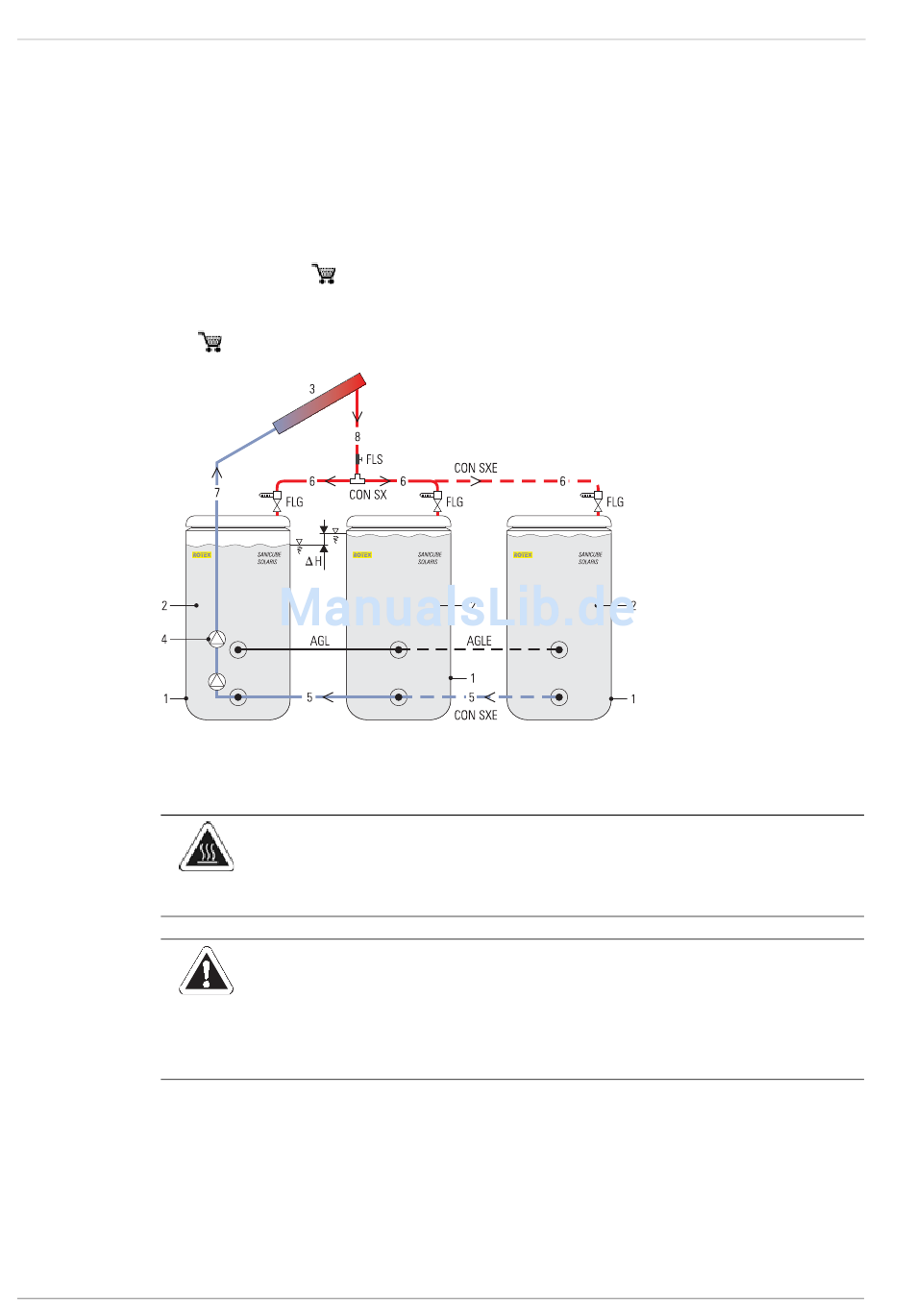

Bild 3-38 Funktionsprinzip der Speicherverbindung
3.3.1 Montage Speichererweiterung für 2 Warmwasserspeicher
20
16 01 08) wird das übermäßige Ansteigen des Flüssigkeitsniveaus in einem der Warmwasser-
16 01 12) angeschlossen werden.
WARNUNG!
Verbrühungsgefahr durch Lösen der Verbindungsleitungen vom Speicherbehälter oder an Arbeiten an der
Hydraulik der Regelungs- und Pumpeneinheit (z. B. beim Tausch einer Pumpe).
• Speicherbehälter (druckloser Bereich) vor Arbeiten an der Anschlussleitung oder der Hydraulik entleeren.
VORSICHT!
Bei der Montage können große Wassermengen aus dem Warmwasserspeicher austreten.
• Solaris Speichererweiterungsset montieren, bevor der Warmwasserspeicher (druckloser Bereich) mit
Wasser befüllt wird.
• Soll die Solaranlage an einen bereits in Betrieb befindlichen Warmwasserspeicher angeschlossen werden,
muss der drucklose Speicherbereich vorher entleert werden.
1 Warmwasserspeicher
2 Druckloser Bereich
3 Kollektorfeld
4 Regelungs- und Pumpeneinheit RPS3
5 Rücklaufverbindungsleitung
(druckloser Bereich)
6 Solaris Vorlauf-Verteilerleitung
7 Solaris Rücklaufleitung
8 Solaris Vorlaufleitung
AGL Ausgleichsleitung
AGLE Ausgleichsleitungserweiterungsset
CON SX
Speichererweiterungsset
CON SXE
Speichererweiterungsset 2
∆
H Niveauunterschied im drucklosen
Speicherbereich
FLS FlowSensor
FLG FlowGuard
FA ROTEX Solaris RPS3 - 02/2010
∆
H"),
