1. Montage der RPS3 ohne Anbringen der Haube (siehe Kapitel 3.2).
2. Abdeckkappe des Solaris-Rücklaufanschlusses (siehe Kapitel 2.1, Bild 2-1, Pos. 17) vom 2. Speicher abschrauben.
3. Solaris-Warmwasserspeicher ausrichten. Der Abstand (Mitte Speicher) muss 830 mm betragen. Hierbei auch den
empfohlenen Wandabstand von 200 mm beachten.
4. Vorbereiten des Speicheranschlusswinkels an der Regelungs- und Pumpeneinheit RPS3. Dazu auf der Erweiterungsseite den
Haltebügel entfernen und je nach bisherigem Aufbau den Kugelhahn oder den Blindstopfen entfernen (siehe Seite 14
Arbeitsschritt 3).
5. Das entfernte Teil auf die von ROTEX vormontierte Rücklaufverbindungsleitung am 2. Speicheranschlusswinkel montieren.
6. Die so komplettierte Rücklaufleitung mit dem freien Steckfitting (Ø 28) auf den freien Abgang des Speicheranschlusswinkels
der Regelungs- und Pumpeneinheit RPS3 stecken.
7. Rücklaufleitung an den Rücklaufanschluss des 2. Speichers mittels Überwurfmutter befestigen. Dazu vorher die
mitgelieferte Flachdichtung in die Überwurfmutter einlegen.
8. Unteren Verschlussdeckel der entsprechenden Seite aus der Abdeckhaube entfernen.
9. Abdeckhaube am Speicherbehälter anbringen (siehe Kapitel 3.2.5).
10. Je einen FlowGuard (optional) auf die Solaris-Vorlaufanschlüsse der Speicherbehälter montieren (siehe Kapitel 3.2.2).
11. Vorlauf-Verteilerleitungen links und rechts an das Verbindungs-T-Stück montieren (Bild 3-39, Pos. 3 + 4).
12. Flachdichtungen auf beide FlowGuard legen und Vorlauf-Verteilerleitung mittels Überwurfmutter an beiden FlowGuard
verschrauben.
13. Dichtung auf das Verbindungs-T-Stück legen und Doppelüberwurfmutter (1") aufschrauben.
14. Dichtung in Doppelüberwurfmutter (1") einlegen.
15. FlowSensor montieren (siehe Kapitel 3.2.2).

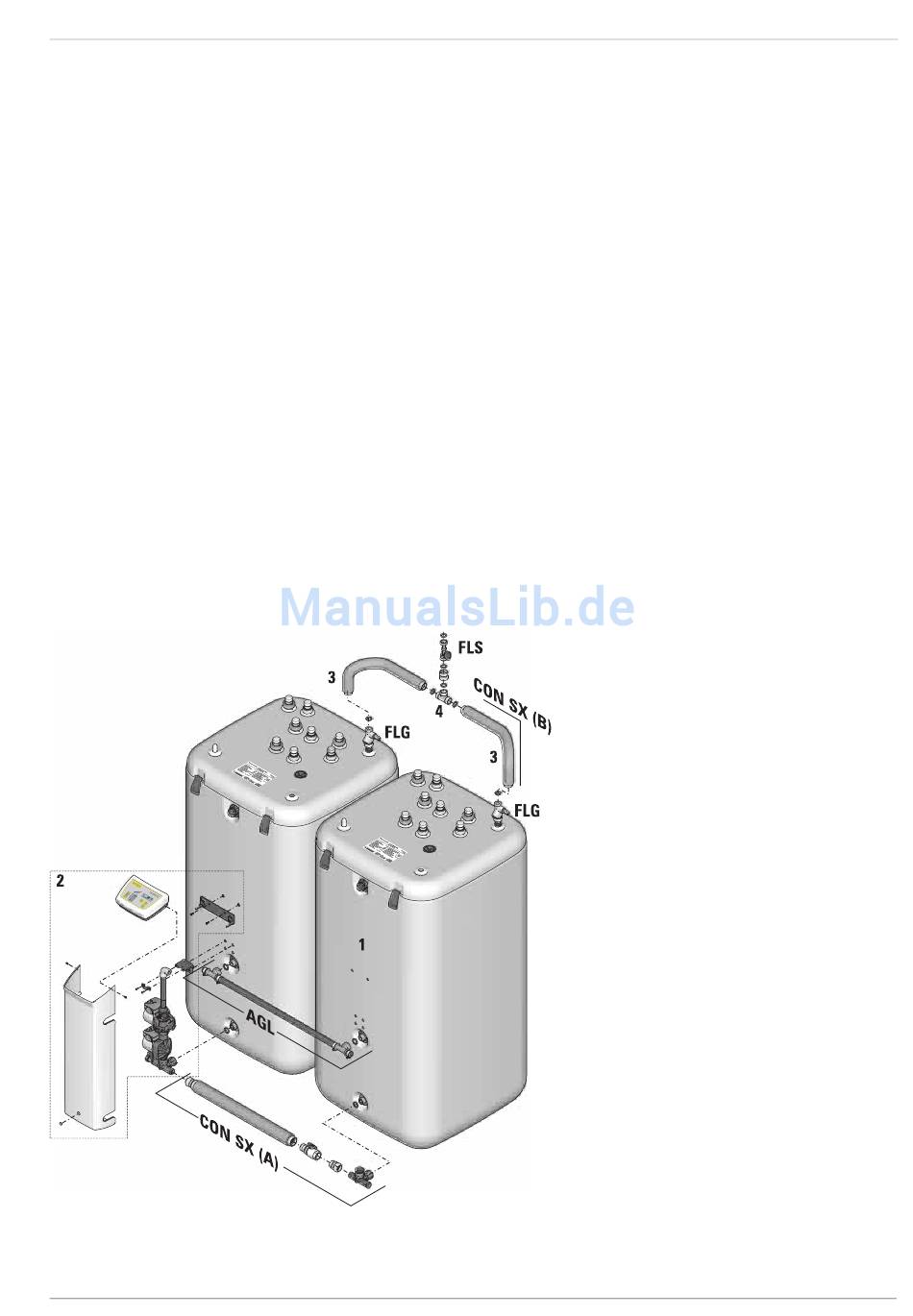

Bild 3-39 Montage der Speichererweiterung für 2 Warmwasserspeicher (dargestellt an 2 Sanicube Solaris)
FA ROTEX Solaris RPS3 - 02/2010
1 ROTEX Warmwasserspeicher
2 Regelungs- und Pumpeneinheit RPS3
3 Solaris Vorlauf-Verteilerleitung
4 Verbindungs-T-Stück
AGL Ausgleichsleitung
CON SX (A) Speichererweiterungsset (unten)
CON SX (B) Speichererweiterungsset (oben)
FLS FlowSensor
FLG FlowGuard
3 x Montage
