7.1

Schemata

7

Hydraulische Systemeinbindung

Bild 7-1
FA ROTEX Solaris RPS3 - 02/2010
WARNUNG!
Im Solaris Warmwasserspeicher können Temperaturen über 60 °C auftreten.
• Verbrühschutz einbauen.
– Verbrühschutz VTA 32 (
– Verschraubungsset 1" (
VORSICHT!
Optional können die ROTEX-Geräte mit Schwerkraftbremsen (
werden. Diese sind für Betriebstemperaturen von maximal 95 °C geeignet. Soll ein Wärmetauscher mit mehr
als 95 °C betrieben werden, ist bauseits eine andere Schwerkraftbremse zu installieren.
Nachfolgend ist eine Auswahl der am häufigsten installierten Anlagenschemata zusammengestellt. Die gezeig-
ten Anlagenschemata sind beispielhaft und ersetzen keinesfalls die sorgfältige Anlagenplanung. Weitere Sche-
mata entnehmen sie bitte der ROTEX Homepage unter http://www.rotex.de.

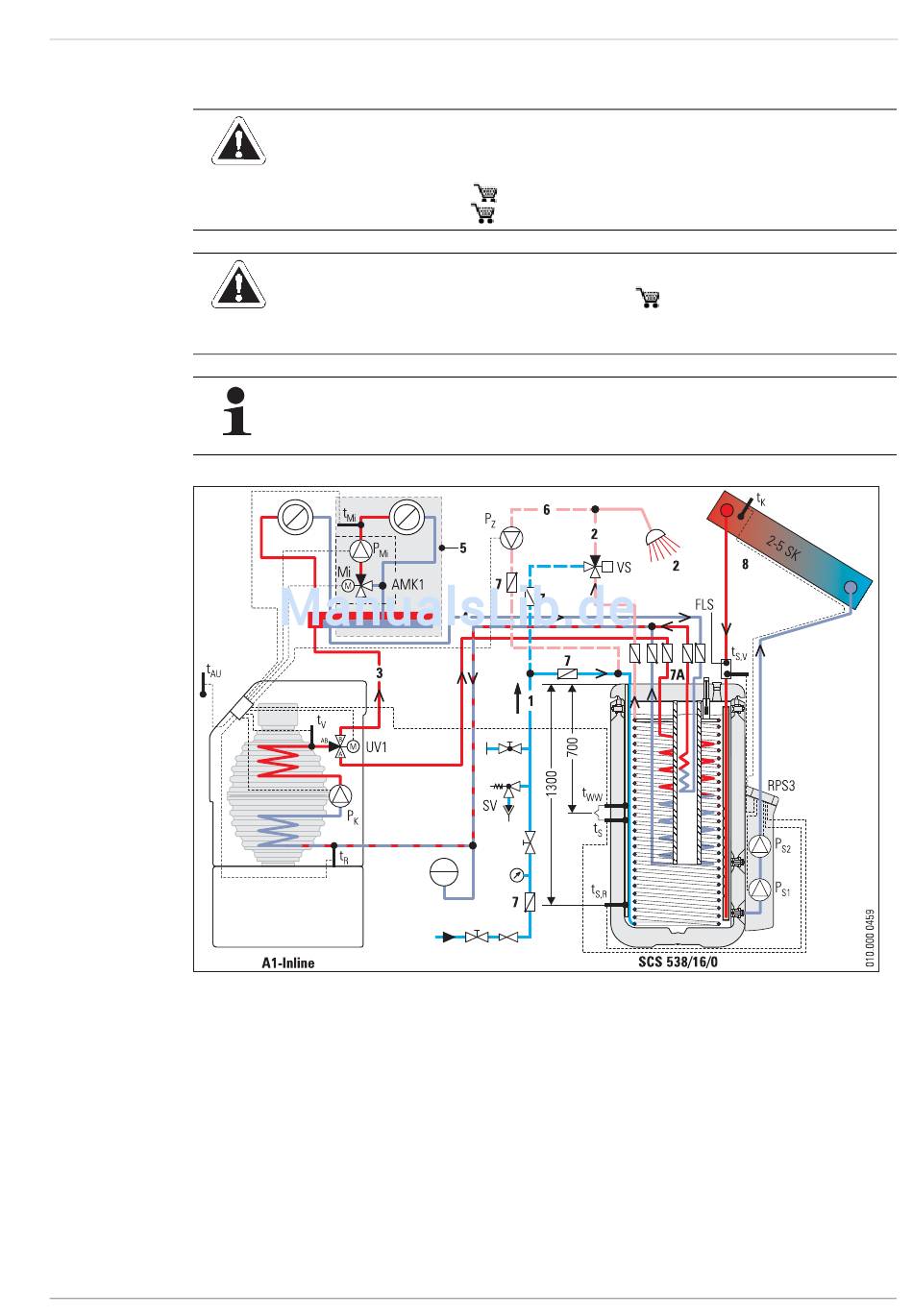

Standard-Solaris-Einbindung mit SCS 538/16/0 und A1Gas- oder A1-Ölbrennwertkessel
7 x Hydraulische Systemeinbindung
15 60 15)
15 60 16)
16 50 70) aus Kunststoff ausgerüstet
