Montage
3.2.2 Montage FlowSensor, FlowGuard (optional)
FlowSensor
Der als Zubehör erhältliche Solaris FlowSensor FLS20 (Bild 3-18,
Durchflussmenge im Kollektorfeld sowie die Vorlauftemperatur erfasst. Der Messbereich liegt zwischen 0 und 20 l/min (Durch-
flussmenge) und 0 bis 120 °C (Vorlauftemperatur). Die Messwerte werden an der Solaris R3-Regelung angezeigt. Durch Drehzahl-
regelung der Betriebspumpe übernimmt die Solaris R3-Regelung beim Anlagebetrieb automatisch das Einstellen des passenden
Durchflusses.
1. Dichtung (b) am Solar-Vorlaufanschluss (a) des Warmwasserspeichers einlegen.
2. FlowSensor (c) auf den Solar-Vorlaufanschluss (a) des Warmwasserspeichers schrauben.
3. Dichtung (e) einlegen und Steckfitting (f) an den Eingang des FlowSensors (c) montieren.
4. Vorlaufleitung (g) (Ø 15 mm) auf die benötigte Länge kürzen und in den Steckfitting (f) einstecken.
5. Kabel des FlowSensors zwischen FlowSensor (c) und der Solaris R3-Regelung verlegen.
6. Kabel des FlowSensors am FlowSensor (c) und am Platinenrand der Solaris R3-Regelung, an der Position FLS (4-polig, siehe
Bild 3-25) aufstecken.

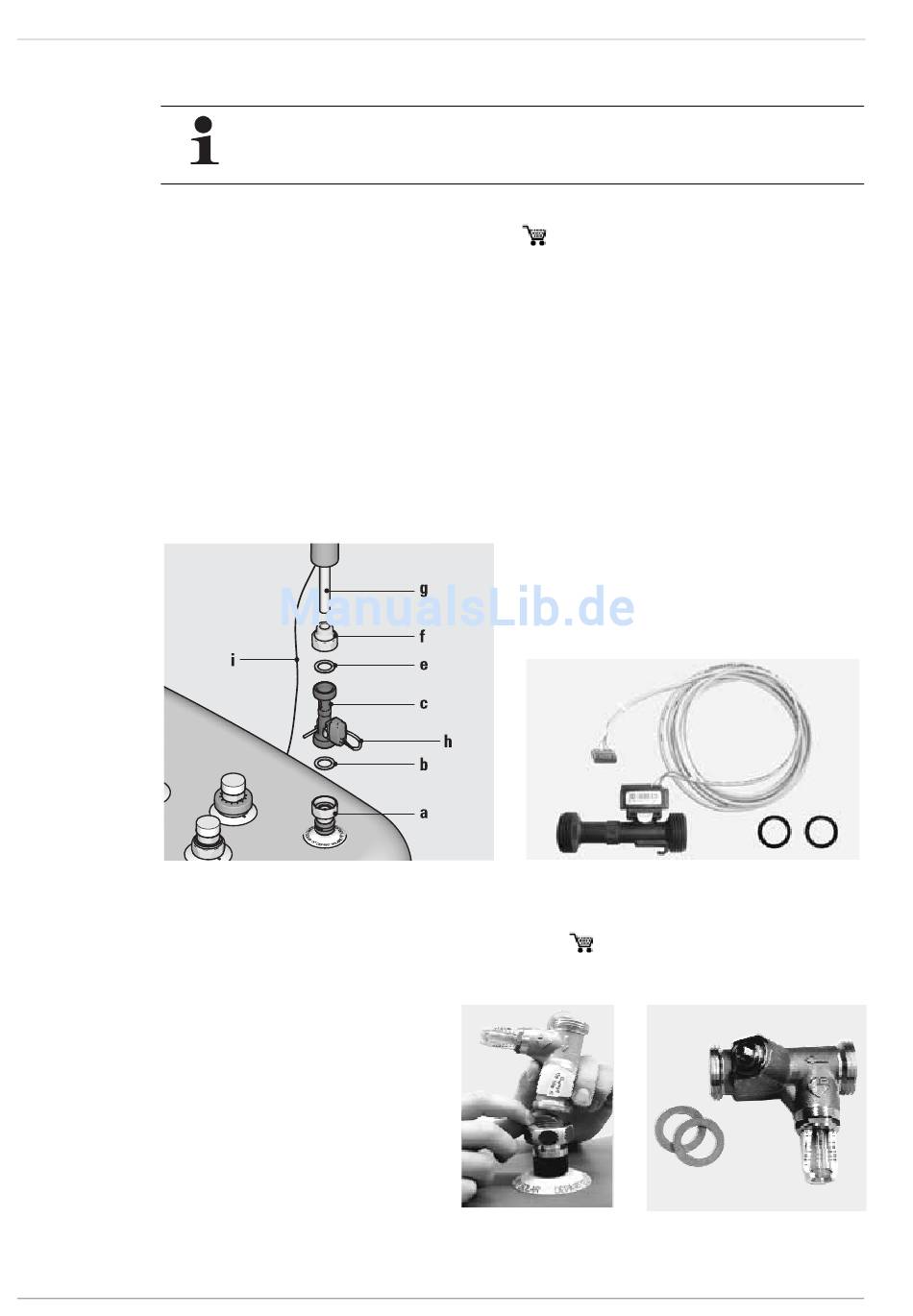

Bild 3-17 Montage FlowSensor FLS
FlowGuard
Ebenfalls als Zubehör erhältlich ist der Solaris FlowGuard FLG (Bild 3-20),
rierter Durchflussanzeige, mit dem die Durchflussmenge durch das Kollektorfeld eingestellt werden kann. Der Anzeigebereich liegt
zwischen 2 und 16 l/min.
1. Dichtung in den Vorlaufanschluss einlegen
(siehe Bild 3-19).
2. FlowGuard ansetzen und festschrauben.
3. Dichtung einlegen und Steckfitting an den
Eingang des FlowGuards montieren.
4. Vorbereitetes Vorlaufrohr in den Steckfitting
des FlowGuards einstecken.
16
Bei der Montage auf die Durchflussrichtung der Messeinrichtung achten.
16 41 07) ist eine Messeinrichtung, die gleichzeitig die
Bild 3-18 FlowSensor FLS ausgeliefert mit 3 m Kabel
16 41 02). Er ist ein Einregulierventil mit integ-
Bild 3-19 Arbeitsschritt
1+2
Bild 3-20 Zubehör FlowGuard FLG
FA ROTEX Solaris RPS3 - 02/2010
