Montage

3.1

Anlagenkonzepte

3 Montage
ROTEX Solaris Anlagen werden in der Regel nach einem der nachfolgend dargestellten Anlagenkonzepte aufgebaut. Informationen
zur hydraulischen Systemeinbindung mit Beispielschemata finden Sie im Kapitel 7 „Hydraulische Systemeinbindung".

3.1.1 Parallelschaltung

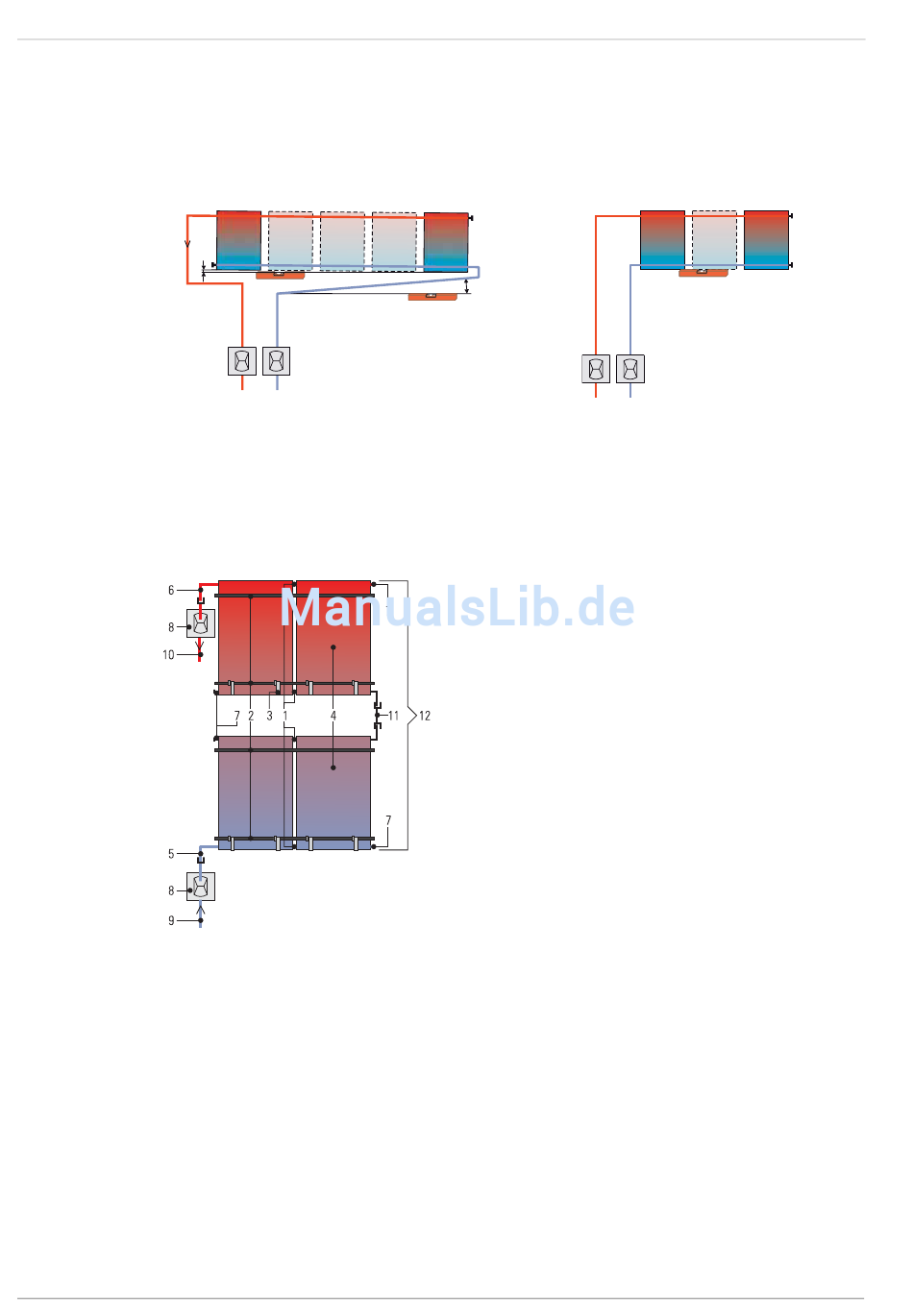

Bild 3-1

3.1.2 Serienschaltung

Alternativ zu der in dieser Anleitung beschriebenen reinen Parallelschaltung der Kollektoren können bei Bedarf maximal 3 Kollek-
torreihen auch übereinander montiert werden. Übereinander liegende Kollektoren bzw. Kollektorfelder müssen in Reihe geschaltet
werden (Bild 3-3).
Bild 3-3
12
Wechselseitig angeschlossenes Solar-Kollektorfeld
(empfohlen)
Alternative Kollektoranordnung
Bild 3-2 Gleichseitig angeschlossenes Solar-Kollektorfeld
(max. 3 Solar-Kollektoren)
1 Kollektorverbinder
2 Montage-Profilschiene
3 Kollektorsicherungshaken
4 Solarkollektor
5 Rücklaufanschluss Kollektor
6 Vorlaufanschluss Kollektor
7 Kollektor-Verschlusskappe
8 Dachdurchführungen für Vor- bzw. Rücklauf
9 Solar Rücklaufleitung
10 Solar Vorlaufleitung
11 Kollektorreihenverbinder
12 Solarkollektorfeld (2x 2 Kollektoren)
