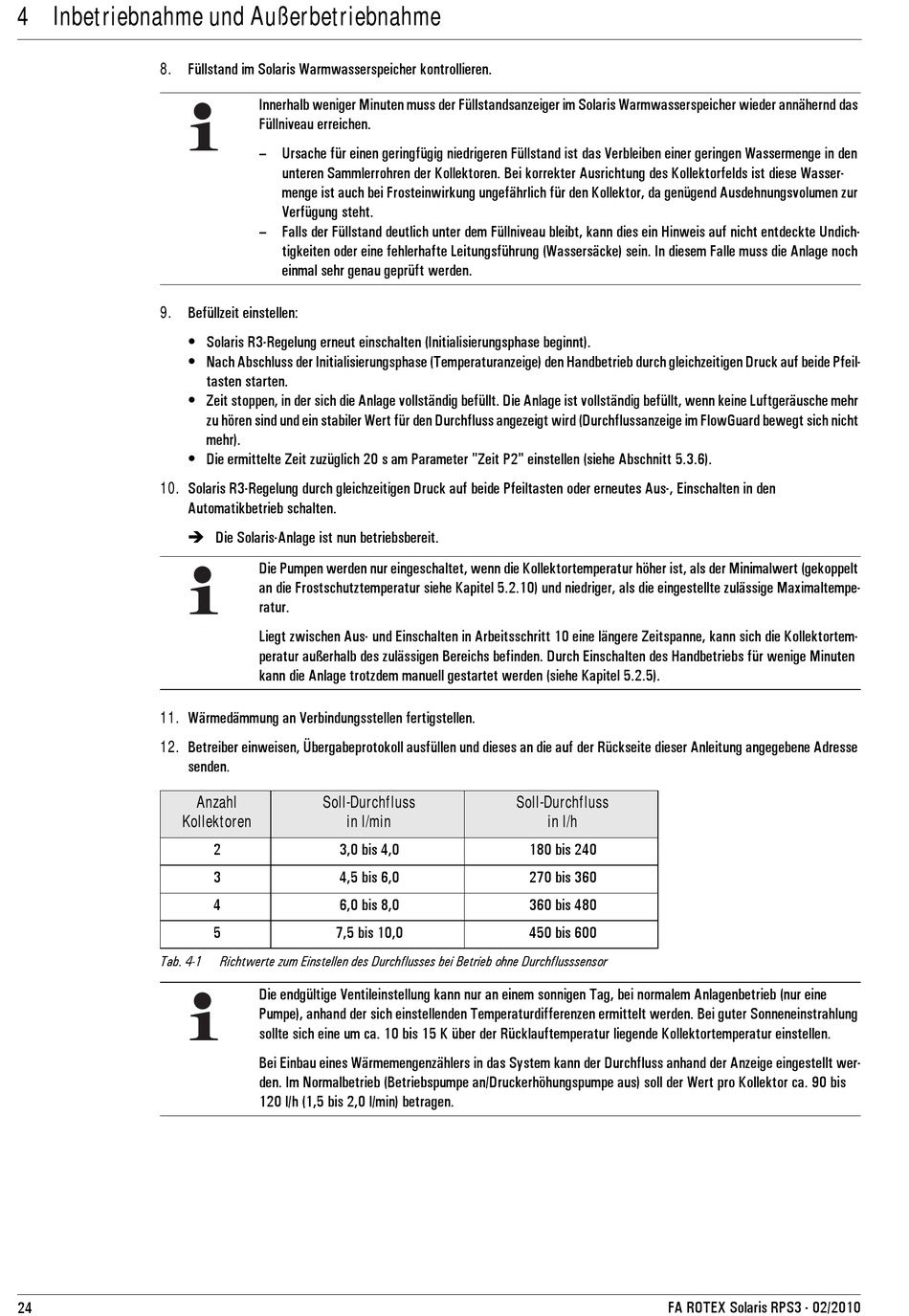

Rotex Solaris RPS3 Bedienungs Und Installationsanleitung Handbuch Seite 24

4 x Inbetriebnahme und Außerbetriebnahme
8. Füllstand im Solaris Warmwasserspeicher kontrollieren.
9. Befüllzeit einstellen:
• Solaris R3-Regelung erneut einschalten (Initialisierungsphase beginnt).
• Nach Abschluss der Initialisierungsphase (Temperaturanzeige) den Handbetrieb durch gleichzeitigen Druck auf beide Pfeil-
• Zeit stoppen, in der sich die Anlage vollständig befüllt. Die Anlage ist vollständig befüllt, wenn keine Luftgeräusche mehr
• Die ermittelte Zeit zuzüglich 20 s am Parameter "Zeit P2" einstellen (siehe Abschnitt 5.3.6).
10. Solaris R3-Regelung durch gleichzeitigen Druck auf beide Pfeiltasten oder erneutes Aus-, Einschalten in den
Automatikbetrieb schalten.
 Die Solaris-Anlage ist nun betriebsbereit.
11. Wärmedämmung an Verbindungsstellen fertigstellen.
12. Betreiber einweisen, Übergabeprotokoll ausfüllen und dieses an die auf der Rückseite dieser Anleitung angegebene Adresse
senden.
Kollektoren
Tab. 4-1
24
Innerhalb weniger Minuten muss der Füllstandsanzeiger im Solaris Warmwasserspeicher wieder annähernd das
Füllniveau erreichen.
– Ursache für einen geringfügig niedrigeren Füllstand ist das Verbleiben einer geringen Wassermenge in den
unteren Sammlerrohren der Kollektoren. Bei korrekter Ausrichtung des Kollektorfelds ist diese Wasser-
menge ist auch bei Frosteinwirkung ungefährlich für den Kollektor, da genügend Ausdehnungsvolumen zur
Verfügung steht.
– Falls der Füllstand deutlich unter dem Füllniveau bleibt, kann dies ein Hinweis auf nicht entdeckte Undich-
tigkeiten oder eine fehlerhafte Leitungsführung (Wassersäcke) sein. In diesem Falle muss die Anlage noch
einmal sehr genau geprüft werden.
tasten starten.
zu hören sind und ein stabiler Wert für den Durchfluss angezeigt wird (Durchflussanzeige im FlowGuard bewegt sich nicht
mehr).
Die Pumpen werden nur eingeschaltet, wenn die Kollektortemperatur höher ist, als der Minimalwert (gekoppelt
an die Frostschutztemperatur siehe Kapitel 5.2.10) und niedriger, als die eingestellte zulässige Maximaltempe-
ratur.
Liegt zwischen Aus- und Einschalten in Arbeitsschritt 10 eine längere Zeitspanne, kann sich die Kollektortem-
peratur außerhalb des zulässigen Bereichs befinden. Durch Einschalten des Handbetriebs für wenige Minuten
kann die Anlage trotzdem manuell gestartet werden (siehe Kapitel 5.2.5).
Anzahl Soll-Durchfluss
in l/min
2 3,0 bis 4,0
3 4,5 bis 6,0
4 6,0 bis 8,0
5 7,5 bis 10,0
Richtwerte zum Einstellen des Durchflusses bei Betrieb ohne Durchflusssensor
Die endgültige Ventileinstellung kann nur an einem sonnigen Tag, bei normalem Anlagenbetrieb (nur eine
Pumpe), anhand der sich einstellenden Temperaturdifferenzen ermittelt werden. Bei guter Sonneneinstrahlung
sollte sich eine um ca. 10 bis 15 K über der Rücklauftemperatur liegende Kollektortemperatur einstellen.
Bei Einbau eines Wärmemengenzählers in das System kann der Durchfluss anhand der Anzeige eingestellt wer-
den. Im Normalbetrieb (Betriebspumpe an/Druckerhöhungspumpe aus) soll der Wert pro Kollektor ca. 90 bis
120 l/h (1,5 bis 2,0 l/min) betragen.
Soll-Durchfluss
in l/h
180 bis 240
270 bis 360
360 bis 480
450 bis 600
FA ROTEX Solaris RPS3 - 02/2010
